2004 - 2008 Acura TSX (CL9) Замена салонного воздушного фильтра

Откройте бардачок и извлеките всё содержимое.

Следующий шаг критически важен. Если Вы снимете фиксирующие рычаги и опустите бардачок при ещё подключённой демпферной тяге, Вы её сломаете. Замена потребует снятия большой части приборной панели — серьёзная работа. Не хочется этого делать, поверьте.

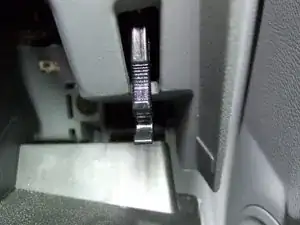

Освободите демпферную тягу бардачка с правой стороны, аккуратно нажав её вперёд в направлении двигателя. Защёлка «C» освободится с штифта, и конец тяги выйдет из отверстия.

Демпферная тяга не исчезнет в приборной панели, поэтому её не нужно удерживать. Просто слегка поднимите её и уберите в сторону.

У Honda Accord и других моделей упоры встроены в сам ящик бардачка. Не в TSX! В бардачке два упора — левый и правый — которые нужно вынуть.

Откройте бардачок, затем закройте его примерно на дюйм.

Начните с правого фиксирующего рычага бардачка — так легче увидеть, что Вы делаете.

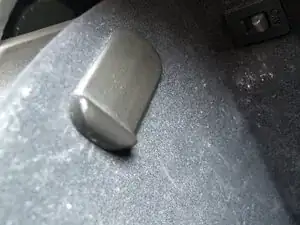

Просуньте руку в верхнюю правую часть и одновременно почувствуйте внешнюю правую сторону бардачка. Когда Вы обнаружите плоскую фланцевую деталь внутри ящика, это и есть фиксирующий рычаг бардачка (арт. 77508-sx0-000).

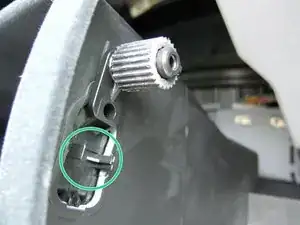

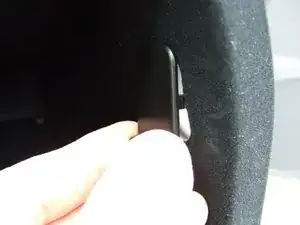

С внешней стороны ящика осторожно надавите на фланец. Как видно на иллюстрации, есть маленькие защёлки, которые удерживают его. Медленно нажимайте фланец внутрь ящика, чтобы освободить защёлки.

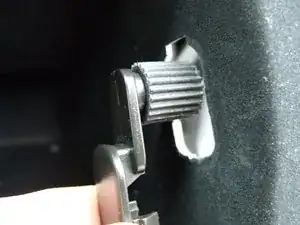

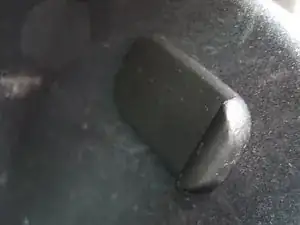

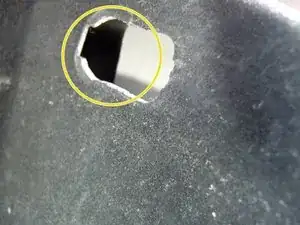

Когда рычаг фиксатора ослаблен, закройте ящик немного дальше и одновременно потяните стоп вниз в отверстие, затем поверните его внутрь ящика. Резиновый упор (арт. 66417-sa0-000) пройдёт через отверстие, и весь фиксирующий рычаг освободится внутри бардачка.

Повторите операцию с соответствующим фиксирующим рычагом с левой стороны.

Осторожно, очень осторожно опустите бардачок. Нейлоновый трос поддержит бардачок в опущенном положении. Если трос отсутствует, опустите бардачок на колени.

Возле крепления нейлонового троса находится главный выключатель багажника. В положении OFF он отключает открывание багажника с выключателя на крышке багажника у номерного знака и с кнопки на брелоке.

При полностью открытом бардачке удобно почистить его мягкой щёткой или влажной микрофиброй. Липкая лента для удаления шерсти животных хорошо собирает пыль и волокна.

Если подсветка бардачка перегорела, держатель лампы находится над проёмом бардачка справа от центра. Это ещё одно полезное место для проверки.

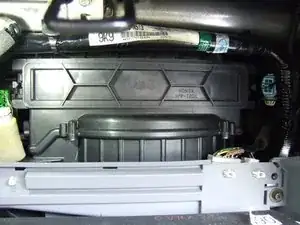

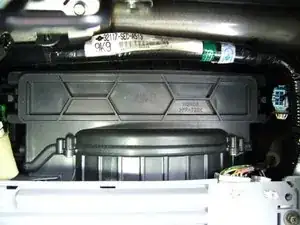

При опущенном бардачке виден блок вентилятора отопителя. В верхней части вентилятора расположена лоток для воздушного фильтра.

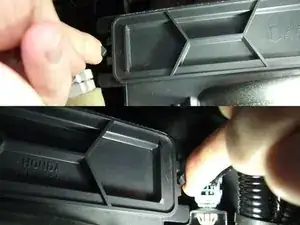

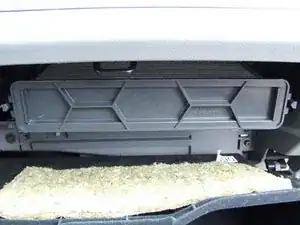

Лоток воздушного фильтра удерживается двумя защёлками спереди слева и справа. Просуньте руку и нажмите эти защёлки внутрь, в сторону центра.

Аккуратно выдвиньте лоток. Следите, чтобы не зацепить нейлоновый трос или окружающие провода.

После извлечения лотка выньте старый фильтр.

Возможно, стоит пропылесосить или очистить лоток мягкой интерьерной щёткой.

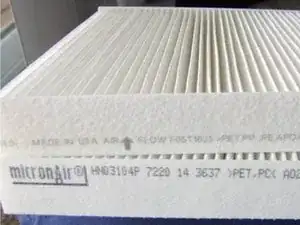

Обратите внимание на направление потока воздуха через фильтр. Воздух в блоке отопителя движется сверху вниз. На лотке должен быть указатель направления.

Вставьте новый фильтр в лоток. Жёсткие боковины фильтра (с маркировкой) должны быть обращены влево и вправо от лотка.

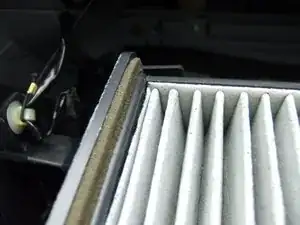

При вставке нового фильтра обратите внимание на фиксирующие выступы внутри лотка, в которые заходят последние лопасти фильтра с обоих концов. Это обеспечивает почти герметичное прилегание фильтра в лотке.

Убедитесь, что фильтр полностью вставлен в лоток, иначе лоток не встанет обратно в вентилятор.

Вставьте лоток с фильтром обратно в блок отопителя тем же способом, как вы его вынимали. Левые и правые защёлки должны щёлкнуть, когда лоток полностью вставлен.

Установите левые и правые фиксирующие рычаги бардачка на место так же, как их снимали. Закройте бардачок так, чтобы при возвращении упоров в отверстия резиновые стопоры оказались выше облицовки приборной панели. Вставьте упоры в отверстия и поднимите их вверх, чтобы защёлки на фланцах вошли в отверстия бардачка.

Фланцы фиксирующих рычагов должны прилегать плоско к внутренней стенке бардачка. Если они не прилегают плоско, Вы не до конца подняли упоры в отверстиях.

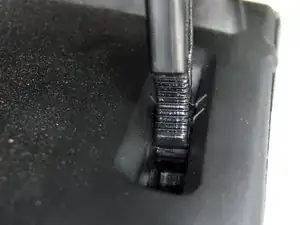

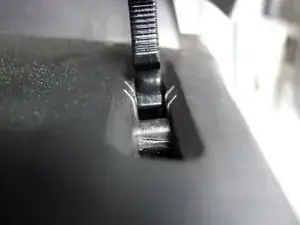

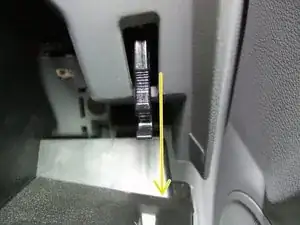

Поднимите бардачок и медленно опустите пневматическую тягу в выемку на крышке бардачка. Не тяните её быстрее, чем она хочет опускаться! С тыльной стороны выемки (в сторону двигателя) защёлните скобу «C» обратно на штифт в выемке.

Положите вещи обратно в бардачок и закройте. Готово!
