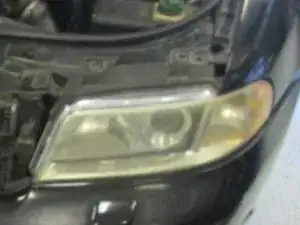

Замена фары Audi A4 2000–2005 гг. (путём снятия блок-фары)

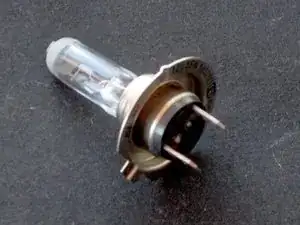

Подготовьте новые лампы, а также отвёртку с насадкой-головкой и насадку «звёздочка». Лампа должна быть 12 В, 55 Вт, типа H7.

В крайнем случае можно использовать длинный шестигранный ключ вместо отвёртки, но такой способ не рекомендуется.

Также, если есть возможность, подготовьте хорошее ручное фонарик.

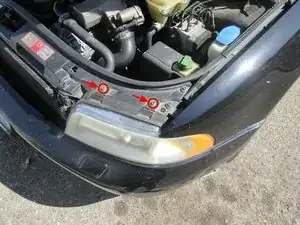

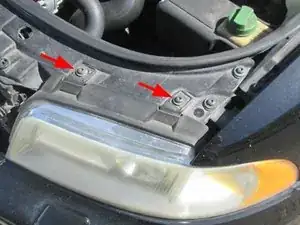

Откройте капот и найдите винты, удерживающие блок-фару. Два винта хорошо видны (показаны слева), ещё один скрыт глубже.

Пока не откручивайте эти винты. (Блок-фара не снимётся, пока не будет откручен скрытый винт.)

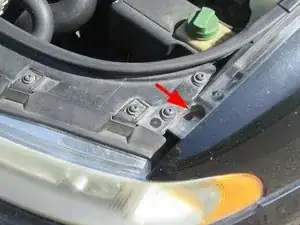

Рядом с блок-фарой есть ещё два винта, но они к ней не прикреплены. Они не имеют отношения к процедуре и должны остаться нетронутыми.

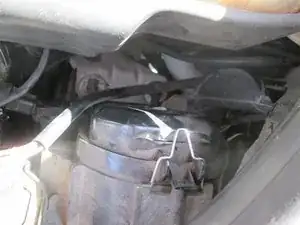

Загляните под капот, позади блок-фары, и найдите крышку ближнего света, показанную на левом изображении.

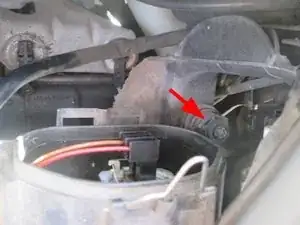

Снимите эту крышку, чтобы получить доступ к скрытому винту, показанному на третьем изображении.

На данном этапе есть возможность заменить сейчас же лампу ближнего света со стороны водителя, не снимая всей блок-фары. (Если это не нужно, переходите к следующему шагу.)

Для этого нужно отключить разъём лампы ближнего света (он держится на трении и легко вынимается), отстегнуть фиксатор, удерживающий лампу, заменить лампу и затем всё собрать обратно. (Подробности см. на шаге 8.)

Аналогично можно поступить и с лампой ближнего света на пассажирской стороне (хотя там мешает воздуховод, см. шаг 11), но для ламп дальнего света или указателей поворота/габаритов это сделать сложно. (Конечно, этот способ не поможет, если Вы хотите заменить саму блок-фару.)

Удалите два винта, обозначенные на шаге 2.

Открутите скрытый винт через отверстие справа от блок-фары. (Убедитесь, что не потеряете его в моторном отсеке при извлечении.)

Прежде чем полностью снять блок-фару, необходимо отключить электрические разъёмы. Провода подходят через крышку дальнего света (изображение 1) и могут быть сложны для отсоединения.

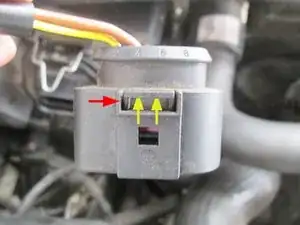

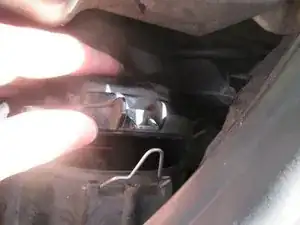

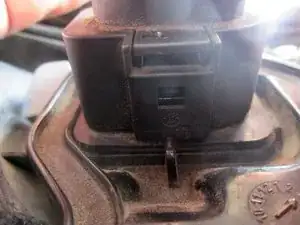

Загляните под провода и нащупайте фиксатор (нижняя часть показана на изображениях 2 и 3). Подтяните фиксатор вверх (изображение 3) и потяните разъём с заметным усилием. Он должен отсоединиться.

Снятие крышки дальнего света может помочь лучше захватить разъём, особенно на пассажирской стороне.

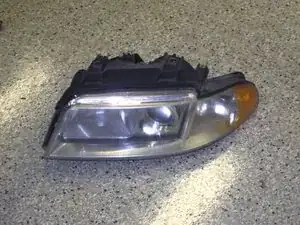

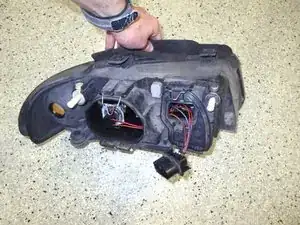

После отключения проводов блок-фару можно снять с автомобиля. Указатель поворота имеет отдельные провода, поэтому открутите его от посадочного места и оставьте с автомобилем.

На втором изображении по центру указана ниша ближнего света, справа — дальнего, а слева — (пустая) ниша указателя поворота.

Выньте разъём с задней части лампы. Он держится на трении, поэтому достаточно пошевелить его и потянуть, чтобы он вышел. Затем отстегните фиксатор — и лампа легко выйдет.

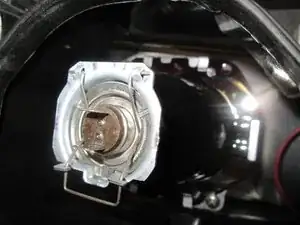

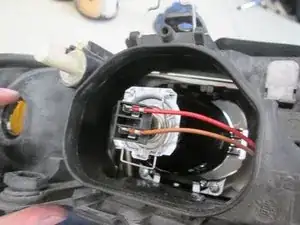

Изображение 1: ближний свет с снятой крышкой.

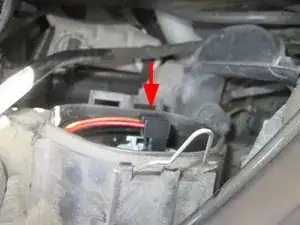

Изображение 2: удалён разъём (красные и оранжевые провода).

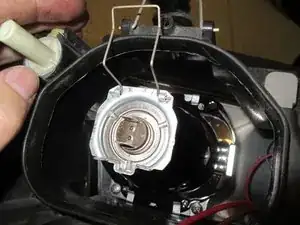

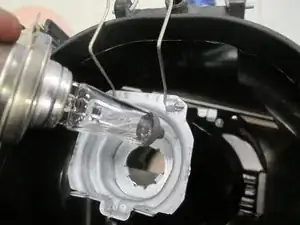

Изображение 3: фиксатор открыт.

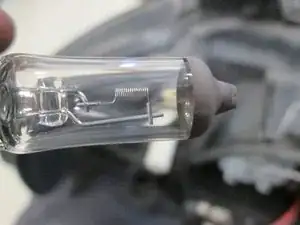

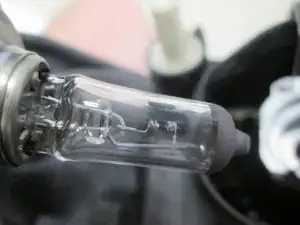

Извлеките перегоревшую лампу и установите новую. Закрепите её и подключите разъём.

Процедура показана для замены ближнего света, но замена дальнего света почти не отличается. (Ниша немного теснее, но это всё.)

Если Вы меняете лампы парами или извлекаете работающую лампу, аккуратно упакуйте её. В Audi A4 используется от 4 до 6 одинаковых ламп (ближний свет, дальний свет и потенциально противотуманные фары), поэтому запасная лампа пригодится, когда следующая перегорит.

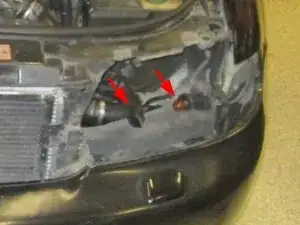

Подсоедините провода обратно к автомобилю (стрелка слева), прикрепите указатель поворота к блок-фаре (стрелка справа) и вставьте блок-фару на место.

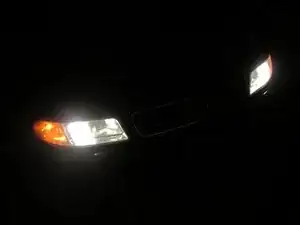

Включите фары (естественно, при выключенном зажигании), чтобы проверить их работу.

Завершите установку блок-фары — закрутите скрытый винт снизу, установите крышку ниши ближнего света и закрутите два остальных винта.

Блок фары со стороны пассажира в основном такой же, как и со стороны водителя. Основное отличие заключается в том, что для доступа к скрытому винту необходимо снять воздуховод. (Или сразу получить доступ к отсеку ближнего света, если вы решили заменить только его, как объяснено в шаге 4.)

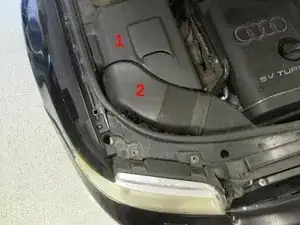

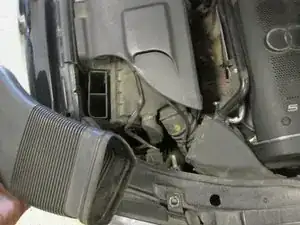

За воздуховодом (2) находится крышка (1), которая немного смещается при его снятии. Вы можете либо полностью удалить эту крышку, либо просто оставить её на месте и вернуть на место после замены решётки.

В любом случае, у крышки три точки крепления, и она легко выходит при нажатии. Убедитесь, что она установлена обратно после завершения работы. То же самое касается и воздуховода — убедитесь, что он правильно закреплён.
