1999 Toyota Camry LE Замена корпуса заднего правого фонаря багажника
В этом руководстве iFixit описаны шаги по замене корпуса заднего правого фонаря багажника Toyota Camry LE 1999 года. Основные этапы включают снятие внутренней отделки багажника, отключение электрического разъёма, удаление светильника, установку нового светильника, повторное подключение электрического разъёма и сборку внутренней отделки багажника.
Перед началом ремонта выключите автомобиль, поставьте стояночный тормоз и отключите аккумулятор.
Шаг 1

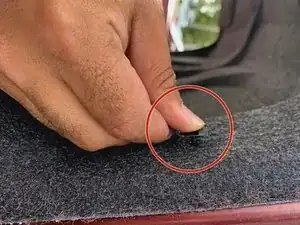

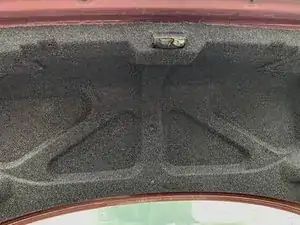

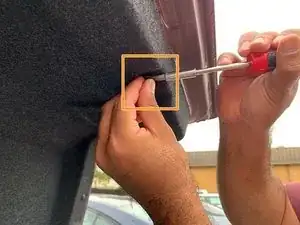

Поместите плоскую отвёртку 6.35 мм или меньшего размера между чёрными защёлками и крышкой багажника.
Потяните за рукоять отвёртки вниз, пока защёлка не выйдет из крышки.
Для снятия защёлок потребуется сила. При успешном снятии можно услышать небольшой треск. Это нормально.
Не теряйте чёрные пластиковые штифты. Они понадобятся при повторной сборке внутренней отделки багажника.
Шаг 2

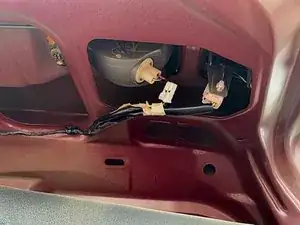

Отвинтите три винта, фиксирующие светильник.
Винт, ближайший к кузову, может быть слишком тугим для отворачивания вручную. В этом случае используйте ключ на 11 мм.
Сохраните все винты, которые вы отворачиваете. Если в комплекте с новым светильником отсутствуют винты, используйте снятые ранее.

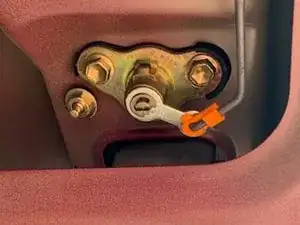

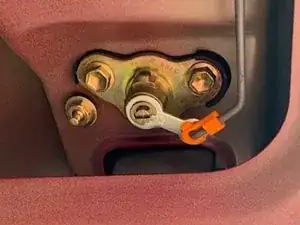

Не отворачивайте винты, связанные с замком багажника, так как это может повлиять на работу механизма запирания и отпирания.
Шаг 3

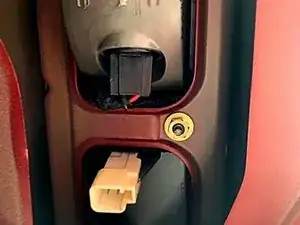

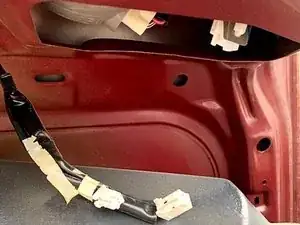

Нажмите маленькую кнопку на конце электрического разъёма и отсоедините его от основного электрического соединения автомобиля.
Внимание: убедитесь, что автомобиль выключен при отключении электрического разъёма.
Отключение электрического разъёма похоже на отсоединение двух удлинителей.
Шаг 4

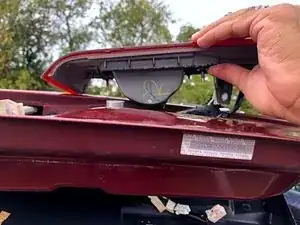

Аккуратно вытащите корпус фонаря из багажника.

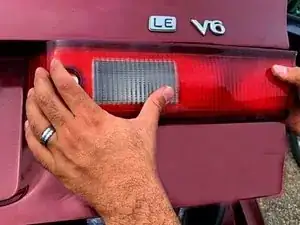

Вставьте новый фонарь в гнездо корпуса фонаря.

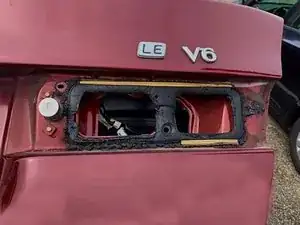

Вокруг краёв, где расположен корпус фонаря, находится толстый чёрный резиноподобный клеевой материал. Не удаляйте этот материал. Это герметик, предотвращающий попадание воды в багажник.
Если фонарь установлен правильно, для его установки не потребуется чрезмерная сила.
Шаг 5

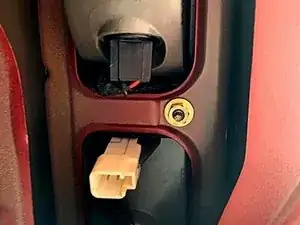

Вставьте белый конец питающего провода в разъём, присоединённый к светильнику.
Это похоже на соединение двух удлинителей.
Внимание: убедитесь, что автомобиль выключен при повторном подключении электрического разъёма к светильнику.
Шаг 6
Вставьте и затяните все винты, которые вы сняли на шаге 2.
Для затяжки винта на внешней стороне багажника вам потребуется ключ на 11 мм.
Убедитесь, что все винты затянуты. Любые ослабленные винты могут привести к выпадению светильника из корпуса.
Шаг 7

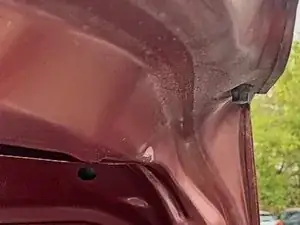

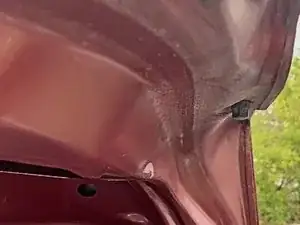

Совместите отверстия на ткани с отверстиями в салоне багажника.

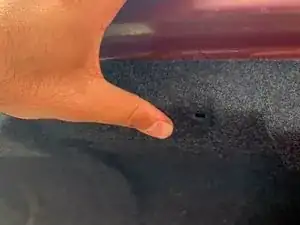

Вставьте штифты на место.
Это те же чёрные пластиковые защёлки, которые мы снимали на шаге 1.
Заключение
После выполнения всех шагов вы можете проверить работу светильника, запустив двигатель.
