Замена шнура питания Eureka EasyClean 71C
Хотя шнур питания рассчитан на длительную эксплуатацию, он всё же может изнашиваться. Также возможны случайные повреждения шнура. В этом руководстве показано, как заменить шнур питания пылесоса.
Шаг 1
Отверните два винта PH2 крестовой отвертки длиной 18,1 мм на дне пылесоса.
Шаг 2
Отожмите козырёк стойки с помощью пластикового приспособления для раскрывания.
Шаг 3
Снимите крышку винта с помощью металлической лопатки.
Первое снятие крышки винта может быть затруднено. Крышка не является критичной, поэтому не беспокойтесь о её повреждении — продолжайте пытаться, пока она не снимется.
Шаг 4
Отверните винт PH2 крестовой отвертки длиной 14 мм.
Снимите нижнюю крышку с остальной части корпуса.
Шаг 5
Выведите выключатель питания полностью вверх и снимите контейнер для пыли.
Шаг 6
Отверните шесть винтов PH2 крестовой отвертки длиной 18,1 мм на боковой части пылесоса.
Разведите корпус в стороны.
Шаг 7

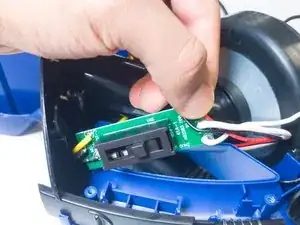

Выньте плату переключателя.
Перед работой с электроникой убедитесь, что пылесос выключен и отключён от сети.
Шаг 8
Отпаять выделенные чёрный и белый провода.
Инструкции по пайке и выпаиванию проводов см. в этом руководстве.
Шаг 9

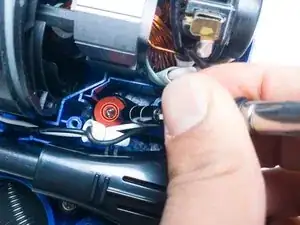

Отверните винт PH2 крестовой отвертки длиной 22,3 мм.
Удалите шнур питания.
Заключение
Чтобы собрать устройство обратно, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
