Замена мотора Eureka EasyClean 71C
Со временем мотор пылесоса может изнашиваться. Эта инструкция демонстрирует, как заменить мотор.
Шаг 1
Открутите два винта PH2 с головкой Phillips 18.1 мм на дне пылесоса.
Шаг 2
Снимите переднюю защиту с помощью пластиковой лопатки.
Шаг 3
Удалите крышку винта с помощью металлической лопатки.
Первоначальное снятие крышки винта может быть трудным. Крышка винта не является критичной, поэтому не беспокойтесь о ее повреждении и продолжайте пытаться, пока она не выйдет.
Шаг 4
Открутите винт PH2 с головкой Phillips 14 мм.
Снимите нижнюю крышку с остального корпуса.
Шаг 5
Подтяните выключатель вверх и извлеките контейнер для пыли.
Шаг 6

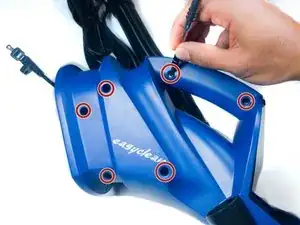

Открутите шесть винтов PH2 с головкой Phillips 18.1 мм на боку пылесоса.

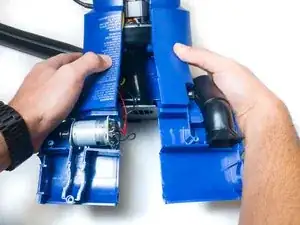

Разъедините корпус.
Шаг 7
Извлеките плату переключателя.
Убедитесь, что пылесос выключен и отключен от сети перед работой с электроникой.
Шаг 8

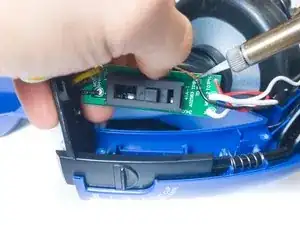

Отпаяйте изображенные красные и черные провода.
Для инструкций по пайке и отпайке проводов перейдите по этой ссылке.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
