Miele CM7 Coffee Maker - обновление узла заваривания

Бита T15 должна быть длиной не менее 1.7 дюйма (4.4 см) и толщиной не более 0.3 дюйма (0.75 см). Бита T10 может быть любого размера.

Нужны воздуходувка и острый инструмент (слева) для чистки фильтров.

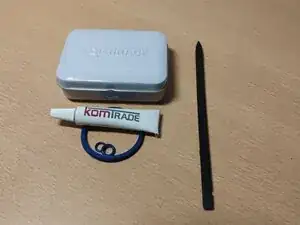

Это набор, который я использовал. В комплекте 3 уплотнительных кольца и немного смазки.

Примечание: острый пластиковый инструмент не входит в комплект, я использовал его для снятия старых уплотнений.

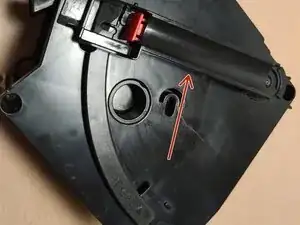

Толкните ось вправо.

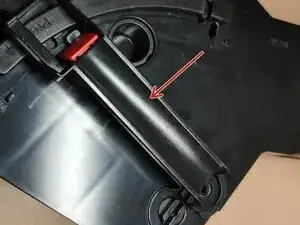

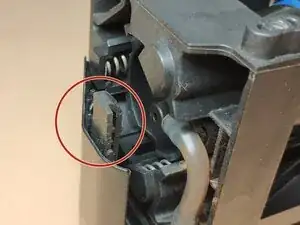

Держите ось (там пружина), нажмите защёлку на ручке.

Поверните ручку вниз корпуса заваривания.

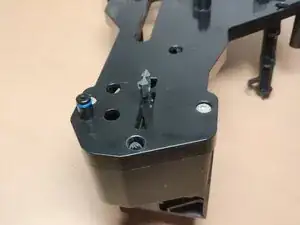

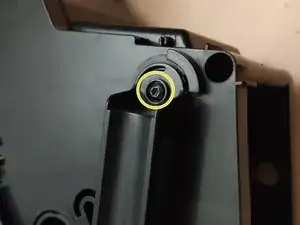

Отпустите ось, снимите винт (T10) для ручки.

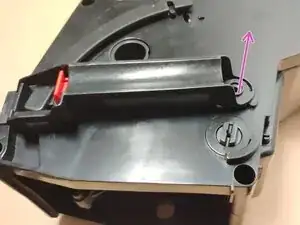

Сдвиньте ручку, чтобы освободить её.

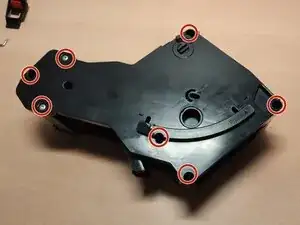

Снимите 7 винтов T15, все одинаковые.

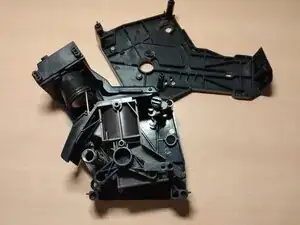

Поднимите верхнюю часть корпуса вверх.

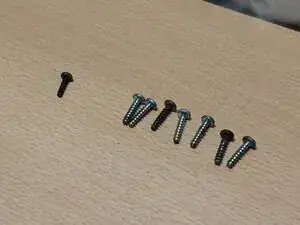

Теперь у вас 8 винтов: 1 T10 (слева) для ручки, 7 T15 для корпуса.

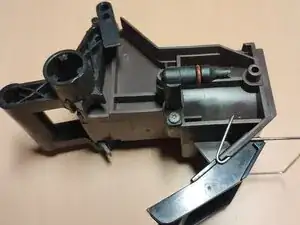

Снимите верхнюю крышку и ось с пружиной (оба могут выпасть при открытии узла заваривания).

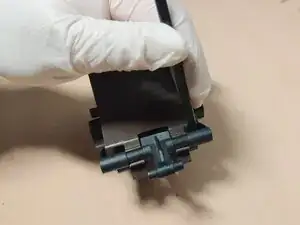

Поверните заварочный блок так, чтобы был виден верхний фильтр, затем вытяните его (возможно придётся освободить место вокруг изогнутой трубки).

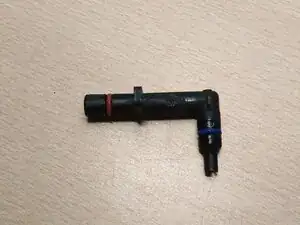

Открутите изогнутую часть, снимите её, замените уплотнение на меньшей части (другое уплотнение обычно не двигается и менять его не нужно).

С помощью прочного тонкого инструмента надавите, чтобы извлечь ось. Она может выскочить, будьте готовы.

Извлеките нижний фильтр.

Очистите ВСЕ отверстия в нижнем фильтре! Я использовал металлический острый инструмент и портативную воздуходувку, подойдёт также швейная игла и дыхание.

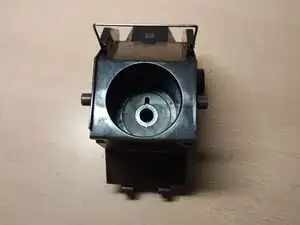

Очистите корпус заварочного блока, уделяя особое внимание отверстию внизу.

Используя фонарик, проверьте, что он чистый.

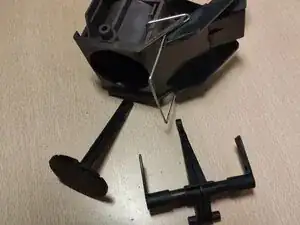

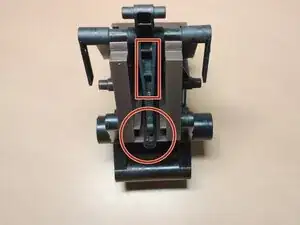

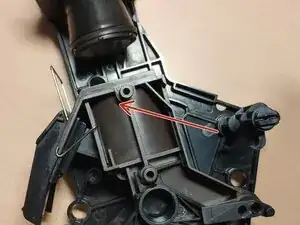

Вставьте наконечник рычага оси в стержень фильтра, затем верните ось на место. Примечание: пустые части рычага должны быть направлены вниз.

Не забудьте вернуть изогнутую трубку на место!

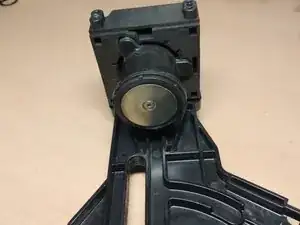

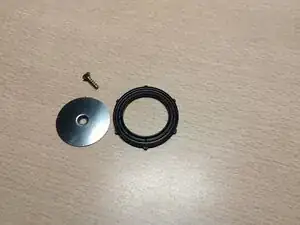

Открутите фильтр, винт T10 Torx.

Также снимите пластиковую фиксирующую деталь.

Очистите верхний фильтр (тем же способом, что и нижний), замените уплотнение.

Убедитесь, что клапан с пружиной свободно двигается (подсказка: можно аккуратно использовать биту T10).

Верните пластиковую фиксирующую деталь и фильтр на место. Примечание: пустая сторона фиксирующей детали должна быть со стороны уплотнения.

Замените маленькое уплотнительное кольцо на боковой части узла заваривания.

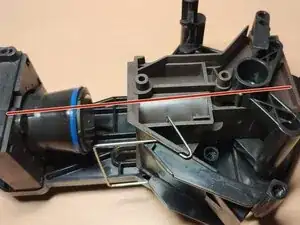

Верните заварочный блок на место, совместив с верхней частью.

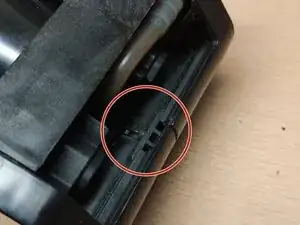

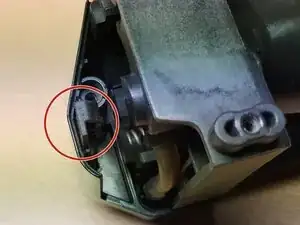

Вставьте верхнюю крышку, убедившись, что защёлка станет на своё место.

Поверните заварочный блок по часовой стрелке, затем поверните верхнюю ось против часовой стрелки, чтобы зацепиться за заварочный блок.

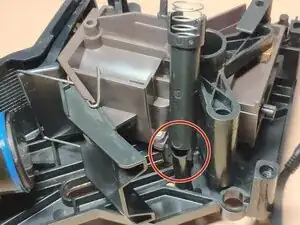

Вставьте нижнюю ось с пружиной, убедитесь, что вставляете её в правильной ориентации.

Будьте особенно осторожны с резиновой деталью в верхней части узла заваривания! Она маленькая, но необходима для работы узла.

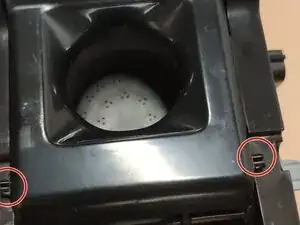

Проверьте верхнюю крышку. Допускается, что видны 2 маленьких выступа.

Верните ручку, наденьте её на ось, закрепите винт. Затем поверните её в исходное положение (после этого она не должна возвращаться назад).
