Замена материнской платы Keurig K-Duo
В этом руководстве мы проведем вас через процесс замены материнской платы для Keurig K-Duo в случае возникновения электрических проблем. Эти проблемы чаще всего возникают из-за перегрева, накопившихся частиц, повреждения водой или физического повреждения.
Материнская плата служит основным контроллером, который управляет электрическими и функциональными процессами устройства. Материнская плата критически важна для обеспечения правильного взаимодействия всех частей, таких как насос, нагревательный элемент и клапаны, в нужной последовательности для приготовления кофе.
Для замены материнской платы потребуется умение паять.
Шаг 1
Переверните Keurig K-Duo верх дном так, чтобы шнур питания был виден и обращен к вам.
Шаг 2
Используйте крестовую отвертку, чтобы удалить все четыре винта, крепящие пластиковую панель.
Шаг 3
Чтобы снять задние панели, крепко возьмитесь за каждую сторону.
Аккуратно потяните панель на себя, чтобы освободить и полностью отсоединить пластиковые зацепы.
Шаг 4

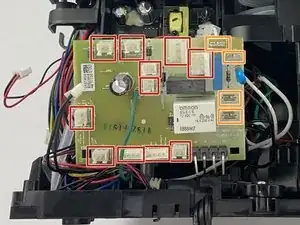

Аккуратно отключите все одиннадцать разъемов от материнской платы.
Осторожно снимите четыре оставшихся провода.
Может быть полезно пометить каждый терминал для соответствующего подключения.
Будьте осторожны, чтобы не повредить зеленый провод. Его нужно будет снять с помощью пайки.
Шаг 5

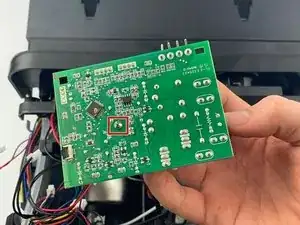

Вытяните и переверните материнскую плату так, чтобы задняя сторона была теперь обращена к вам.

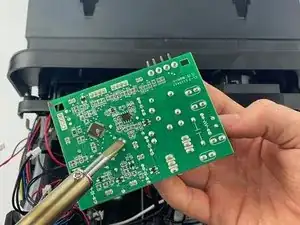

Отпаять паяльную площадку, связанную с зеленым проводом.
Заново припаять существующий зеленый провод к новой материнской плате.
Заключение

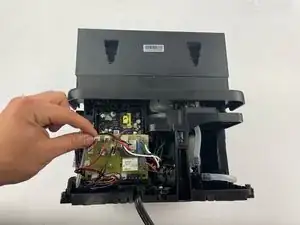

Чтобы собрать ваше устройство, выполните вышеуказанные шаги в обратном порядке.
Сдайте свои электронные отходы в сертифицированный R2 или e-Stewards центр переработки.
Ремонт не прошел по плану? Попробуйте провести основную диагностику или спросите у нашего сообщества в разделе Ответы.
Перевод руководства с ifixit.com
