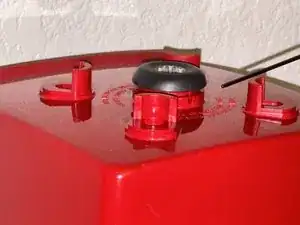

Замена приводного разъёма Vitamix 5200
Воспользуйтесь этим руководством, чтобы заменить изношенный или повреждённый приводной разъём Vitamix 5200.
Приводной разъём — одна из важнейших деталей блендера Vitamix. При значительных повреждениях его зубцы не смогут зацепиться за нож блендера, что сделает устройство неработоспособным.
Перед началом проверьте нож ёмкости и работу двигателя, чтобы убедиться, что именно приводной разъём является причиной неисправности. После подтверждения необходимости его замены приобретите новую деталь и следуйте этим простым шагам, чтобы восстановить работоспособность блендера Vitamix.
Для шагов 4 и 7 потребуется шестигранный ключ размером 5/64 дюйма. Обычно такой ключ идёт в комплекте с новым разъёмом.
Перед началом работы обязательно отключите блендер от всех внешних источников питания.
Шаг 1

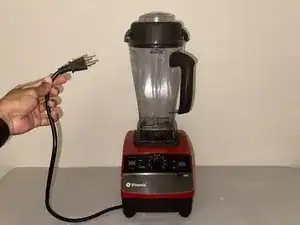

Отключите двигатель от источника питания.

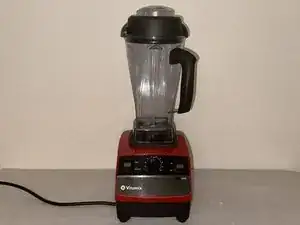

Снимите ёмкость блендера с корпуса двигателя.
Шаг 2

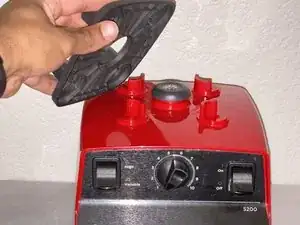

Снимите резиновую прокладку ёмкости, окружающую приводной разъём.
Шаг 3

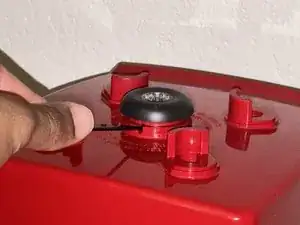

Совместите логотип Vitamix и стрелку с небольшим отверстием у основания приводного разъёма.
Шаг 4

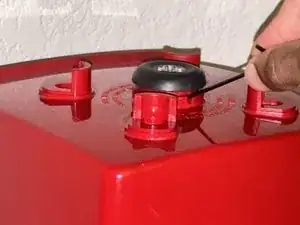

Вставьте шестигранный ключ 5/64 дюйма под углом 45 градусов в маленькое отверстие и поверните против часовой стрелки, чтобы ослабить приводной разъём.
Ослабляйте только до момента высвобождения разъёма. Излишнее ослабление может привести к падению винта внутрь двигателя.
Шаг 5

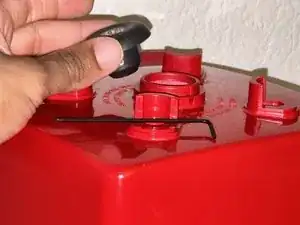

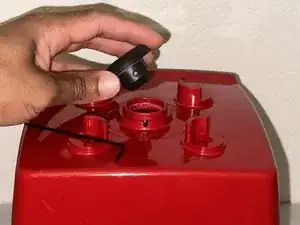

Снимите старый приводной разъём.
Шаг 6

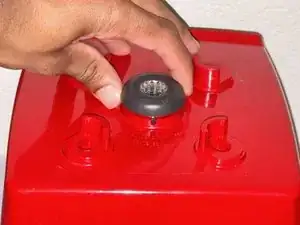

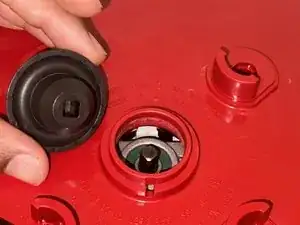

Установите новый приводной разъём на квадратную гайку.
Снова совместите логотип и стрелку с небольшим отверстием у основания разъёма.
Шаг 7

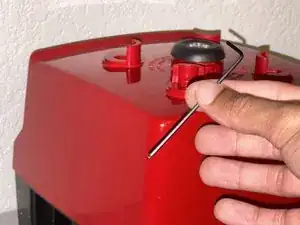

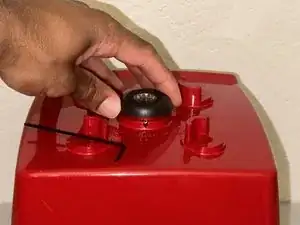

Поверните шестигранный ключ по часовой стрелке, чтобы закрепить новый приводной разъём.
Завершение
Чтобы собрать устройство, выполните указанные шаги в обратном порядке.
