Замена платы управления экрана Gourmia GAF536
Этот гид предоставит процедуру, необходимую для замены платы управления экрана фритюрницы Gourmia GAF536.
Эта плата управления — это часть, которая позволяет вашему экрану и кнопкам работать, а также соединяет экран с материнской платой фритюрницы. Заменив эту деталь, можно устранить следующие проблемы:
- Устройство не включается
- Фритюрница не достигает желаемой температуры
- Вентилятор не работает
Поскольку эта деталь подключена к источнику питания, лучше всего убедиться, что устройство отключено, прежде чем пытаться выполнить ремонт.
Шаг 1
Используйте синий инструмент для открытия, чтобы приподнять одну сторону серой крышки
Если раздастся громкий хлопок, это не сломано.
Шаг 2
Приподнимите все четыре стороны.
Шаг 3
Снимите серую крышку.
Шаг 4
Убедитесь, что ваша фритюрница выключена и отключена от сети, чтобы избежать электрического удара.
Найдите внутренние зажимы, которые удерживают экран на месте. (Вверху должно быть 2 зажима, внизу 2 зажима и по одному с каждой стороны.)
Сосредоточьтесь на боковых зажимах.
Шаг 5

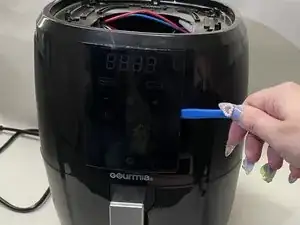

Используя палец или металлический слюдгер, освободите зажим с боков.

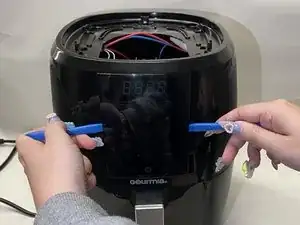

Осторожно подвиньте открытую сторону вперед и вставьте синий инструмент в щель спереди.
Повторите это с другой стороны.
Шаг 6

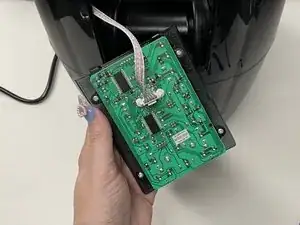

Как только с обеих сторон экрана будет установлен синий инструмент, экран можно безопасно вынуть.
Шаг 7

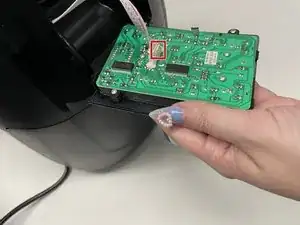

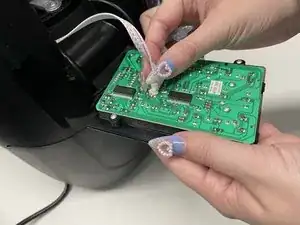

Удалите кабель, соединяющий плату управления с материнской платой фритюрницы, аккуратно сжав зажим с боку, соединенном с экраном.
Шаг 8

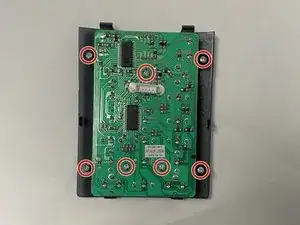

Удалите все винты, которые соединяют плату управления с экраном и корпусом.
7 винтов PH 02: 5 мм x 10 мм.
Шаг 9

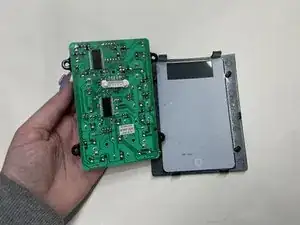

Теперь плату управления можно отделить от экрана, снять с пластикового корпуса и заменить.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
