Замена вентилятора конвекции NuWave Brio 37001
Это руководство проведёт Вас через шаги по замене компонента вентилятора конвекции внутри фритюрницы NuWave Brio 37001.
В модели NuWave Brio 37001 вентилятор конвекции расположен внутри области корзины, вверху над нагревательной спиралью. Вентилятор отвечает за циркуляцию горячего воздуха внутри фритюрницы, за счёт чего происходит приготовление пищи.
Если вентилятор повреждён пищевыми остатками или крепление со временем ослабло, это руководство поможет Вам вернуть прибор в рабочее состояние.
Это руководство может быть сложным из‑за расположения вентилятора, и его выполнение может быть проще с помощником.
Обязательно отключите устройство от питания при выполнении этой инструкции.
Шаг 1
Отключите прибор NuWave от сети и убедитесь, что он не использовался в течение последних 20 минут, чтобы он полностью остыл. Следование этому руководству при горячем или включённом приборе может привести к травме.

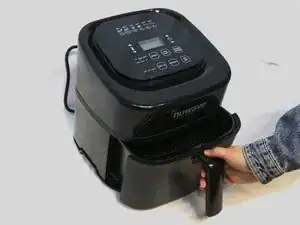

Снимите корзину с поддона NuWave.
Шаг 2

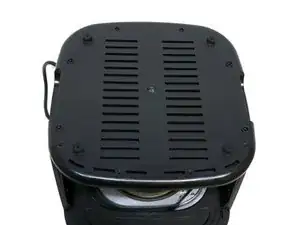

Переверните прибор вверх дном, чтобы цифровой экран был обращён к рабочей поверхности.
Будьте осторожны при переворачивании прибора. Чрезмерная сила может привести к поломке компонентов.

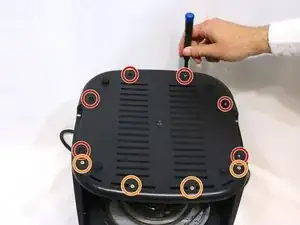

Удалите шесть винтов 12 мм, расположенных по краю нижней крышки, используя крестовую отвертку Phillips #1.
Удалите четыре винта 10 мм, используя крестовую отвертку Phillips #1.
Шаг 3

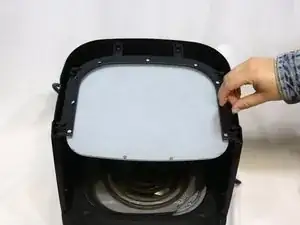

Поднимите каждым пальцем маленькие металлические защёлки, расположенные вокруг нагревательной пластины.
Пластина может упасть, когда все защёлки будут отогнуты.

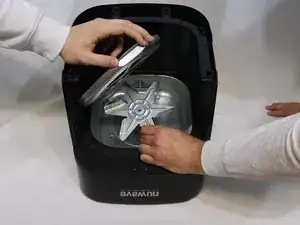

На фотографиях №2 и №3 показан дополнительно снятый элемент, который выравнивает край области корзины. Его снятие абсолютно не обязательно и выполнено только для наглядности в этом руководстве.
Шаг 4

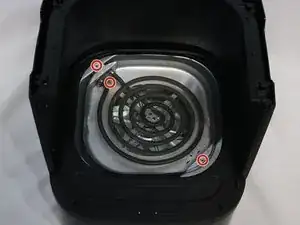

Снимите три винта 10 мм, расположенные на поддоне нагревательной спирали, используя крестовую отвертку Phillips #1.
Поддон нагревательной спирали должен свободно открываться по верхнему левому шарниру.
Шаг 5
Этот шаг проще выполнять с помощником. Вам понадобятся обе руки, чтобы удерживать болт и одновременно поворачивать лопасть вентилятора.
Осторожно зажмите болт в середине лопасти вентилятора плоскогубцами и удерживайте его, пока другой рукой берётесь за саму лопасть вентилятора.

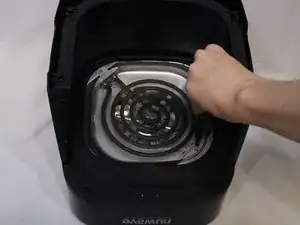

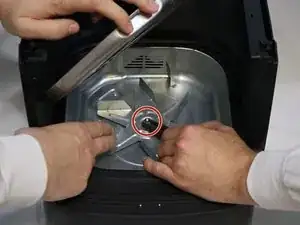

Одновременно удерживая плоскогубцы, чтобы не допустить проворачивания болта, поворачивайте лопасть вентилятора против часовой стрелки с усилием, как показано на первой фотографии.
Поворот лопасти может потребовать значительной силы; будьте осторожны из‑за возможного резкого толчка при её освобождении.

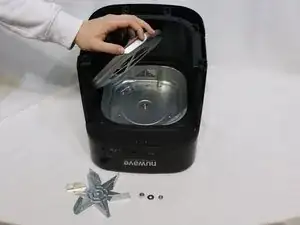

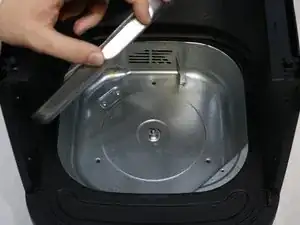

Болт должен ослабнуть, после чего Вы сможете снять лопасть вентилятора с места, как показано на фото 2.
Шаг 6
Не забудьте собрать гайку и шайбу, которые находятся под лопастью вентилятора после её снятия.
После очистки области вентилятора Вы готовы установить заменяющую деталь.
Заключение
Для сборки прибора выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
