Замена переключателя режима Cuisinart TOA-60FR
В этом руководстве показано, как заменить переключатель режима, который переключает между функциями «поддержание тепла», «гриль», «тост», «выпечка» и «выпечка с жаркой воздухом».
Шаг 1
Используя отвертку с гексагональной головкой 25, отвинтите эти три винта 7,31 мм.
Шаг 2
Используя крестовую отвертку Phillips #1, снимите все эти винты 7,31 мм.
Снимите заднюю панель.
Шаг 3
Переверните печь вверх дном.
Используйте лопатку, чтобы вытащить серые заглушки.
Используйте крестовую отвертку Phillips #1, чтобы удалить все три винта 11 мм.
Шаг 4
Отвинтите все винты 11,05 мм, которые соединяют внешний кожух с внутренней частью устройства.
Шаг 5
Нажмите отверткой между защёлками, затем потяните вверх, чтобы освободить защёлки. Снимите верхнюю часть.
Шаг 6

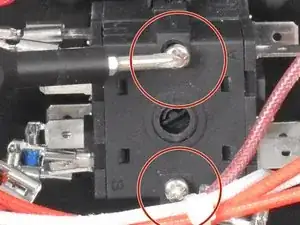

Внутри устройства найдите переключатель режима и удалите указанные винты (4,97 мм).
Шаг 7

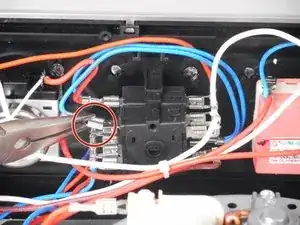

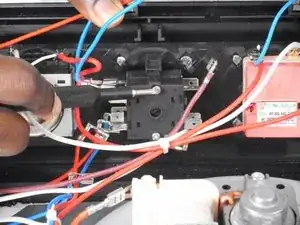

Отсоедините все разъёмы.
Шаг 8

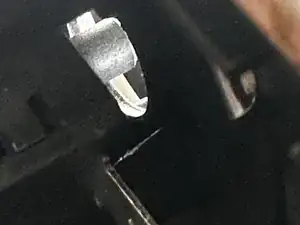

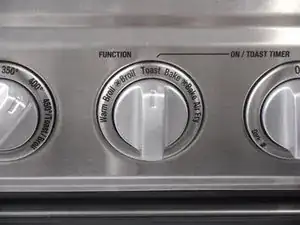

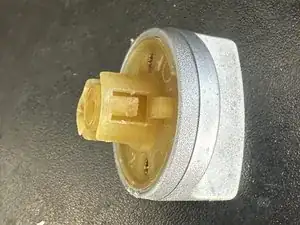

Поверните регулятор режима в положение «гриль», чтобы пластиковая защёлка была видна при взгляде изнутри между переключателем и панелью управления. Используйте отвертку, чтобы нажать защёлку вниз, и вытащите регулятор с передней стороны.

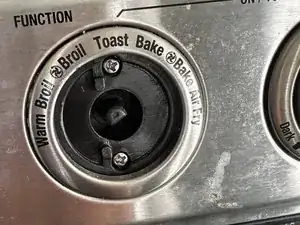

Снимите 2 винта, открывшиеся под передним регулятором.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
