Замена перистальтического насоса и трубки с уплотнением iRobot Scooba 450

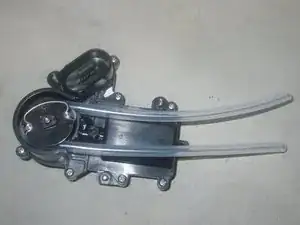

На этом изображении насос снят с Scooba для устранения неполадок. Две белые кольца на входных и выходных трубках Scooba являются частью уплотнителя насоса. Теперь Scooba будет протекать во время работы.

Существует два ролика, которые "массируют" трубку для перекачки жидкости. Один из роликов сжимает трубку и может вызвать прилипание стенок трубки, что фактически заблокирует насос. Иногда люди пытаются "прокачать" насос, заставляя жидкость поступать в Scooba в месте соединения с контейнером. Это может отсоединить один из концов насоса. Вы услышите "щелчок".

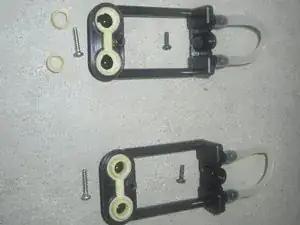

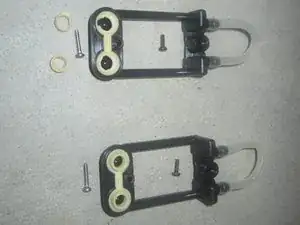

Уберите эти два винта. Затем вы можете поднять U-образную пластиковую деталь в местах соединения, где трубка входит и выходит из ролика насоса, и отделить трубку от U-образной детали. Затем потяните за один конец трубки насоса и снимите трубку с насоса.

Отрежьте 250 мм (10 дюймов) заменяющей трубки и проведите ее через насос. Это можно сделать без разборки. Поворачивайте ролики насоса до тех пор, пока один из них не будет почти сжимать трубку. Подтолкните трубку к следующему ролику. Продолжайте нажимать на трубку и поворачивать ролики, пока не сможете схватить конец трубки и провести ее через насос.

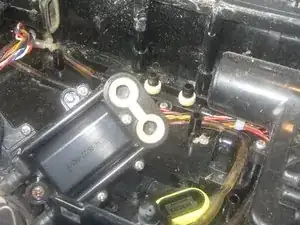

Подсоедините концы трубки к входным и выходным портам Scooba. Немного жидкости для мытья посуды на концах трубок будет полезно. Это немного растянет трубку, но она должна подойти.

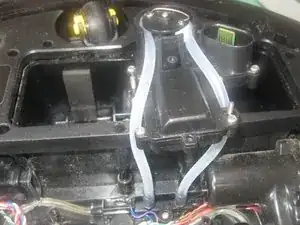

Затем закрутите насос на место и позвольте трубкам выпрямиться. Трубка не должна иметь изгибов.

Проверьте все другие трубки в Scooba и замените любые, которые заблокированы.

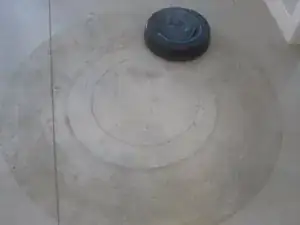

Соберите Scooba обратно и протестируйте! Это может занять около минуты, прежде чем вода появится на полу. Scooba движется взад-вперед, а затем в увеличивающейся спирали. К тому времени, когда она начнет уменьшать спираль, должна

Перевод руководства с ifixit.com
