Xiaomi ROBOROCK S5 Замена мотора лазерного датчика расстояния
В этом руководстве показано, как заменить лазерный датчик расстояния на вашем роботе-пылесосе Roborock S5. Лазерный датчик расстояния — это перископический оранжевый лазер на верхней части Roborock S5, который вращается и позволяет роботу определять своё положение в комнате.
Если ваш робот показывает «Ошибка 1: Лазерный датчик расстояния», есть большая вероятность, что требуется замена мотора, приводящего лазер в движение. Для дополнительной информации ознакомьтесь со страницей устранения неполадок Roborock S5.
Перед началом работы отключите питание робота-пылесоса.
Шаг 1
Выключите Roborock S5.
Разместите его на ровной рабочей поверхности так, чтобы кнопки питания были обращены к вам.

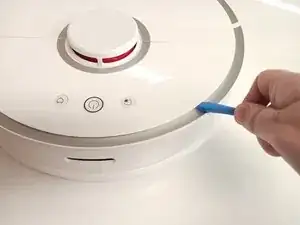

Используйте монтажный инструмент, чтобы аккуратно поддеть участок верхней панели с кнопками.
Осторожно потяните вверх, чтобы отщёлкнуть панель с верхней части пылесоса. Панель закреплена пятью защёлками, которые необходимо освободить для снятия панели.
Это может потребовать силы, и защёлки могут громко щёлкать. Будьте осторожны, чтобы не сломать панель.
Шаг 2

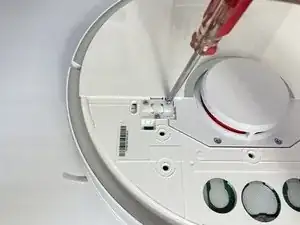

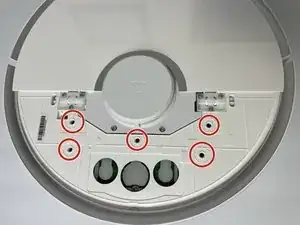

Используйте крестовую отвертку #2, чтобы отвинтить шесть винтов 9 мм, фиксирующих другую половину верхней панели, закрывающую контейнер для пыли.
Снимите две крышки петель, чтобы освободить другую верхнюю панель.
Осторожно поднимите другую половину верхней панели с робота-пылесоса.
Шаг 3

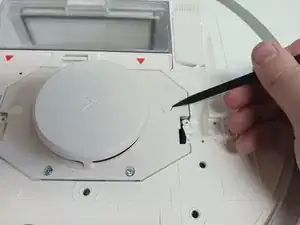

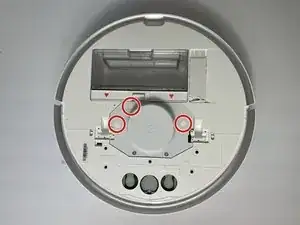

Используйте лопатку, чтобы поддеть резиновые заглушки, закрывающие три винта 12 мм, которые фиксируют крышку корпуса лазерного датчика расстояния.
Шаг 4

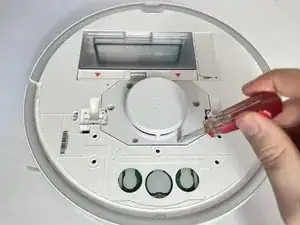

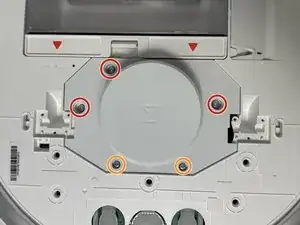

Используйте крестовую отвертку #2, чтобы отвинтить три винта 12 мм, удерживающие крышку корпуса лазерного датчика расстояния.
Той же крестовой отверткой #2 отвинтите два винта 9 мм, фиксирующие крышку корпуса лазерного датчика расстояния.

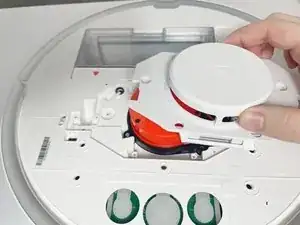

Осторожно снимите крышку с датчика.
Шаг 5

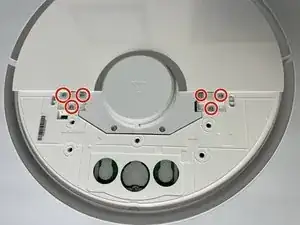

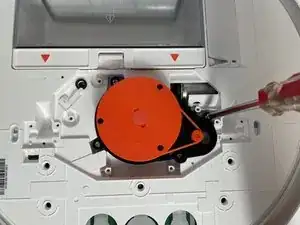

Используйте крестовую отвертку #2, чтобы отвинтить четыре винта 9 мм, удерживающие лазерный датчик расстояния на месте.

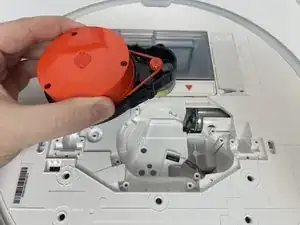

Осторожно выньте его из робота-пылесоса.
Шаг 6

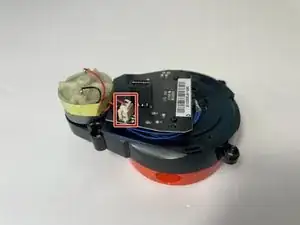

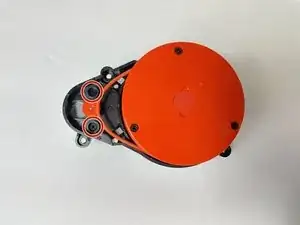

Переверните лазерный датчик расстояния так, чтобы была видна задняя сторона.

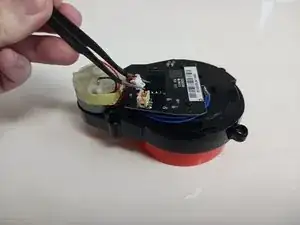

Сожмите защёлку на разъёме и потяните разъём прямо вверх из гнезда, чтобы отключить силовой кабель.
Шаг 7

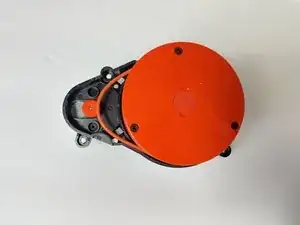

Поверните корпус лазерного датчика обратно.

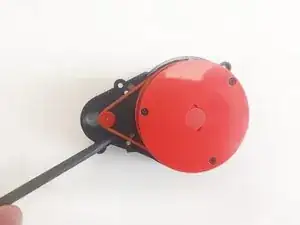

Используйте лопатку, чтобы отсоединить пластиковый трос от мотора, соединяющего его с лазером.

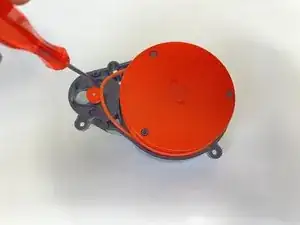

Используйте крестовую отвертку #1, чтобы отвинтить два винта 4 мм, прикрепляющих мотор к корпусу.
Шаг 8
Выдвиньте оранжевую шестерню из корпуса, чтобы снять её.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
