Roborock S5 Max: Замена платы

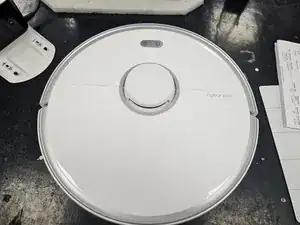

Снимите переднюю половину. Она удерживается только защёлками.

Удалите винты и пластиковые защёлки, удерживающие заднюю половину.

Снимите заднюю половину.

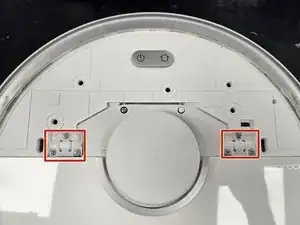

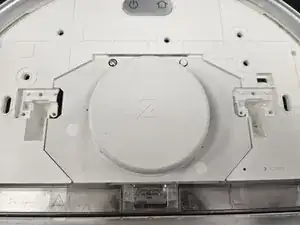

Снимите резиновые заглушки.

Существует несколько способов сделать это, но я обычно протыкаю их острой пинцетом. Можно также поддеть их между корпусом и резиновой заглушкой.

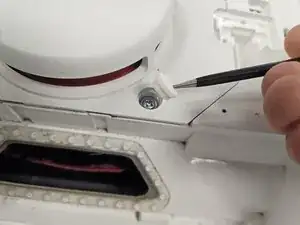

Удалите винты корпуса LiDAR, затем сам корпус.

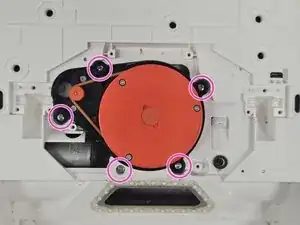

Удалите винты LiDAR, затем сам LiDAR.

С каких пор они начали продавать это?

Снимите боковую щётку.

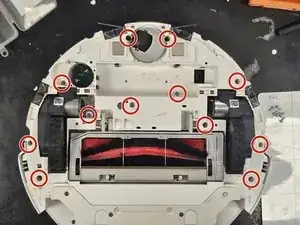

Удалите винты.

Снимите нижнюю крышку.

Открутите винты.

Снимите крышку бампера, затем сам бампер.

Я обычно оставляю винты внутри крышки бампера. Если вы так делаете, убедитесь, что не потеряете их.

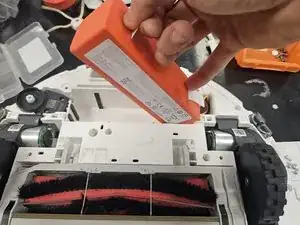

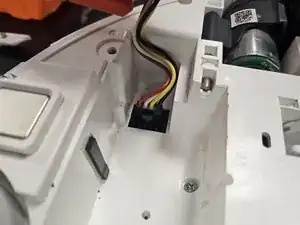

Возьмитесь за язычок, затем поднимите его, наклоняя в сторону кабеля.

Когда доберётесь до разъёма, сожмите его, чтобы освободить.

Не рвите разъём с платы, вытягивая батарею силой.

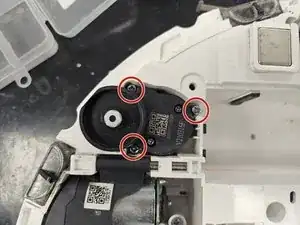

Удалите винты мотора боковой щётки.

Просто вытащите его.

Удалите остальные винты с шасси.

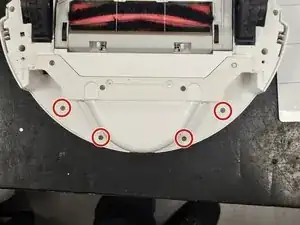

Удалите последние 4 винта (они немагнитные).

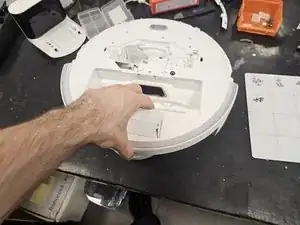

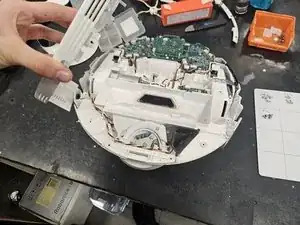

Переверните устройство, затем разъедините шасси.

Вот винты, организованные по шагам и размерам.

Используйте это как справочник при сборке, если потребуется.

Винты с нижней крышки (6, большие) и бампера (8, маленькие) отсутствуют, так как я обычно храню винты нижней крышки отдельно — они немагнитные, и я обычно не снимаю винты с крышки бампера.

Подденьте пластиковой лопаткой, затем снимите его.

Отключите все разъёмы.

Некоторые из них более капризны и потребуют покачивания влево-вправо при лёгком вытягивании.

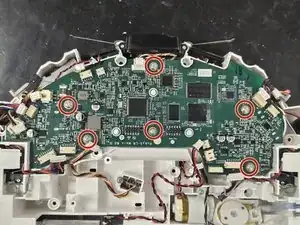

Удалите винты с платы.

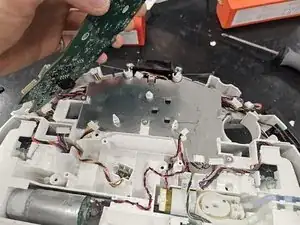

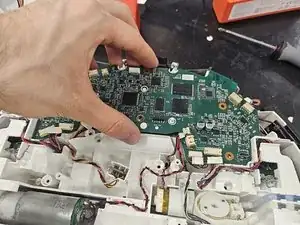

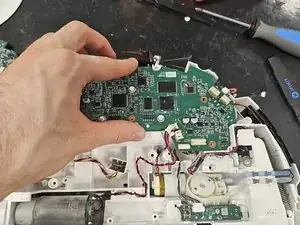

Выньте её.

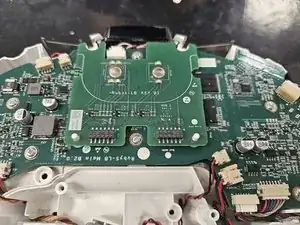

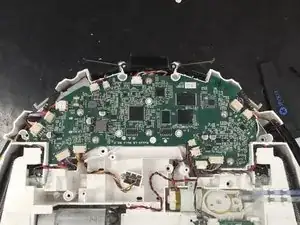

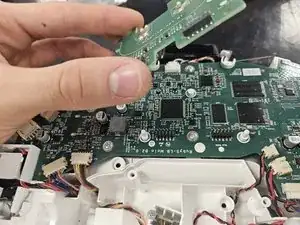

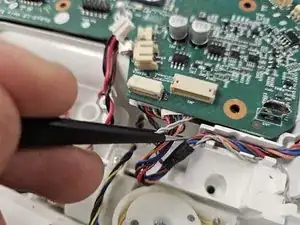

Установите новую плату, затем используйте пинцет, чтобы освободить все кабели, которые вы прижали под платой.

Подключите все кабели, затем закрутите винты.

Не забудьте это!

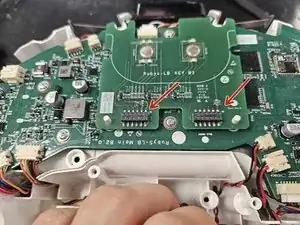

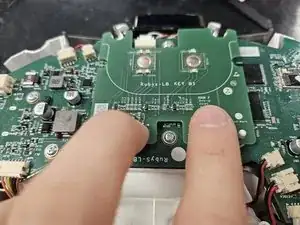

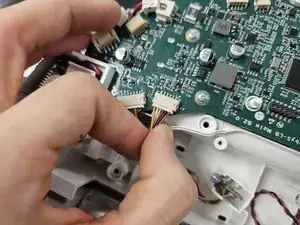

Нажмите на разъёмы. Вы поймёте, что подключили их достаточно глубоко, если увидите контакты платы едва выступающими сверху.
