Замена основной платы стиральной машины LG с фронтальной загрузкой
Используйте данное руководство для замены основной платы в стиральной машине LG с фронтальной загрузкой.
Это основная плата стиральной машины. На ней отсутствуют кнопки или переключатели — если повреждены кнопки или переключатели, Вам нужно заменить панель управления.
Данное руководство подходит для большинства моделей стиральных машин LG с фронтальной загрузкой. Инструкция составлена на примере модели WM3050CW. Если у Вас другая модель, могут возникнуть незначительные различия при разборке, но общий процесс ремонта будет одинаковым.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте основную подачу воды
Отключите стиральную машину от сети
Отсоедините все водяные соединения сзади стиральной машины
Шаг 2

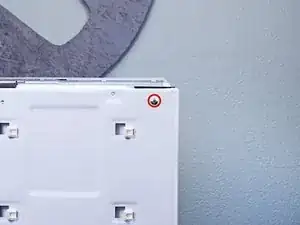

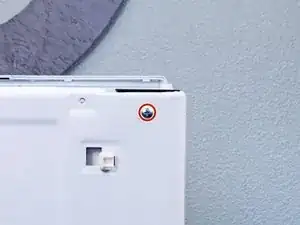

Выкрутите винт(ы), крепящие скобы верхней панели к задней панели.
Винты, крепящие скобы к верхней панели, выкручивать не требуется.
Шаг 3

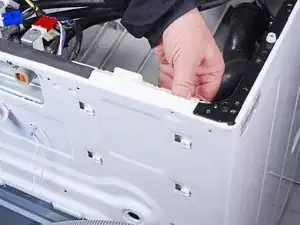

Сдвиньте верхнюю панель назад, чтобы отсоединить её защёлки.
Шаг 4
Наклоните верхнюю панель вверх, чтобы полностью отсоединить её от каркаса.
Снимите верхнюю панель.
Шаг 5

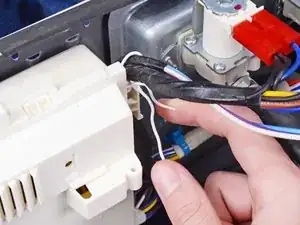

В зависимости от модели, у датчика давления может быть жгут проводов. Если это так — отсоедините каждый провод жгута.

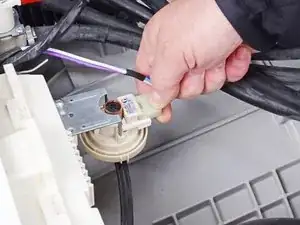

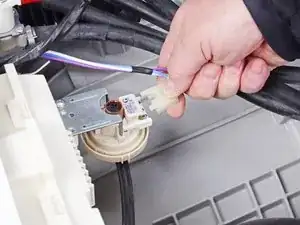

Отсоедините разъём от датчика давления.
Всегда беритесь за кабели за разъёмы, а не за сами провода.
Шаг 6

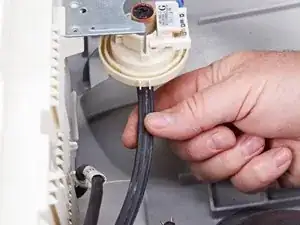

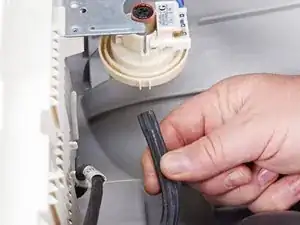

Отсоедините шланг от датчика давления.
Шаг 7

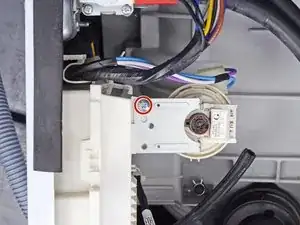

Выкрутите винт(ы), крепящие датчик давления.
Шаг 8

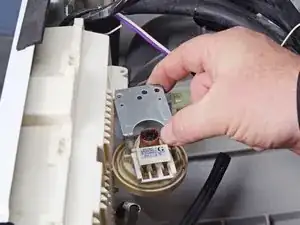

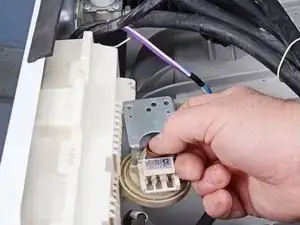

Отстегните датчик давления от каркаса или других компонентов.
Шаг 9

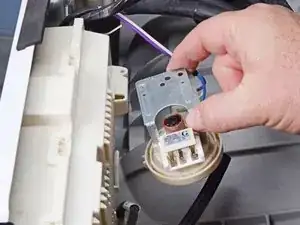

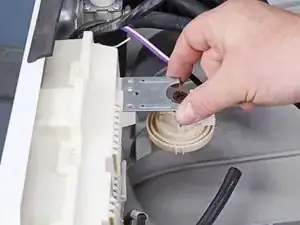

Снимите датчик давления с каркаса и выньте его.
Шаг 10

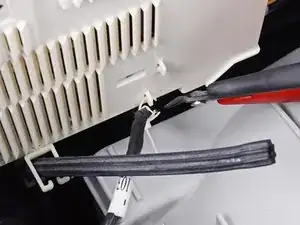

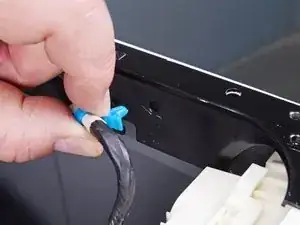

Отсоедините кабели или крепления, фиксирующие крышку панели управления.
Повторите эту процедуру для всех связок кабелей, мешающих открытию крышки.
Шаг 11

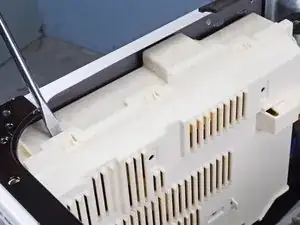

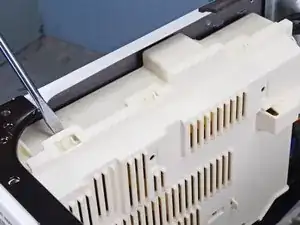

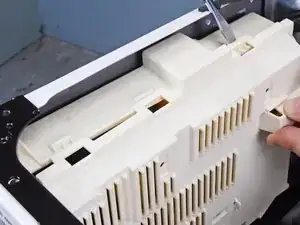

Используя шлицевую отвёртку или инструмент для вскрытия, отстегните крышку основной платы.
Снимите крышку основной платы.
Шаг 12
Выкрутите винт(ы), крепящие основную плату к задней стороне стиральной машины.
Шаг 13

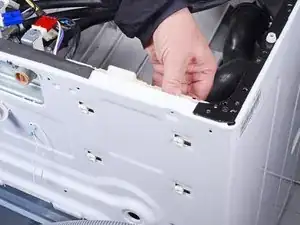

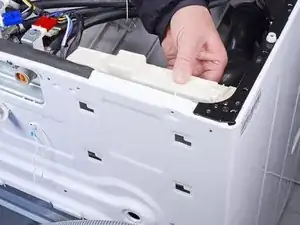

Выдвиньте основную плату из её паза в каркасе.
Шаг 14
Подпишите каждый разъём и его место на основной плате. При сборке подключите каждый разъём на своё место.

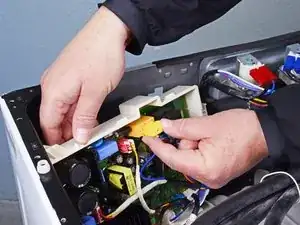

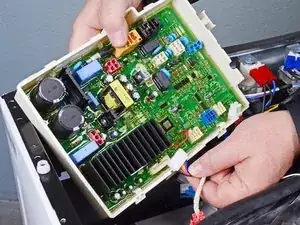

Поднимите основную плату, чтобы получить доступ к разъёмам.

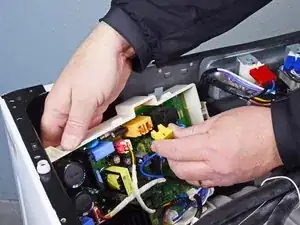

Отсоедините каждый разъём от основной платы.
Снимите основную плату.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Сдайте электронные отходы в переработку на сертифицированных по программе R2 или e-Stewards предприятиях.
Ремонт прошёл не по плану? Обратитесь за помощью в сообщество Answers.
