Замена датчика положения ротора в front load стиральной машине LG

Перед началом ремонта выполните следующее:

Перекройте главный водопровод

Отключите стиральную машину от сети

Отключите все водяные подсоединения с задней части машины

Снимите винт(ы), фиксирующие кронштейны верхней панели к задней панели.

Вам не нужно снимать винты, крепящие кронштейны к верхней панели.

Сдвиньте верхнюю панель к задней части устройства, чтобы отсоединить её защёлки.

Поднимите верхнюю панель вверх, чтобы полностью отсоединить её от шасси.

Снимите верхнюю панель.

Используйте ударную отвертку, чтобы удалить 17 мм гайку, фиксирующую ротор.

В качестве альтернативы можно использовать ключ и молоток, чтобы ослабить гайку.

Чтобы зафиксировать ротор, можно вставить отвертку или аналогичный инструмент между ротором и статором. Убедитесь, что инструмент упирается в один из опорных выступов на статоре.

Ротор магнитно притягивается к статору.

Снимите ротор, потянув его прямо от шлицев вала статора, чтобы удалить его.

Покачивайте ротор во время вытягивания, чтобы облегчить отсоединение.

Это может потребовать значительной силы.

При обратной сборке следите за пальцами при выравнивании ротора над статором, так как ротор легко втягивается.

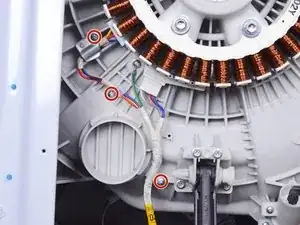

Снимите винт(ы), фиксирующие хомуты жгута проводки двигателя.

Поддерживайте статор, пока отвинчиваете последние болты, так как он может неожиданно упасть.

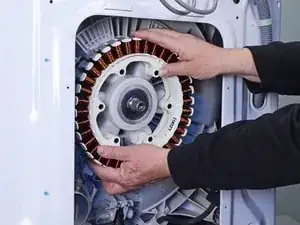

Снимите болт(ы), фиксирующие статор.

При обратной сборке закрепляйте винты крест-накрест.

Не оттягивайте статор слишком далеко от устройства, он всё ещё соединён проводами.

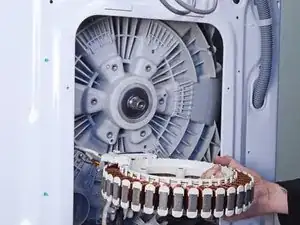

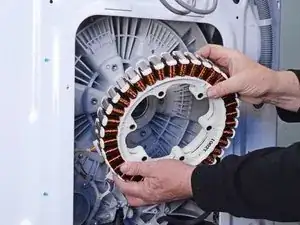

Снимите статор с барабана и переверните его так, чтобы его задняя часть была обращена вверх.

Запомните положение статора перед продолжением, так как при обратной сборке он должен быть ориентирован в правильном направлении.

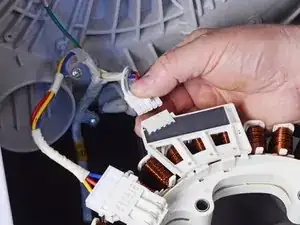

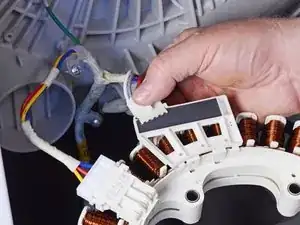

Вытяните разъём датчика положения ротора прямо из его гнезда, чтобы отключить его.

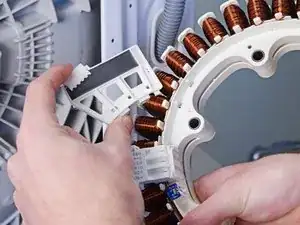

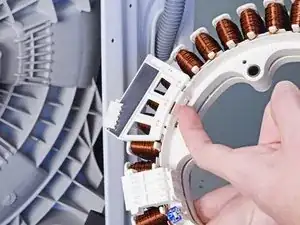

Отстегните датчик положения ротора от статора пальцами.

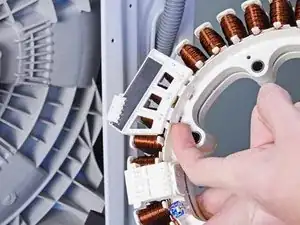

Оттяните датчик от статора, чтобы полностью отстегнуть его.

Снимите датчик положения ротора.
