Замена датчика температуры в стиральной машине LG с фронтальной загрузкой

Перед началом ремонта выполните следующие действия:

Перекройте подачу воды

Отключите стиральную машину от электросети

Отсоедините все водяные соединения сзади стиральной машины

Снимите винты, крепящие скобы верхней панели к задней панели.

Винты, крепящие скобы к верхней панели, снимать не нужно.

Сдвиньте верхнюю панель назад, чтобы освободить фиксаторы.

Наклоните верхнюю панель вверх, чтобы полностью отсоединить её от каркаса.

Снимите верхнюю панель.

Вытяните лоток для моющих средств от каркаса насколько это возможно.

Нажмите на кнопку «Push», чтобы освободить фиксаторы, удерживающие лоток для моющих средств.

Вытяните лоток из паза в каркасе и снимите его.

Отсоедините разъёмы, подключённые к панели управления.

Всегда держитесь за кабели за разъёмы, а не за провода.

Снимите винты, крепящие панель управления к верхнему краю каркаса.

Снимите винты, крепящие дозатор моющего средства.

Используйте плоскую отвёртку или инструмент для вскрытия, чтобы освободить панель управления от каркаса.

Снимите панель управления, следя за тем, чтобы провода прошли сквозь каркас.

Полностью откройте переднюю дверцу.

Используйте пассатижи с узкими губками, чтобы захватить конец пружины металлического кольца в нижней части резинового патрубка.

Оттяните кольцо от каркаса, чтобы отделить его от патрубка.

Рукой полностью снимите кольцо с патрубка.

При сборке выполните следующие действия:

Вставьте один конец кольца в канавку по периметру патрубка.

Используя пассатижи, медленно натяните кольцо по периметру патрубка, пока оно полностью не зафиксируется в канавке.

Убедитесь, что пружина при установке находится строго по центру в нижней части патрубка.

Для выполнения этой операции потребуется значительное усилие.

Пальцами снимите патрубок с выступа передней панели.

Обойдите пальцами весь выступ патрубка, пока он полностью не отойдёт от панели.

Откройте панель фильтра, расположенную внизу передней панели.

Освободите фиксаторы панели фильтра.

Как правило, необходимо сливать воду из устройства при ремонте насосов или любого из шлангов, подключённых к ним или от них.

Поставьте миску рядом с устройством.

Вытащите сливной шланг фильтра из его паза в корпусе так, чтобы он свисал в миску.

Извлеките заглушку с конца сливного шланга фильтра, чтобы слить излишки воды в миску.

При обратной сборке вставьте заглушку обратно в сливной шланг фильтра и протяните шланг через его паз в корпусе.

Снимите винт(ы), крепящий(ие) обрамление фильтра.

Снимите обрамление фильтра, потянув его прямо вперёд с передней панели.

Снимите винт(ы), крепящий(ие) нижнюю переднюю панель.

Снимите винт(ы), крепящий(ие) замок дверцы.

Вытяните замок дверцы через его паз в корпусе и оставьте свисать на проводах.

При выполнении этого шага удерживайте переднюю панель на корпусе, чтобы она не упала.

Снимите винт(ы), крепящий(ие) переднюю панель.

Поднимите переднюю панель вверх, чтобы освободить её из защёлок в нижней части корпуса.

Отодвиньте переднюю панель от корпуса, чтобы полностью отделить её.

Снимите переднюю панель.

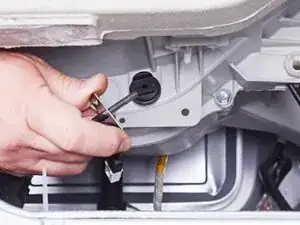

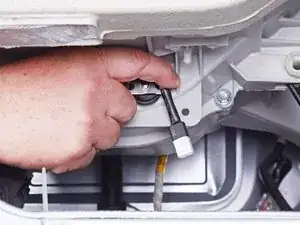

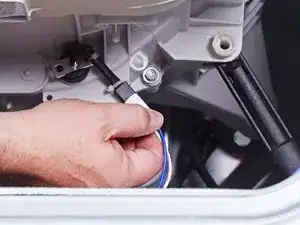

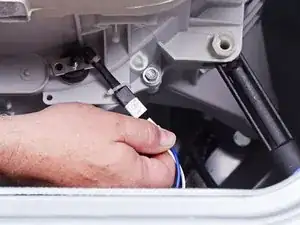

Отсоедините датчик температуры, прикреплённый к корпусу.

Если в устройстве не используются стяжки для крепления термистора, пропустите этот шаг.

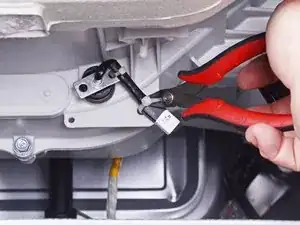

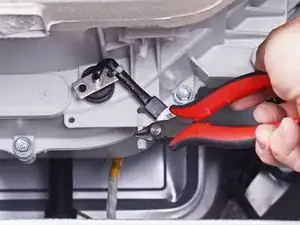

Используйте бокорезы или ножницы, чтобы срезать стяжки, крепящие датчик температуры к корпусу.

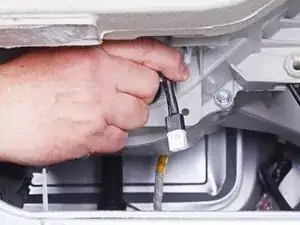

Вытяните датчик температуры прямо из его паза в корпусе, чтобы снять его.
