Замена вентилятора испарителя холодильника Samsung RF28T5001SR

Перед началом ремонта отключите холодильник от электропитания.

Полностью откатите ящик морозильной камеры.

Поднимите и извлеките все контейнеры морозильной камеры из ящика.

Возможно, потребуется открыть дверцы холодильника, чтобы вынуть крупный контейнер.

Пластиковая защёлка фиксирует каждую направляющую ящика на месте.

Используйте отвёртку с плоским лезвием или пальцы, чтобы нажать пластиковую защёлку у внутреннего конца направляющей ящика.

Держась другой рукой за направляющую, слегка потяните её на себя, продолжая нажимать на защёлку, чтобы разблокировать направляющую.

Повторите процедуру разблокировки на другой направляющей ящика.

Когда обе направляющие будут разблокированы, крепко потяните обе направляющие, чтобы выдвинуть их из направляющих канавок на стенках холодильника.

Снимите ящик морозильной камеры.

Чтобы установить ящик обратно:

Нажмите на шестерёнчатый крутящийся вал, пока он не упрётся в самый конец направляющих.

Выровняйте направляющие ящика с направляющими канавками на стенках холодильника.

Закройте ящик морозильной камеры до момента фиксации направляющих на месте.

Если вы не услышали щелчок, визуально проверьте, зафиксировались ли пластиковые защёлки. Возможно, потребуется немного дополнительно вдвинуть направляющие пальцами, чтобы защёлки встали на место.

Снимите два винта длиной 18,5 мм, фиксирующих крышку испарителя к холодильнику, с помощью крестовой отвёртки.

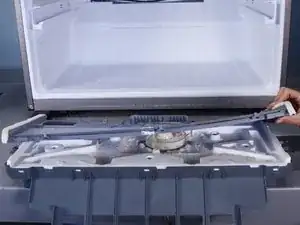

Поднимите нижний край крышки испарителя от холодильника, чтобы освободить нижние защёлки.

Не пытайтесь полностью снять крышку. Она всё ещё подключена несколькими проводами.

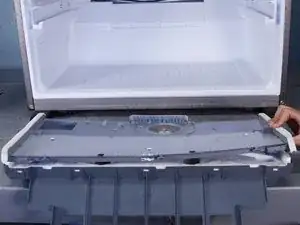

Опустите крышку испарителя вниз, чтобы получить доступ к разъёмам в верхнем правом углу отделения морозильной камеры.

Сожмите нижний край разъёма вентилятора, чтобы разблокировать его от стенки морозильной камеры.

Растяните и отсоедините разъём вентилятора.

Снимите крышку испарителя.

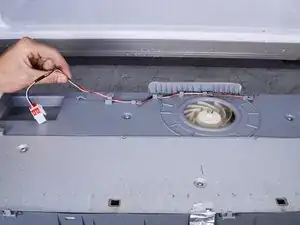

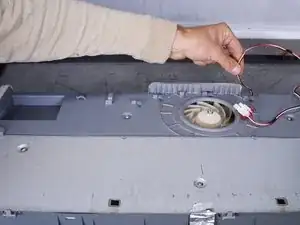

Выведите кабель вентилятора из зажимов крышки испарителя.

Если трудно извлечь кабель из зажимов, сожмите зажимы пассатижами, чтобы увеличить зазор.

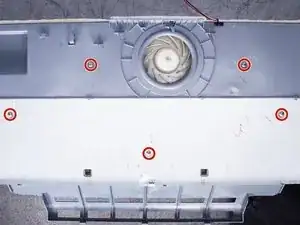

Снимите пять винтов длиной 14,5 мм, фиксирующих заднюю панель к крышке испарителя, с помощью крестовой отвёртки.

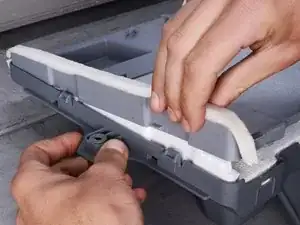

Используйте пальцы, чтобы поддеть и освободить защёлки вдоль короткого края крышки испарителя.

Если периферийная пенная изоляция мешает освобождению защёлок, разрежьте пену ножницами.

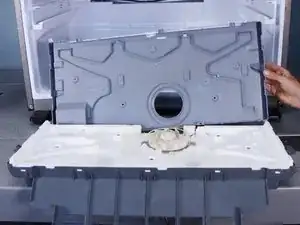

Поднимите и отделите заднюю панель от крышки испарителя.

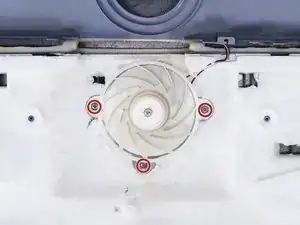

С помощью крестовой отвёртки снимите три винта длиной 14,2 мм, фиксирующих вентилятор испарителя.

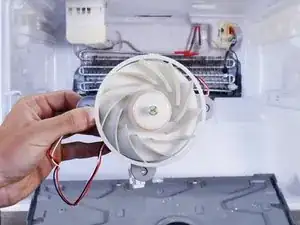

Поднимите и извлеките вентилятор испарителя.

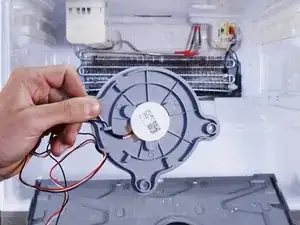

При сборке убедитесь, что вентилятор установлен в правильной ориентации: сторона с центральной этикеткой должна смотреть вниз в сторону крышки испарителя.
