Замена двигателей колёс Neato Botvac 65

Переверните устройство вверх дном.

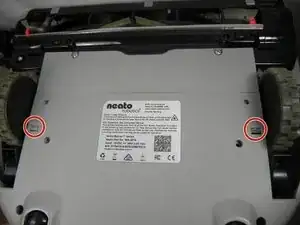

Найдите два (2) винта длиной 20 мм на крышке аккумуляторного отсека.

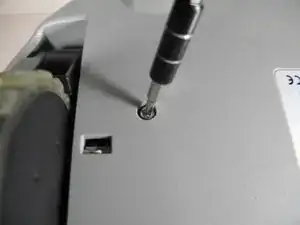

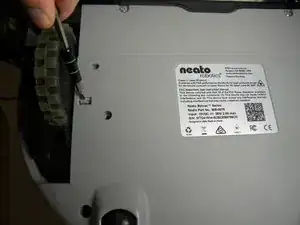

Используйте крестовую отвёртку Phillips #1, чтобы ослабить оба винта.

Снимите заднюю крышку батареи, чтобы открыть доступ к аккумулятору.

Отключите существующий аккумулятор, потянув разъём от основания и нажав на защёлку.

Переверните устройство вверх дном.

Используйте отвёртку, чтобы выкрутить четыре (4) винта длиной 10 мм, расположенные рядом с щёткой, которые закрепляют пластиковую защиту.

Снимите пластиковую защиту щётки.

Снимите пластиковое покрытие с щётки.

Поднимите щётку для очистки или замены.

Переверните устройство вверх дном.

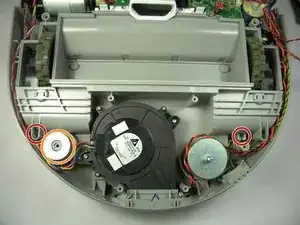

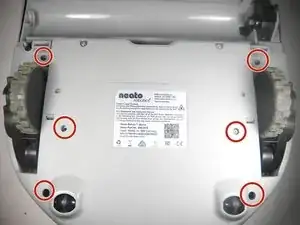

Найдите шесть (6) винтов, соединяющих верхнюю крышку.

Удалите восемь (8) звездообразных винтов с помощью биты T10.

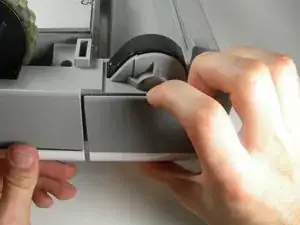

Снимите переднюю крышку щётки с одной стороны, затем с другой.

Переверните устройство в правое положение и разверните.

Найдите две защёлки, соединяющие верхнюю крышку с корпусом устройства.

Осторожно приподнимите верхнюю крышку.

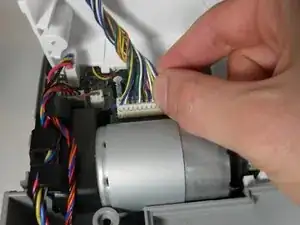

Отключите разъём от материнской платы, чтобы отделить верхнюю крышку от робота.

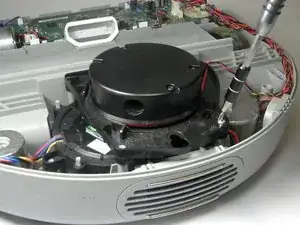

Снимите четыре (4) звездообразных винта длиной 10 мм с помощью биты T10 с нижней панели, где расположен вращающийся инфракрасный датчик.

Осторожно положите датчик на или рядом с роботом, не натягивая провода.

Снимите два (2) винта с помощью биты T10, которые крепят пластиковый защитный кожух над двигателем колеса.

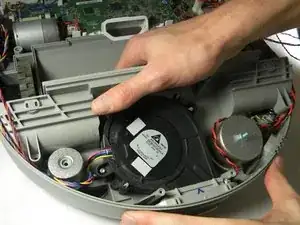

Поднимите металлический груз, чтобы удалить его.

Переверните Botvac, аккуратно избегая падения ИК-датчика или повреждения проводов.

Используя плоскую отвёртку и ткань для защиты, нажмите на защёлки, пока они не войдут в корпус Botvac.

Переверните робота обратно (правой стороной вверх).

Осторожно снимите пластиковую крышку, защищающую двигатель.

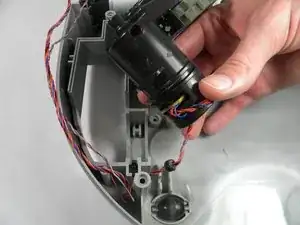

Аккуратно извлеките мотор, который хотите заменить.

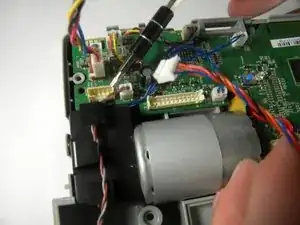

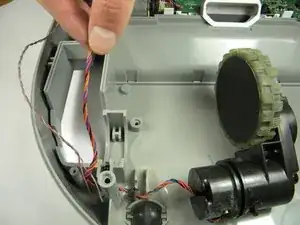

Проследите провода, подключённые к мотору, до материнской платы.

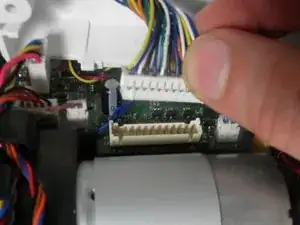

Отключите разъём от материнской платы для соответствующего мотора, который вы заменяете.
