Самодельные инструменты и полезные запасные части для ремонта микроволновой печи.

При ремонте микроволновой печи, помимо классических инструментов, которые мы можем использовать (таких как крестовые отвертки, Torx TT15, мультиметры и т.д.), существует ряд «штуковин», которые могут быть очень полезны для проверки, а также запасные части, которые можно извлечь из других старых, вышедших из строя печей, которые мы порезали на запчасти.

Следует иметь в виду, что высоковольтная часть микроволновой печи в 90% выпускаемых печей идентична или очень схожа. Поэтому компоненты, полученные из одной печи, почти наверняка подойдут для функциональных проверок и изоляции элементов в другой неисправной печи, которая у вас может быть.

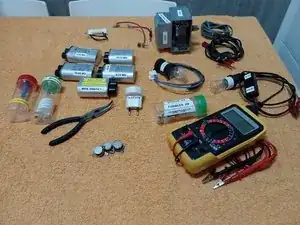

Вещи, которые я показываю, — это компоненты, которые я собрал в коробку, вместе с некоторыми «полезными самодельными инструментами», которые я сделал сам, чтобы упростить проверки и тесты.

Давайте рассмотрим каждый инструмент по отдельности, чтобы понять, что это и что каждый из них может нам дать.

А также какие запасные части стоит собирать.

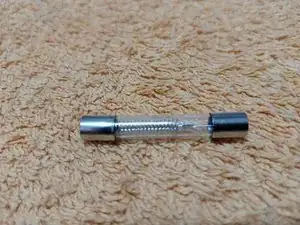

Высоковольтный предохранитель (HV): высоковольтный предохранитель — это компонент, который чаще всего выходит из строя в микроволновых печах. Вы обнаружите его, установленным в различных типах оболочек в большинстве печей. Обычно он соединяет высоковольтный выход трансформатора с высоковольтным конденсатором.

Король неисправностей микроволновки. Высоковольтный предохранитель — король неисправностей микроволновой печи и может перегорать по двум основным причинам.

Причина 1: отказ высоковольтного конденсатора. Это значит, что у вас фактически две проблемы: перегоревший предохранитель и неисправный конденсатор.

Причина 2: износ внутренней нити. Реже, но возможно, предохранитель может перегореть из-за простого износа внутренней нити. В этом случае решением будет его замена и повторная проверка печи.

Поэтому, если вы сталкиваетесь с перегоревшим предохранителем, первым шагом будет замена его на идентичный или немного больший. Если при проверке печи он снова перегорает, тогда вам потребуется заменить и предохранитель, и высоковольтный конденсатор.

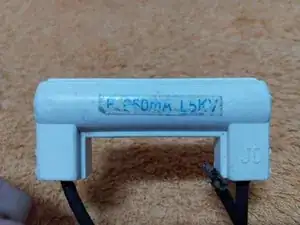

Хотя этот предохранитель похож на те, что используются в общей электронике, он имеет БОЛЬШИЕ физические габариты и рабочее напряжение 5 кВ. Его типичное значение находится в диапазоне от 0,65А до 0,8А. НИКОГДА не используйте предохранитель больше 0,8А, и НИКОГДА — НИКОГДА — не заменяйте предохранитель кусочком провода. Это НЕЛЬЗЯ делать ни при каких обстоятельствах, ради вашей безопасности и безопасности самой печи.

ВИДЕО О ПРЕДОХРАНИТЕЛЕ: https://www.youtube.com/watch?v=Lc96Xt8w...

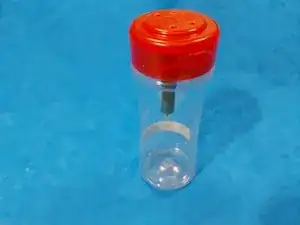

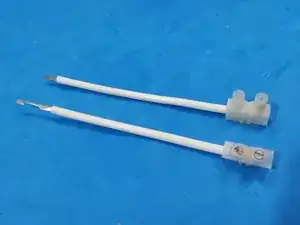

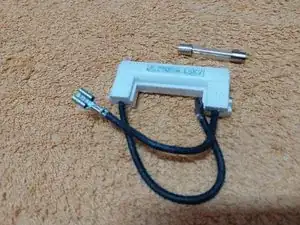

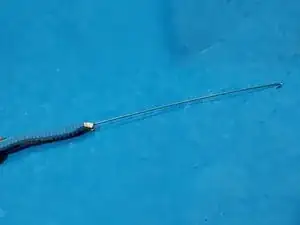

САМОДЕЛЬНЫЙ ИНСТРУМЕНТ: позволяет проверить предохранитель с помощью мультиметра в режиме омметра, не вынимая предохранитель из микроволновой печи.

ПОЯСНИТЕЛЬНОЕ ВИДЕО: https://www.youtube.com/watch?v=pBgEfN63...

Высоковольтный конденсатор. В Испании его часто называют «Condensador de Alta Tensión», в то время как во многих других латиноамериканских странах его называют «Capacitor». Я не собираюсь снова вступать в этот спор (меня устало обсуждать, какое название правильно); в каждой стране говорят по-разному.

Наряду с высоковольтным предохранителем, высоковольтный конденсатор также является королем неисправностей в микроволновых печах. Часто повреждённый конденсатор перегорает защитный предохранитель, поэтому оба компонента потребуется заменить (два повреждённых элемента).

HV-конденсатор может выдерживать до 2000 или 2100 В, как вы увидите, указано на его корпусе. На самом деле он работает примерно при 1500 В. ДА, ВЫ ПРАВИЛЬНО ПРОЧИТАЛИ, 1500 В! Это объясняет, почему он часто выходит из строя в микроволновых печах — это очень большое напряжение для внутреннего бумажно-масляного диэлектрика.

Какие виды неисправностей проявляет конденсатор?

1. Пробой внутреннего диэлектрика: «внутренняя искра» приводит к перегоранию HV-предохранителя. Если вы проверяете его мультиметром, иногда он может показать неисправность, но в других случаях даст ложное «ОК». Это происходит потому, что пробой возникает при высоком напряжении (1500 В), которое мультиметр не может имитировать.

2. Потеря ёмкости или сниженная ёмкость: печь постепенно перестаёт греть. Это можно проверить капациметром.

3. Закороченный конденсатор: внутренний диэлектрик полностью пробит, что приводит к электрической проводимости значительно ниже 10 Мом (из-за внутреннего сопротивления саморазряда). Также может быть измерено короткое замыкание между одним из выводов и металлическим корпусом, но это встречается реже.

При рассмотрении конденсаторов нужно учитывать три параметра, хотя наиболее важным является ЕМКОСТЬ (микрофарады, uF).

1. Ёмкость конденсатора (uF — микрофарады). Вы можете проводить тесты с запасным конденсатором, у которого значение uF немного отличается от установленного в печи. ОДНАКО, БУДЬТЕ ОСТОРОЖНЫ: для постоянной замены ВЫ ДОЛЖНЫ использовать точно такое же значение uF, которое было изначально в печи.

Это связано с тем, что при изменении значения конденсатора вы меняете рабочую частоту печи. Компонент, который повреждается при этом изменении, — это магнетрон, который затем будет перегреваться.

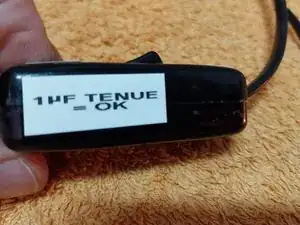

2. Внутренний предохранительный резистор 10 Мом. Это чисто защитная система, которая разряжает конденсатор в течение пары минут после выключения печи. Учтите: вы можете найти старые конденсаторы (старше 15–20 лет), у которых нет этого внутреннего резистора.

ТАКИЕ КОНДЕНСАТОРЫ ОПАСНЫ, ТАК КАК ОНИ ДЕРЖАТ ЗАРЯД ЧАСАМИ.

3. Номинальное напряжение конденсатора. Это значение не означает, что конденсатор работает при 2000 или 2100 В. Оно указывает на то, что он может выдержать напряжения до 2000 или 2100 В. Это наименее критичный параметр, поскольку все конденсаторы для микроволновых печей выдерживают, по крайней мере, 2000 В.

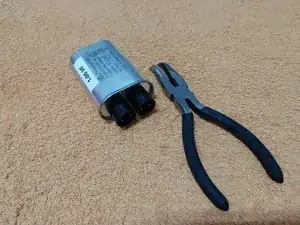

ПЕРЕД тем как обращаться с конденсатором или вынимать его из печи, ВЫ ДОЛЖНЫ обязательно разрядить его в целях безопасности. Сделайте это, коротко замкнув его два вывода плоскогубцами с плоскими губками в течение 5–10 секунд. Также можно использовать провод или ножницы, но плоскогубцы с плоскими губками намного безопаснее и надёжнее. Рекомендуется также замкнуть их дважды, чтобы убедиться.

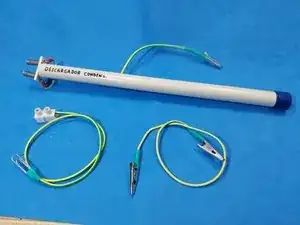

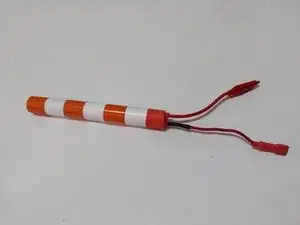

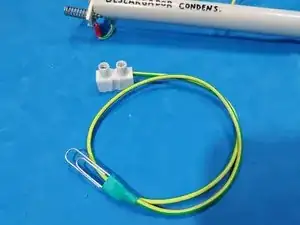

Другие примеры кабелей для разрядки конденсатора и самодельный инструмент, который я сделал с внутренними резисторами.

РАЗЛИЧНЫЕ МЕТОДЫ РАЗРЯДКИ КОНДЕНСАТОРА. ВИДЕО: https://www.youtube.com/watch?v=-XVpuC-t...

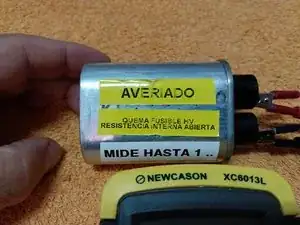

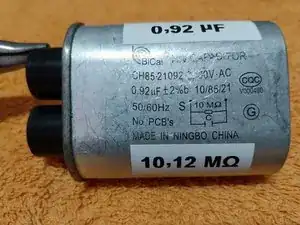

Пример конденсатора, у которого измерение в микрофарадах правильное, и он не замкнут (ни между выводами, ни с корпусом), но при этом всё равно неисправен.

Единственная аномалия, которую он показывает — значение его внутреннего сопротивления, которое читается как бесконечность (или 1), что указывает на разрыв цепи. Это означает, что он сохраняет накопленный заряд — ОПАСНО!

В чём фактическая неисправность? У него полу-пробитый диэлектрик. Конденсатор выходит из строя при работе под высоким напряжением, вызывая пробой напряжения через диэлектрик и перегорание высоковольтного предохранителя.

Предохранитель и конденсатор были заменены.

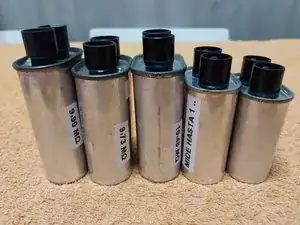

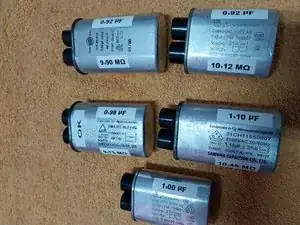

Быстрый способ исключить эту причину — иметь запасной конденсатор для тестирования.

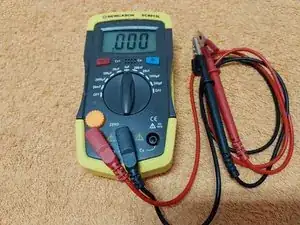

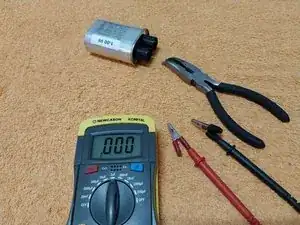

Измеритель ёмкости — полезное устройство для проверки конденсаторов микроволновой печи. Хотя он не обязателен, он определённо полезен и даёт возможность выполнить реальное измерение ёмкости конденсатора в мкФ.

На рынке есть много моделей и ценовых категорий, включая мультиметры с измерением ёмкости. Это лишь один пример.

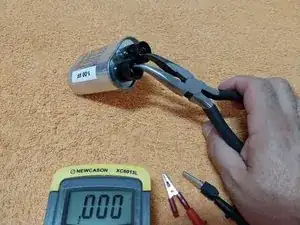

При измерении конденсатора, даже если вы разрядили его перед снятием из печи, ВСЕГДА, ВСЕГДА, ВСЕГДА ЕЩЁ РАЗ РАЗРЯДИТЕ ЕГО, ЗАМЫКИВАЯ ВЫВОДЫ ПЕРЕД ИЗМЕРЕНИЕМ. Это потому, что даже небольшое остаточное напряжение всего 5 или 10 В, накопленное в конденсаторе, может ПОВРЕДИТЬ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО.

Все измерители ёмкости, которые в итоге выходят из строя, повреждаются из‑за измерения конденсатора с накопленным напряжением. Даже если конденсатор не использовался в течение дней, РАЗРЯДИТЕ ЕГО ЕЩЁ РАЗ (ЗАМКНИТЕ ВЫВОДЫ ИЗОЛИРОВАННЫМИ КЛЕЩАМИ); это лучший совет, который я могу дать.

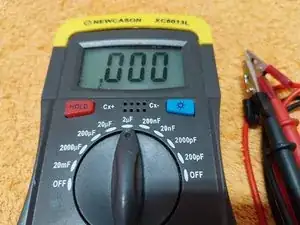

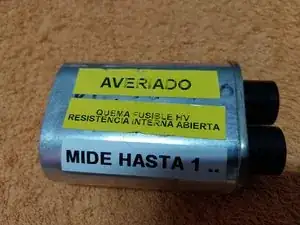

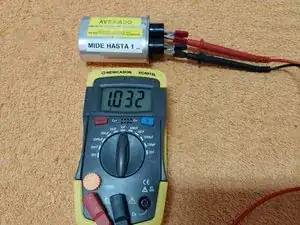

Пример измерения ёмкости неисправного конденсатора с полу-пробитым диэлектриком. Как видно, измерение показывает правильное значение 1 мкФ.

Поэтому важно отметить, что ёмкость конденсатора — не единственный показатель. Нам также нужно проверять их мультиметром в режиме омметра, чтобы проверить возможные замыкания между выводом и металлическим корпусом и проверить их внутреннее сопротивление саморазряда.

ВИДЕО С РАЗНЫМИ МЕТОДАМИ ТЕСТИРОВАНИЯ КОНДЕНСАТОРОВ МИКРОВОЛНОВОЙ ПЕЧИ: https://www.youtube.com/watch?v=LOjMQxmf...

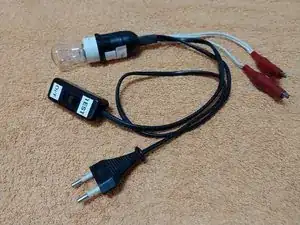

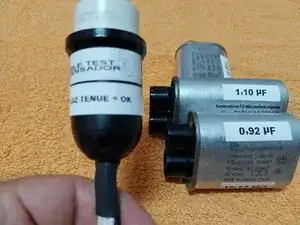

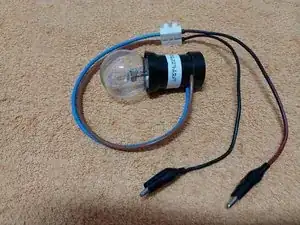

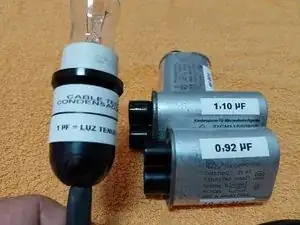

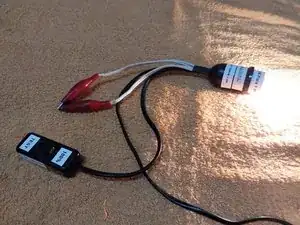

САМОСДЕЛКА — ТЕСТОВЫЙ КАБЕЛЬ С ЛАМПОЧКОЙ Этот тестовый кабель, используемый в виде последовательной лампы, известен уже много лет. Однако НИКТО не использовал его для проверки конденсаторов микроволновых печей до настоящего времени.

Если кто‑то утверждает обратное, пусть покажет мне видео, датированное до 16 мая 2010 года. https://www.youtube.com/watch?v=X0kAPs0X... Поскольку видео были не идеальны, я сделал ремейк, улучшив качество: https://www.youtube.com/watch?v=C7QUDwV2...

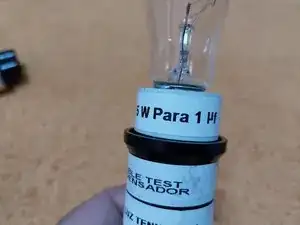

Для тестового кабеля микроволновой печи необходимо использовать лампу накаливания 15 Вт. Обратите на это особое внимание; ВСЕ ДРУГИЕ КОМПАКТНЫЕ ЛЮМИНЕСЦЕНТНЫЕ, СВЕТОДИОДНЫЕ И Т.Д. НЕ ПОДОЙДУТ. Можно даже использовать лампочку от самой печи.

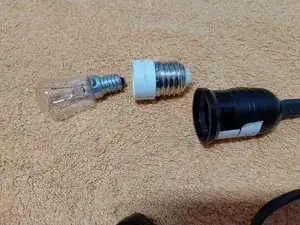

Чтобы сделать кабель пригодным для проверки других типов конденсаторов, я использую патрон E27 с переходником на E14 (для маленькой лампы).

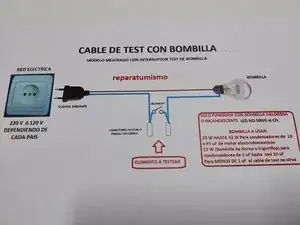

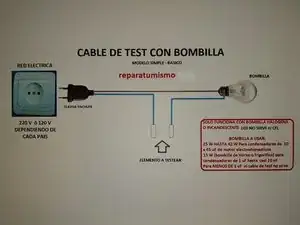

Оригинальная схема базового тестового кабеля и улучшенная с выключателем позволяют нам протестировать лампу.

Соединение, показанное в центре схемы, выполнено внутри патрона, просто чтобы скрыть его и сделать конструкцию более эстетичной.

Вы можете использовать тестовый кабель с лампой 15 Вт (под напряжение вашей страны; подойдет и лампа от печи) для грубой, но очень эффективной проверки конденсаторов в диапазоне от 0,90 мкФ до 1,10 мкФ.

Схема здесь. https://drive.google.com/file/d/1IspqWnQ... Я обновил документ о тестовом кабеле. Для открытия PDF пароль: repara

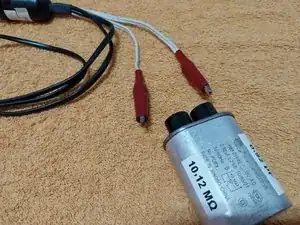

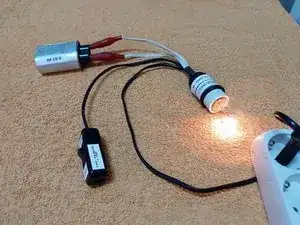

При проверке исправного конденсатора ток проходит через него, поскольку это последовательная цепь, состоящая из конденсатора и лампы. Исправный конденсатор будет тускло светить нить лампы.

При разомкнутом переключателе (то есть когда мы не обходи́м конденсатор) в последовательную цепь входят конденсатор и лампа. Если конденсатор исправен, лампа 15 Вт будет светиться слабо.

ЕСЛИ ЛАМПА СОВСЕМ НЕ ЗАЖИГАЕТСЯ ПРИ ПОДКЛЮЧЕНИИ К КОНДЕНСАТОРУ = НЕКОРРЕКТНО (НЕПРАВИЛЬНО), КОНДЕНСАТОР ИМЕЕТ НИЗКУЮ ЁМКОСТЬ, РАЗРЯДИВШИЙСЯ = НЕИСПРАВЕН.

ЕСЛИ ЛАМПА СВЕТИТСЯ НА 100% ИЛИ ПОЧТИ НА 100% ПРИ ПОДКЛЮЧЕНИИ К КОНДЕНСАТОРУ = КОНДЕНСАТОР С ПРОБИТЫМ ДИЭЛЕКТРИКОМ = КОРОТКОЕ ЗАМЫКАНИЕ = НЕИСПРАВЕН.

ВИДЕО ПО ТЕСТИРОВАНИЮ КОНДЕНСАТОРОВ: https://www.youtube.com/watch?v=LOjMQxmf...

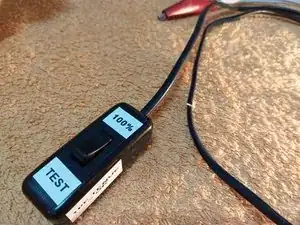

В режиме 100% (ВЫКЛЮЧАТЕЛЬ ЗАМКНУТ) мы просто обходи́м два зажима-крокодила, то есть предоставляем прямой путь питания лампе, поэтому она светится на 100%.

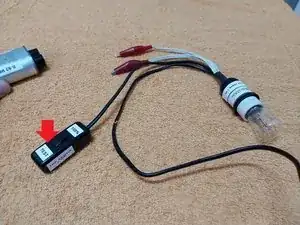

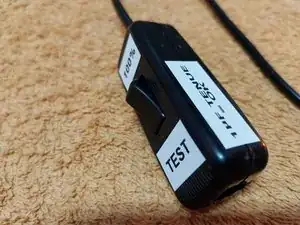

Выключатель позволяет проверить, не перегорела ли лампа. Закрывая выключатель, создаётся та же схема, что в настольной лампе. Выключатель замыкает зажимы-крокодилы; это то же самое, что их замкнуть.

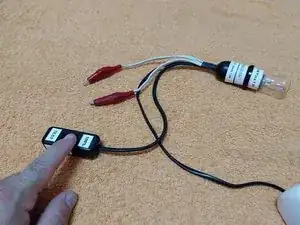

Когда вы нажимаете выключатель (то есть ЗАМЫКАЕТЕ ВЫКЛЮЧАТЕЛЬ), вы замыкаете цепь, и лампа светится на 100%.

Это точно то же самое, как если бы мы замкнули два зажима-крокодила; мы замыкаем цепь. Это объясняется ещё лучше в шаге 17.

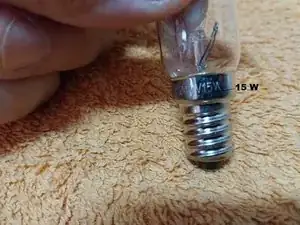

Для проверки конденсаторов вам понадобится лампочка с нитью накала на 15 Вт. Светодиодные лампы и энергосберегающие лампы типа CFL не подходят. Нам нужна лампочка с резистивной нитью, чтобы на ней происходило падение напряжения, что позволяет изменяться уровню свечения.

Какие лампы НЕ подходят для этого использования:

Печные лампы, лампы для холодильников или собственная лампочка микроволновки НЕ подходят, если они светодиодные или CFL. Это связано с тем, что все эти типы ламп содержат электронную плату.

Фото 1 Пример использования: ЛАМПОЧКА ВЫКЛЮЧЕНА, если К НЕЙ НЕ ПОДКЛЮЧЕН КОНДЕНСАТОР и ЕСЛИ ПЕРЕКЛЮЧАТЕЛЬ РАЗОМКНУТ. ВНИМАНИЕ: НА ЗАЖИМАХ ЕСТЬ НАПРЯЖЕНИЕ, ОБРАЩАЙТЕСЬ ОСТОРОЖНО.

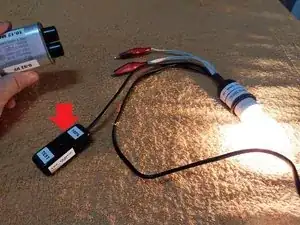

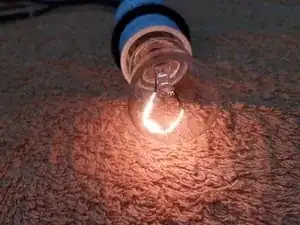

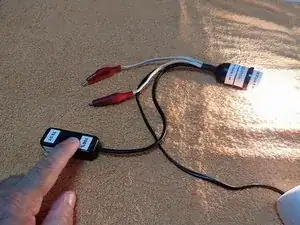

Фото 2 Пример использования: ЕСЛИ МЫ НАЖИМАЕМ ПЕРЕКЛЮЧАТЕЛЬ, МЫ ЗАМЫКАЕМ КРОКОДИЛЫ, ЧТО ЗАСТАВЛЯЕТ ЛАМПОЧКУ СВЕТИТЬСЯ НА 100%. ВНИМАНИЕ: НА ЗАЖИМАХ ЕСТЬ НАПРЯЖЕНИЕ, ОБРАЩАЙТЕСЬ ОСТОРОЖНО.

Фото 3 Пример использования: ЕСЛИ ПЕРЕКЛЮЧАТЕЛЬ РАЗОМКНУТ, НО МЫ ЗАМЫКАЕМ КРОКОДИЛЫ (ТЕСТ ЛАМПОЧКИ ОК), МЫ ВЫПОЛНЯЕМ ТУ ЖЕ ФУНКЦИЮ, ЧТО И В ШАГЕ 2, И ЛАМПОЧКА СВЕТИТСЯ НА 100%. ВНИМАНИЕ: НА ЗАЖИМАХ ЕСТЬ НАПРЯЖЕНИЕ, ОБРАЩАЙТЕСЬ ОСТОРОЖНО.

Неисправность высоковольтного диода встречается в микроволновых печах нечасто, но может привести к тому, что прибор не будет нагревать. Нельзя проверить HV-диод напрямую мультиметром. Его нужно проверять под напряжением выше 9 или 12 В постоянного тока, хотя существуют разные методы тестирования.

Различные видео с разными методами тестирования HV-диодов микроволновых печей: https://www.youtube.com/watch?v=UDagUJc4...

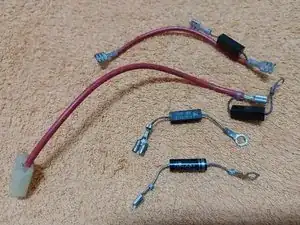

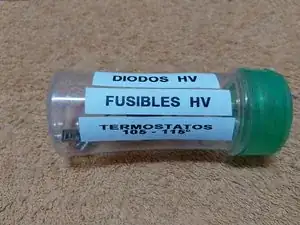

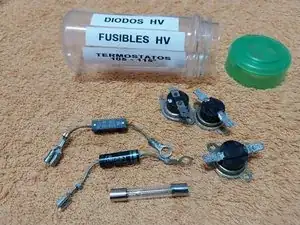

Полезно сохранять несколько диодов из выброшенных печей для целей тестирования. СИМПТОМ НЕИСПРАВНОСТИ: печь не нагревает, а высоковольтный конденсатор и предохранитель в порядке.

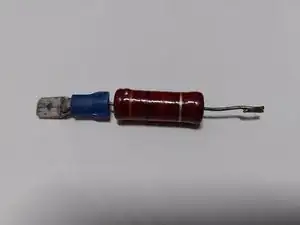

Фото 3: резистор 1 кОм. Он очень полезен при проверке диода под напряжением, предпочтительно 48 В (блок питания принтера может обеспечить это).

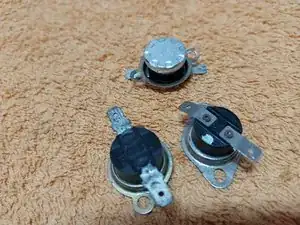

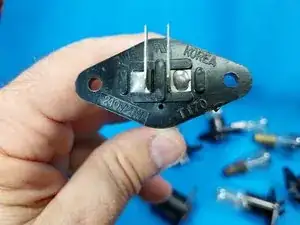

В зависимости от модели микроволновой печи вы можете обнаружить два или даже три термостата: один на варочной камере, другой иногда на нижней стороне камеры и третий рядом с магнетроном. Если любой из них срабатывает при перегреве, он размыкает цепь, прекращая работу. Иногда они перегорают и остаются постоянно разомкнутыми.

Термостат — это просто температурозависимый переключатель, то есть у него только два состояния: ЗАМКНУТ или РАЗОМКНУТ. Существуют нормально замкнутые и нормально разомкнутые термостаты. В печах используются нормально замкнутые термостаты, которые размыкаются при перегреве.

Вот несколько видео по проверке термостатов: https://www.youtube.com/watch?v=cRqXLI52...

САМОДЕЛЬНЫЙ ИНСТРУМЕНТ: Патрон с лампочкой и (2 крокодила или Faston-штекеры). Это крайне полезный, простой в изготовлении и недорогой самодельный инструмент. Он позволяет визуально, легко и просто проверить работу таймера (часов) печи и выходное реле с электронного блока.

Он предоставляет простой способ подтвердить, подаётся ли питание на высоковольтный трансформатор. Неисправный таймер очень легко обнаружить визуально с помощью лампочки.

Вот видео, объясняющее методику и демонстрирующее полезность этого инструмента: https://www.youtube.com/watch?v=WrPb8-vx...

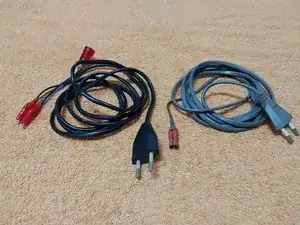

Самодельный инструмент: 2 модели тестовых кабелей, которые я использую. Вот две модели тестовых кабелей, которые я использую и которые очень полезны для проверки компонентов микроволновых печей.

Чёрный кабель: у него два крокодила и в конце неоновая лампа, которая указывает, когда кабель под напряжением.

Серый кабель: этот кабель имеет два изолированных Faston-штекера на конце, полезные для проверки компонентов, например высоковольтного трансформатора.

Также полезен для проверки высоковольтного конденсатора, питая его от сети.

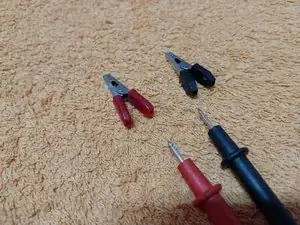

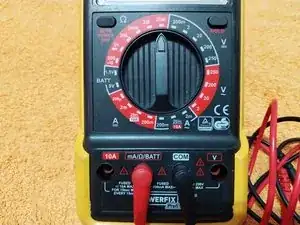

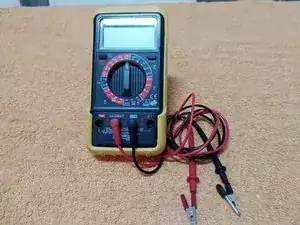

Мультиметр (или омметр, тестер) — у мультиметра много названий в зависимости от страны. О нём много не скажешь, это универсальный инструмент для измерения сопротивления, переменного и постоянного напряжения и прочего.

Несколько видео о пользовании мультиметром: https://www.youtube.com/watch?v=l4vD14yM...

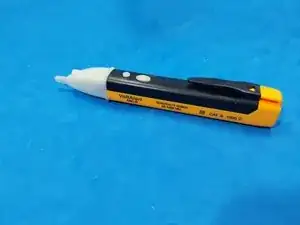

Индикаторная отвертка используется редко, но также может быть полезна.

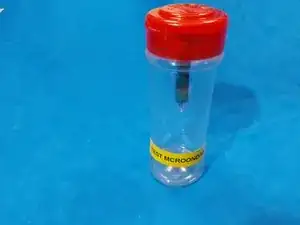

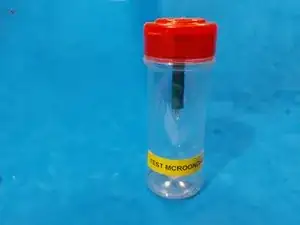

Самодельные инструменты: 2 тестера функции. Это два самодельных тестера для подтверждения работы микроволновки (конкретно, работает ли микроволновка внутри камеры). Один собран с неоновой лампой, другой использует трубку CFL из лампы. https://www.youtube.com/watch?v=gvfdlJGf...

Эти два метода проверки наличия микроволн можно применять только кратковременно, чтобы не повредить магнетрон. Они избавляют от необходимости ставить стакан с водой, нагревать его и проверять через 30 секунд, нагрелась ли вода. С неоновой лампой и с люминесцентной трубкой вы мгновенно видите наличие микроволн.

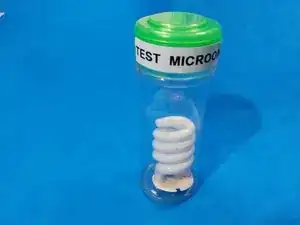

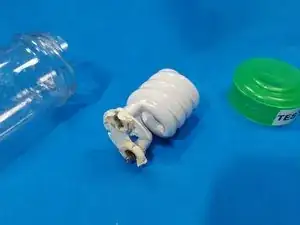

Ещё один тестер с использованием люминесцентной трубки из CFL-лампы: https://www.youtube.com/watch?v=v-mCNVSI...

Как этот, так и предыдущий метод проверки наличия микроволн можно использовать только кратковременно, чтобы не повредить магнетрон. Они избавляют от необходимости ставить стакан с водой и ждать 30 секунд, чтобы проверить нагрев. С неоном и с люминесцентной трубкой наличие микроволн видно мгновенно.

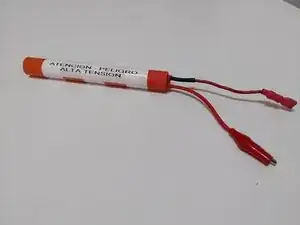

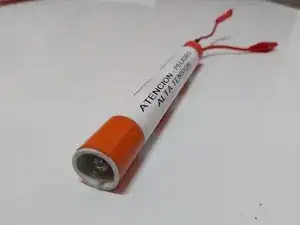

Тестер высокого напряжения для высоковольтного раздела трансформатора микроволновой печи Этот инструмент позволяет безопасно проверить, есть ли высокое напряжение на высокоразрядной обмотке трансформатора микроволновой печи.

Это «новейший инструмент», который я разработал по состоянию на 9 мая 2023 года. Он позволяет безопасно проверить наличие высокого напряжения на высокоразрядной обмотке трансформатора микроволновой печи.

Объясняющий документ IFIXIT здесь: https://es.ifixit.com/Gu%C3%ADa/HERRAMIE...

Вот несколько видеороликов об этом инструменте: https://www.youtube.com/watch?v=k4HNiBZS...

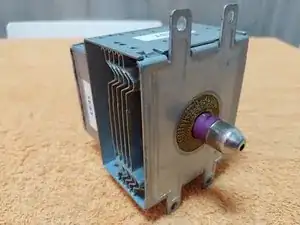

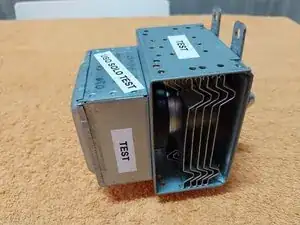

Переработанный магнетрон Этот магнетрон был извлечён из списанной печи. Он очень полезен для проверки работоспособности и исключения отказа магнетрона.

Хотя это может показаться невозможным, мы можем столкнуться (как и с конденсатором) с магнетроном, который по всем измерениям в порядке, но всё равно не работает. Поэтому иметь запасной для тестирования очень полезно.

Видеоролики о магнетроне и способах его тестирования: https://www.youtube.com/watch?v=xv9R8ilF...

ЕЩЁ ОДИН САМОДЕЛЬНЫЙ ИНСТРУМЕНТ: Этот инструмент помогает нам вкручивать винты магнетрона — сложная задача из‑за сильного магнита магнетрона.

Видео использования инструмента: https://www.youtube.com/watch?v=JYZFqB7l...

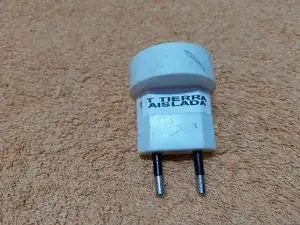

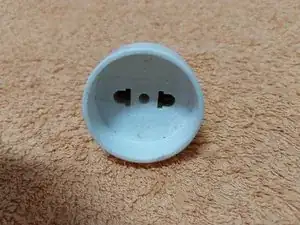

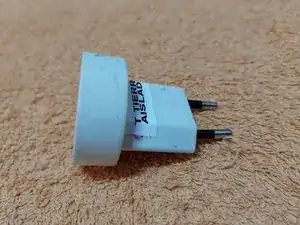

Изолятор сети Это позволяет использовать вилку Schuko с заземлением без фактического подключения заземления. Я храню его среди инструментов для тестирования при проблемах с утечкой на землю. Хотя я почти не пользовался им, иногда полезно иметь его под рукой.

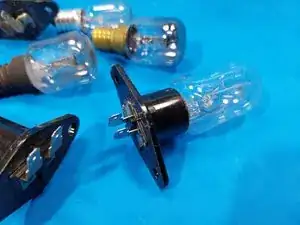

Мы также можем добавлять лампы освещения печи к этим компонентам, так как они помогают в пошаговом тестировании методом исключения. Вот несколько видео: https://www.youtube.com/watch?v=TAYnLRLC...

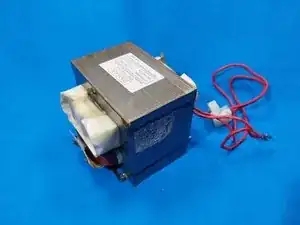

Трансформатор высокого напряжения Всегда полезно иметь его под рукой для возможного тестирования. Вот несколько видео: https://www.youtube.com/watch?v=VTrLaCVR...

Другие переработанные элементы Это дополнительные компоненты, извлечённые из списанных печей, которые также могут помочь при тестировании и диагностике компонентов:

Защитные резисторы.

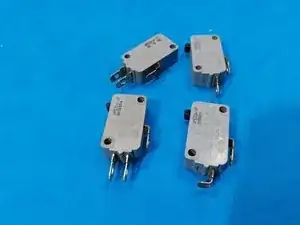

Дверные выключатели.

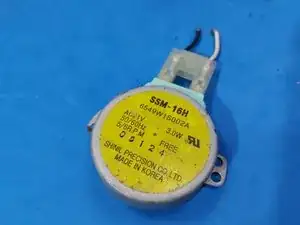

Мотор вращающегося поддона ВНИМАНИЕ: существуют три различных напряжения для этих моторов: 230 В для Европы, 21 В и 110 В для стран с сетью 110 В.

Я не считаю этот документ завершённым; он открыт для улучшений и включения новых идей и инструментов.

Я буду продолжать обновлять эту информацию по мере появления новых идей. В любом случае, для желающих узнать больше у меня есть КУРС РЕМОНТА МИКРОВОЛНОВЫХ ПЕЧЕЙ, где я объясняю, видео за видео, ВСЕ компоненты базовой печи.

ВИДЕО ИЗ КУРСА ПО КОМПОНЕНТАМ МИКРОВОЛНОВОЙ ПЕЧИ: https://www.youtube.com/watch?v=NaJqSfd5...
