Разборка Miele W4164

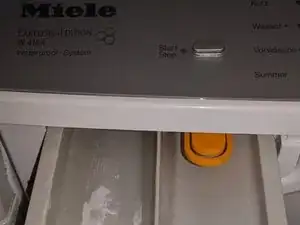

Ящик для моющего средства выньте, нажав вниз жёлтый рычаг, чтобы полностью снять его.

Крышка имеет небольшую панель с обеих сторон, которую можно поддеть маленькой отвёрткой.

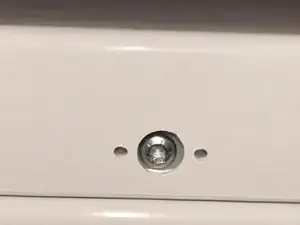

Под каждой из этих заглушек находится винт Torx T20, снимите его.

Крышку теперь можно приподнять спереди и затем слегка сдвинуть назад. Сзади она лишь немного зацеплена.

На левой боковой панели вверху явно видны три винта и три винта сзади, все Torx T20. Их необходимо удалить. Внимание: три верхних винта идентичны нижнему винту сзади, два остальных задних винта отличаются.

Внимание: боковую панель пока нельзя снять, на этом шаге только ослабьте винты.

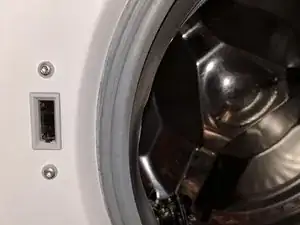

Снимите два винта Torx T20 от замка дверцы.

Снимите винт Torx T30 под заливным отверстием.

Слегка приподнимите крышку панели управления сзади и снимите её.

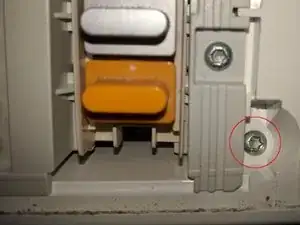

Панель управления закреплена одним винтом с правой стороны, снимите этот винт Torx T20.

Не снимайте здесь никаких других винтов.

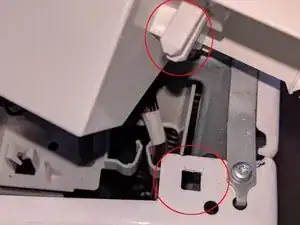

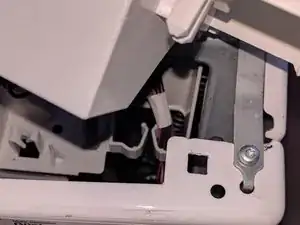

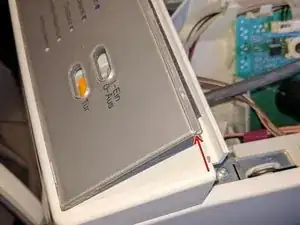

Блок управления закреплён в двух местах: справа от ящика для моющего средства и в крайнем правом положении.

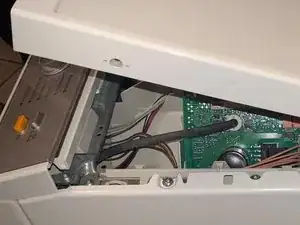

Осторожно отожмите блок там, он всё ещё соединён проводами, поэтому положите блок аккуратно на корпус машины.

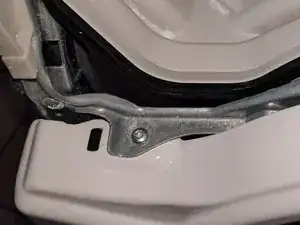

Спереди он всё ещё прикручен двумя винтами Torx T20 справа и слева — ослабьте их, удерживая переднюю панель, чтобы она случайно не упала и не повредилась. Спереди есть небольшая фиксация на правом винте через металлический кронштейн.

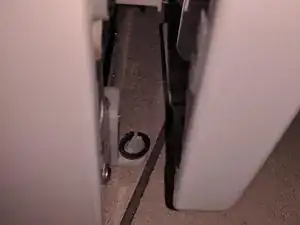

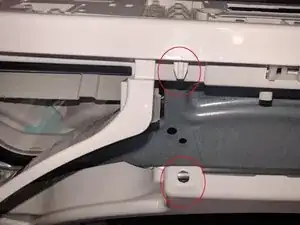

Передняя панель зацеплена за маленькие опоры, приподнимите слегка, чтобы снять. Убедитесь, что резиновый демпфер остаётся на опорах. Передняя панель всё ещё соединена с машиной резиновым чехлом. Продолжайте удерживать переднюю панель.

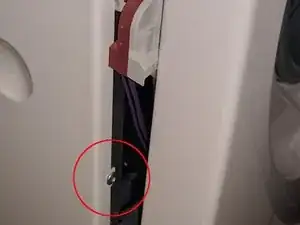

Теперь сдвиньте переднюю панель немного, чтобы можно было открутить 3 винта Torx T20 на левой передней части. Затем вставьте переднюю панель обратно и закрепите её двумя верхними винтами. Левая передняя панель теперь может быть снята. Внимание: при установке левой передней панели позже она будет зацеплена в нижней части.

Будьте осторожны при установке левой боковой крышки позже, она будет немного зацеплена в нижней части.

Если машина будет эксплуатироваться при открытой передней части, сначала необходимо закрепить замок дверцы. Винт под ободом дверцы также должен быть затянут.
