Замена панели кнопок Black and Decker BL3000S

Перед разборкой основания блендера убедитесь, что блендер отключён от электросети.

Поднимите кувшин прямо вверх от основания, не наклоняя его.

Снимите три верхних винта основания 1/4 дюйма с помощью крестовой отвертки.

Снимите два накладных элемента ножек основания рядом с сетевым шнуром с помощью плоскогубцев или шлицевой отвертки.

Это открывает доступ к винтам основания под ними.

Удалите следующие винты, которые закрепляют верхнюю и нижнюю половины основания.

Один винт Phillips 1/4 дюйма

Один винт TA-20

Обе отвертки должны иметь минимальную длину стержня 3 дюйма.

Отвертки с удлинителями не пройдут через отверстия доступа.

Поднимите верхнюю половину основания от нижней половины, чтобы открыть внутренний механизм.

После снятия верхней части основания печатная плата должна быть ясно видна внутри.

Снимите четыре винта на плате.

Два находятся с левой стороны.

Два находятся с правой стороны.

Удалите следующие припаянные соединения с помощью паяльника:

Провода мотора

Провода сетевого шнура

Поднимите печатную плату прямо вверх, чтобы вынуть её из основания.

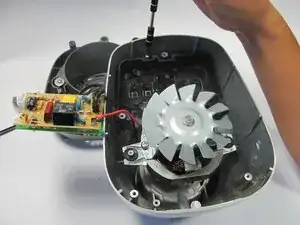

После того как плата освобождена от винтов, её можно отвести в сторону, чтобы получить доступ к кнопкам.

Сверху необходимо удалить один винт, как показано.

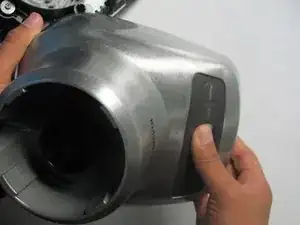

Нажмите сильно с внешней стороны блендера на лицевую панель кнопок, чтобы высвободить её из зафиксированного положения.

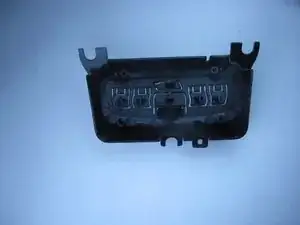

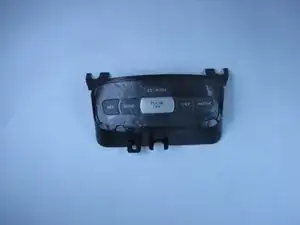

Представлены вид спереди и вид сзади рабочей рамки кнопок BL3000S.

Проверьте наличие трещин, изгибов, загрязнений или отсутствующих выступов и креплений.
