Замена зубцов пластикового замка-молнии

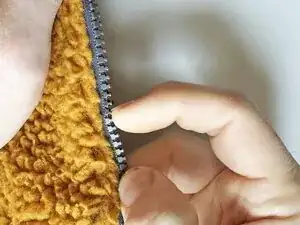

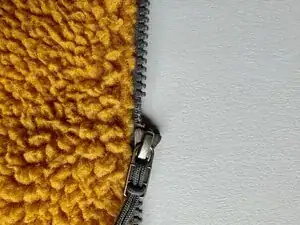

Пластиковые зубцы (Vislon®) состоят из множества мелких деталей, которые взаимодействуют, чтобы замок-молния работал. Когда один или несколько пластиковых зубцов отсутствуют на тесьме замка, молния может работать неправильно: расстёгиваться или ползунок может сходить с направляющей.
Это руководство содержит пошаговые инструкции по установке запасных деталей YKK Revived, с использованием специализированного инструмента, разработанного YKK для замены отдельных зубцов на молниях #5VS.
Это руководство предназначено для профессиональных ремонтников, имеющих доступ к этим инструментам.
Альтернативно, изделия Patagonia можно сдать в местный розничный магазин для оценки ремонта или отправить в Patagonia через их сервис почтового ремонта.
ВАЖНО! Перед началом:
1. Определите тип замка-молнии, чтобы убедиться, что изделие пригодно для этого ремонта.
2. Убедитесь, что повреждены только зубцы замка, сверившись с диагностикой проблем пластиковых зубцов.
ПРЕДУПРЕЖДЕНИЕ! Мелкие детали. Patagonia не рекомендует проводить эти ремонты на одежде для детей до 3 лет. Вместо этого рекомендуется вернуть изделие для профессионального ремонта.
Вернуться на главную страницу ухода и ремонта Patagonia.
Шаг 1

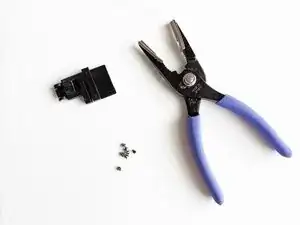

Для этого ремонта потребуются:
Плоскогубцы для установки запасных деталей YKK Revived

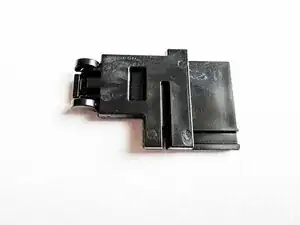

Установочная пластина YKK Revived
Запасные зубцы YKK Revived
Примечание: хотя запасные зубцы металлические, они разработаны для замены пластиковых зубцов.
Проверьте руководство по идентификации замков-молний, чтобы подтвердить соответствующий тип и размер замка. Установочная пластина и запасные зубцы совместимы только с молниями #5VS — некoтированными, размером 5, с пластиковыми зубцами.
Шаг 2
Рассогните молнию.
Проверьте ещё раз, что по линии молнии нет других проблем, таких как отсутствующий короб, повреждённый штырь или разорванная тесьма.

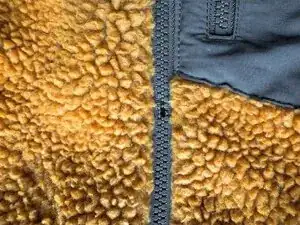

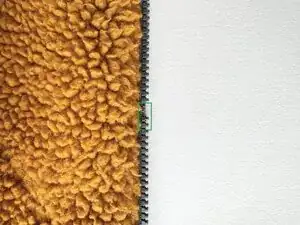

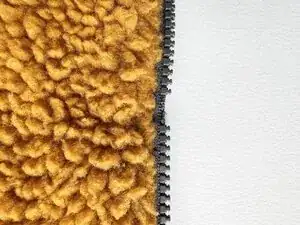

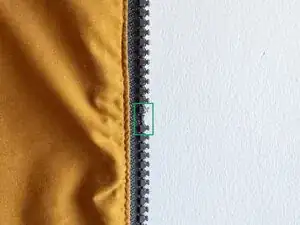

Найдите область(и) на тесьме замка, где отсутствуют зубцы.
Проверьте обе стороны тесьмы замка.
Если повреждены или отсутствуют более 3 подряд идущих зубцов, требуется замена всей линии молнии.
Шаг 3
Проверьте зубцы, прилегающие к пустой области.
Если зубец повреждён, используйте кусачки-торцевые ножницы, чтобы удалить повреждённый зубец с тесьмы, отрезая по краю зубца, затем аккуратно оттяните оставшуюся часть зубца с тесьмы.
Шаг 4

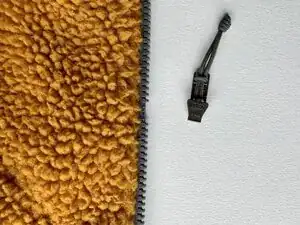

Проверьте имеющийся ползун:
Если ползун всё ещё на месте, переходите к следующему шагу.
Если ползун отсутствует, и на стороне коробки линии молнии отсутствуют зубцы, используйте любую пустую область на линии молнии, чтобы установить новый ползун на направляющую. Затем переходите к следующему шагу.
Если ползун отсутствует, и на стороне коробки линии молнии нет отсутствующих или повреждённых зубцов, следуйте руководству Замена ползуна пластикового замка. Затем переходите к следующему шагу.
Шаг 5

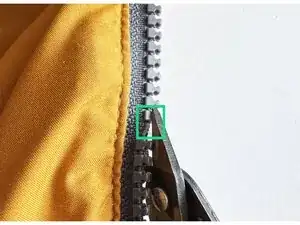

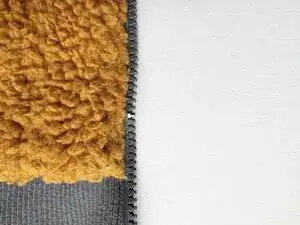

Совместите одиночный запасной зубец с тесьмой замка рядом с существующим неповреждённым пластиковым зубцом.
Зубец должен располагаться на кромочном шнуре тесьмы замка.
Если требуется несколько зубцов, каждый зубец нужно устанавливать по одному, начиная с зубца, прилегающего к неповреждённому зубцу.
Шаг 6

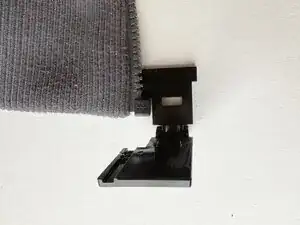

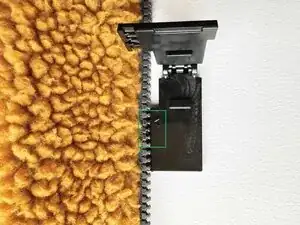

Откройте установочную пластину и подведите её под зубцы молнии так, чтобы запасной зубец сел в отмеченную канавку на кромке пластин ы.

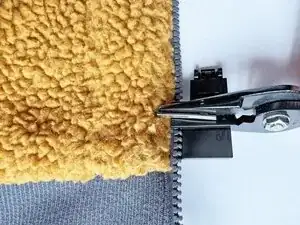

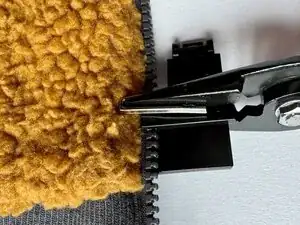

Закройте установочную пластину и разместите плоскогубцы в горизонтальном углублении в центре пластины.
Сожмите плоскогубцы сильно, чтобы захватить и обжать запасной зубец.
Шаг 7

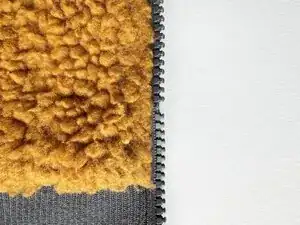

Повторите предыдущие два шага для всех дополнительных отсутствующих зубцов.
Планируйте порядок замены так, чтобы каждый устанавливаемый зубец всегда прилегал на тесьме к существующему неповреждённому зубцу или только что установленному зубцу.
Напоминание: это следует делать только в области с 3 или менее отсутствующими зубцами. Если отсутствует более 3 зубцов, требуется замена всей линии молнии.
Шаг 8

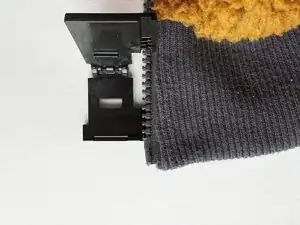

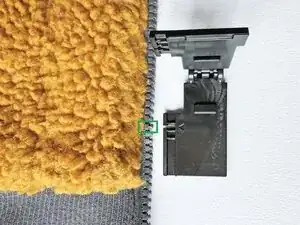

Чтобы установить зубцы вблизи других частей замка, таких как короб или штырь, выполняйте предыдущие шаги, аккуратно располагая установочную пластину в стороне от этой детали.
Возможно, не удастся установить зубцы близко к верхним или нижним стопорам на карманных молниях.
Шаг 9
Застегните ранее повреждённую линию молнии.

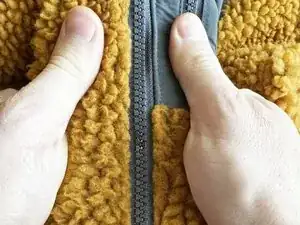

Потяните горизонтально с обеих сторон изделия, чтобы проверить, не расстаётся ли молния.

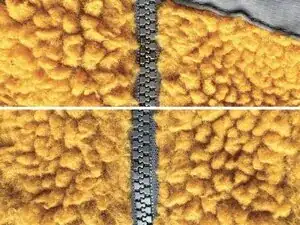

С замком в закрытом положении проверьте, правильно ли вновь установленные зубцы выровнены с зубцами на другой стороне молнии.
Шаг 10
Выполните окончательную проверку, чтобы убедиться, что бегунок молнии плавно перемещается по установленных зубьям:
Зуб ослаблен: зуб плотно не прикреплён к ленте молнии и шевелится при прикосновении.
Недостаточное давление: зуб сидит плотно и не шевелится, но зуб слишком толстый, поэтому бегунок не скользит плавно по установленным зубьям.
В обоих случаях повторно установите зуб и приложите сильное давление, пока зуб не перестанет шевелиться и бегунок не будет плавно перемещаться по нему.

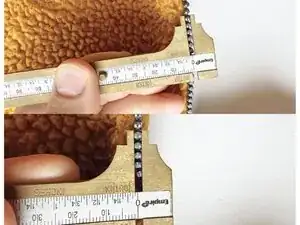

При наличии используйте штангенциркуль, чтобы убедиться, что высота установленного зуба совпадает с высотой существующих зубьев.
Шаг 11

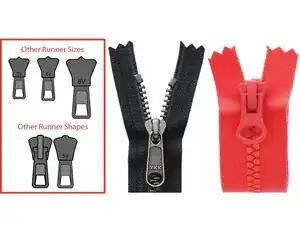

Вариации: Существует множество разновидностей пластиковых зубчатых молний, включая разные размеры и формы бегунков и зубьев. В настоящее время YKK предоставляет запасные зубья и инструменты только для молний #5VS.
Отсутствующие бегунки: если бегунок молнии отсутствует, замените бегунок до установки зубьев. Проверьте бегунок, чтобы убедиться, что он подходящего размера и типа для изделия.
Кармашек: Зубья молнии карманов также можно заменить этим способом, если зубья молнии имеют размер #5VS. Однако замена зубьев рядом с нижними и верхними стопорами может быть невозможна из‑за формы установочной пластины.
Перевод руководства с ifixit.com
