Установка пластикового кнопочного крепления с использованием ручного пресса
Пластиковые кнопки встречаются во многих изделиях Patagonia (вот почему они называются Snap‑T!) и используются для соединения двух кусков ткани. Когда пластиковая кнопка ломается или отпадает, необходимо установить новую.
Это руководство покажет, как заменить повреждённую или отсутствующую пластиковую кнопку без шитья. Чтобы убедиться, что этот способ применим, подтвердите, что обе части повреждённой кнопки (крышка и гнездо/штырь) видимы. Также проверьте ткань вокруг старой кнопки на наличие разрывов или повреждений, больших, чем небольшое отверстие. Если ткань повреждена, перед заменой кнопки потребуется пришить укрепляющую заплату.
Это руководство предназначено для профессиональных ремонтников с доступом к настольному ручному прессу. Если вы используете ручной инструмент для установки кнопок, следуйте этому руководству.
В качестве альтернативы, изделия Patagonia можно отнести в местный розничный магазин для оценки ремонта или отправить в Patagonia через их почтовую сервисную службу ремонта.
Приступим к ремонту!
ПРЕДУПРЕЖДЕНИЕ! Мелкие детали. Patagonia не рекомендует проводить такие ремонты на одежде, предназначенной для детей до 3 лет. Вместо этого рекомендуем вернуть изделие для профессионального ремонта.
Связанное руководство: Установка металлической кнопки с использованием ручного пресса
Вернуться на главную страницу ухода и ремонта Patagonia.
Шаг 1

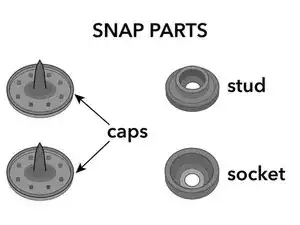

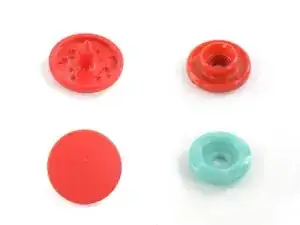

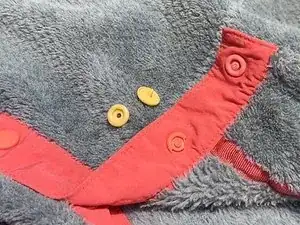

Полный комплект пластиковой кнопки состоит из трёх типов частей: крышек, штыря и гнезда. При использовании гнездо и штырь защёлкиваются между собой, а крышка удерживает каждую из них с другой стороны ткани.

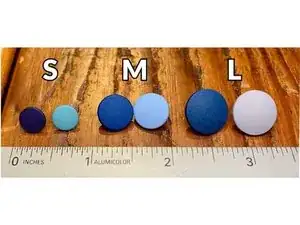

Существуют три размера пластиковых кнопок Patagonia:
Малый 14L (0.35 дюйма, 8.9 мм)
Средний 20L (0.5 дюйма, 12.7 мм)
Большой 24L (0.6 дюйма, 15.3 мм)
Шаг 2
Для каждой части кнопки имеется металлическая матрица: матрица для крышки, матрица для гнезда и матрица для штыря. Матрицы специфичны для размера кнопки.
Совет ремонтника Patagonia: Матрицы для гнезда и штыря выглядят как противоположная часть кнопки, чтобы пластиковая деталь защёлкнулась прямо в неё.
Шаг 3

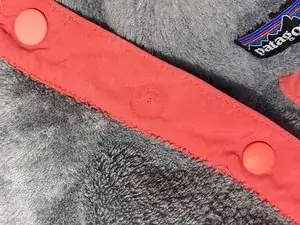

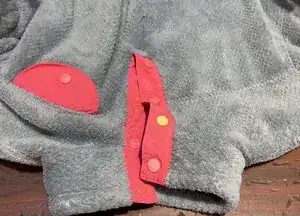

Найдите сломанную или отсутствующую кнопку.
Подберите запасные части кнопки:
Повреждена сторона гнезда — гнездовая часть и крышка
Повреждена сторона штыря — штырь и крышка
Обe стороны повреждены — штырь, гнездо и две крышки
Если вы заменяете только одну сторону, убедитесь, что новая деталь защёлкивается в оставшуюся часть.
Если сломанная кнопка требует удаления, смотрите Шаг 4. В противном случае переходите к Шагу 5.
Шаг 4
Наденьте защитные очки, чтобы уберечь глаза от осколков кнопки.
Используя торцевые кусачки или кусачки под обрез, подденьте одну сторону кусачек между повреждённой кнопкой и тканью.
Аккуратно отрежьте повреждённую кнопку до полного её удаления.
Будьте осторожны, чтобы не повредить ткань.
Утилизируйте обломки кнопки ответственно.
Шаг 5

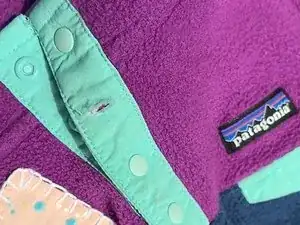

Должно быть небольшое отверстие там, где была исходная кнопка — используйте его как ориентир для замены кнопки.
Если ткань вокруг старой кнопки разорвана или повреждена больше, чем небольшое отверстие, наложите заплату для укрепления участка перед заменой кнопки.
Шаг 6
Установите матрицу крышки в нижнее гнездо ручного пресса и вставьте крышку в матрицу плоской стороной вниз, чтобы пластиковый штырь был направлен вверх.

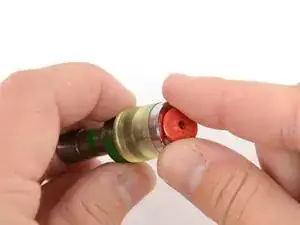

Защёлкните гнездо или штырь в соответствующей матрице.
Совет ремонтника Patagonia: Матрицы для гнезда и штыря выглядят как противоположная часть кнопки, чтобы пластиковая деталь защёлкнулась прямо в неё.
Шаг 7

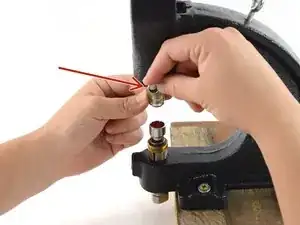

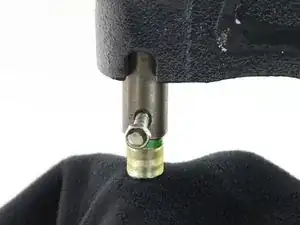

Используйте пальцы, отвёртку или шестигранный ключ, при необходимости, чтобы отвинтить затяжной механизм на боковой части пресса рядом с верхним гнездом матрицы.
Вставьте матрицу снизу и удерживайте её на месте.
Затяните затяжной механизм.
Шаг 8
Разместите изделие над нижней матрицей так, чтобы отверстие в ткани совпало с пластиковым штырем новой крышки.
Убедитесь, что лишняя ткань не попала внутрь пресса и что ориентация изделия правильная.

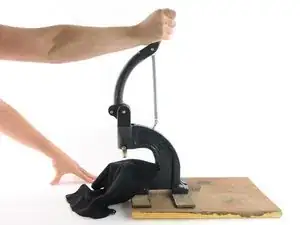

Удерживайте ткань одной рукой, затем другой рукой потяните вниз рычаг пресса.
Для надёжной установки требуется значительное усилие — тяните сильно!
Шаг 9

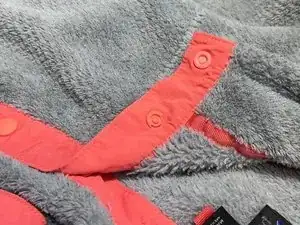

Снимите изделие с пресса и проверьте, защёлкивается ли новая кнопка в противоположную часть.
Правильно закреплённая кнопка сплющивает стержень крышки в гнезде/штырь. В зависимости от типа используемых матриц это приведёт к одному из двух результатов:

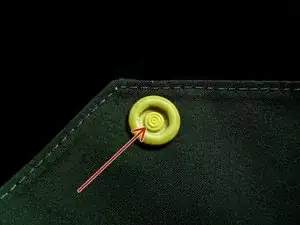

Три концентрических круга, видимые в центре кнопки (сопоставьте с изображением №2)

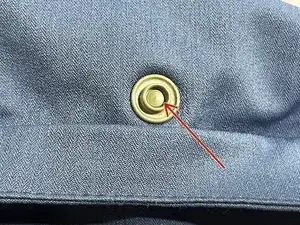

Форма «шляпки‑гриба» в центре кнопки (сопоставьте с изображением №3)
Если кнопка вращается на месте, она не зафиксирована. Повторите предыдущий шаг.
Если вы заменяете обе стороны кнопки, повторите эти шаги с другой стороны, используя соответствующие матрицы и детали.
Шаг 10
Защёлкните две половинки кнопки вместе, чтобы убедиться в их правильном выравнивании и работоспособности.
