Quiksilver The Fifty50 Замена цифровой батареи
Это руководство по замене объяснит, как правильно извлечь цифровую батарею из спортивных часов Quiksilver The Fifty50. Перед началом убедитесь, что у вас есть необходимые инструменты, и хотя бы бегло просмотрите инструкции, чтобы понять, как будут выглядеть шаги замены батареи, чтобы по ходу работы не было неожиданных ситуаций.
Шаг 1
Разместите часы лицом вниз на твердой поверхности.
Осторожно используйте отвертку и отожмите одну сторону ремешка.
Медленно снимите ремешок, отодвинув один из скрытых металлических держателей ремешка.
Если у вас возникают трудности при снятии ремешка, можно использовать шлицевую отвертку 3.5 мм или любой другой инструмент, который облегчит этот шаг.
Шаг 2
Осторожно вытяните шпильку из ремешка.
Аккуратно обращайтесь с маленьким металлическим держателем, он острый и его может быть трудно найти, если потеряется.
Шаг 3
Снимите четыре винта 1.1 мм, удерживающих заднюю панель, с помощью крестовой отвертки Phillips #00.
Шаг 4
Осторожно отделите заднюю панель от корпуса часов.
Будьте внимательны, чтобы не потерять четыре винта 1.1 мм, иначе заднюю панель не удастся установить обратно.
Шаг 5
Осторожно поднимите белый пластиковый круглый элемент из корпуса часов.
Шаг 6
Снимите четыре винта 1.1 мм на металлическом держателе с помощью крестовой отвертки Phillips #00.
Шаг 7
Извлеките большую круговую аналоговую батарею.
Шаг 8

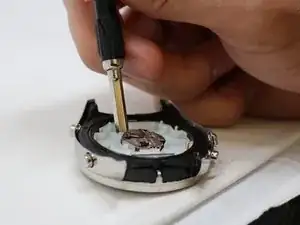

С помощью крестовой отвертки Phillips #00 снимите два винта 1 мм, крепящие плату к устройству.
Шаг 9

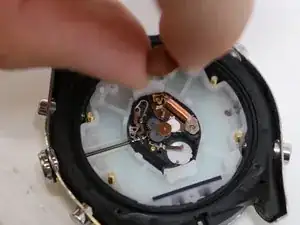

Извлеките зелёный круглый модуль с помощью пинцета.
Шаг 10

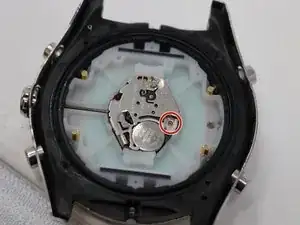

С помощью крестовой отвертки Phillips #00 снимите винт 1.1 мм, удерживающий держатель цифровой батареи.
Шаг 11

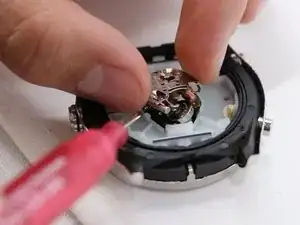

Используйте магнитный съемник, чтобы извлечь маленький винт.
Будьте осторожны, чтобы не потерять этот винт — он важен для сборки часов обратно.
Шаг 12
Поднимите держатель батареи.
Шаг 13
Извлеките цифровую батарею из разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
