Oura Ring 3 - Ремонт зарядного устройства

Это руководство поможет устранить неисправность зарядного устройства Oura Ring 3.

Со временем, в зависимости от используемого зарядного устройства, перегорает либо предохранитель, либо один/несколько развязывающих конденсаторов, расположенных после предохранителя в цепи.

Зарядное устройство будет проявлять следующее поведение, когда оно выходит из строя:

  1. Индикаторный светодиод не загорается. Это означает, что предохранитель перегорел и требует замены.
  2. Индикатор светится желтым, оранжевым или красным цветом, в зависимости от выходного напряжения зарядного устройства. Я заметил, что с зарядным 5.2 В он был оранжевым, с зарядным 4.9 В — желтым. Обратите внимание, что это также приводит к нагреву основного чипа зарядки, так как в цепи происходит короткое замыкание. Поэтому рекомендую не оставлять шнур USB‑C включенным надолго после обнаружения такого цвета — сразу отключите кабель. Это означает, что один из конденсаторов замкнул и требует замены.

Предохранитель находится рядом с портом USB‑C. Конденсатор, который перегорает, варьируется, но по моему опыту это более крупный (черного цвета) конденсатор рядом с предохранителем.

Обратите внимание на следующее:

  1. Обычно предохранитель и конденсатор перегорают вместе; вы вряд ли найдете сгоревший конденсатор без перегоревшего предохранителя.
  2. Если у вас нет предохранителя 0402 и вы не хотите ждать/не беспокоитесь, можно просто перемкнуть две контактные площадки на печатной плате, и устройство будет работать аналогично.
  3. Чтобы определить, какой конденсатор вышел из строя, необходимо поочередно удалять конденсаторы и проверять мультиметром в режиме «диод» на наличие проводимости. Делайте это после удаления каждого конденсатора, пока не прекратится звуковой сигнал/короткое замыкание. Рекомендуется начинать с конденсаторов, расположенных очень близко к порту USB‑C, но причиной могут быть и те, что вокруг самого чипа.

Обычной паяльной станции достаточно, но станция с горячим воздухом значительно упростит и ускорит работу.

Следуйте руководству по разборке устройства и затем соберите его обратно.

Шаг 1

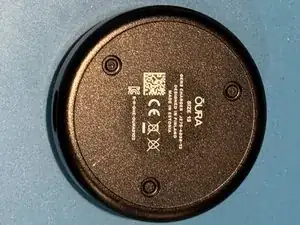

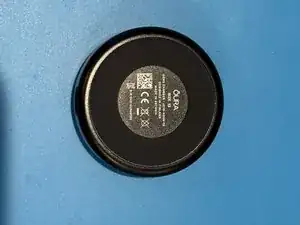

Начните с того, что положите зарядное устройство лицевой стороной вниз на резиновый коврик или поверхность, которая предотвратит скольжение/движение.

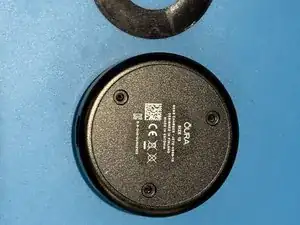

Затем используйте пластиковый ломик или любой инструмент с очень тонким краем, чтобы пройти по периметру резинового кольца и открыть винты. Если делать это аккуратно очень тонким инструментом, на резиновом кольце не останется следов.

Снимите 3 винта с помощью небольшой отвертки. Насколько я помню, это биты T5.

Шаг 2

После снятия винтов нижняя крышка корпуса легко снимается, защелок нет.

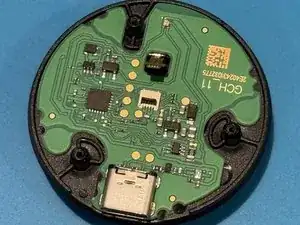

Чтобы извлечь плату, убедитесь, что вы отсоединили ленточный кабель, идущий к беспроводной катушке.

Теперь вы можете отделить все три части, чтобы работать только с печатной платой.

Шаг 3

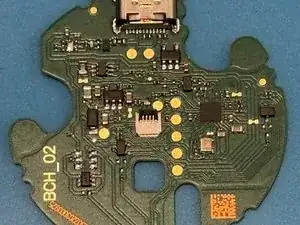

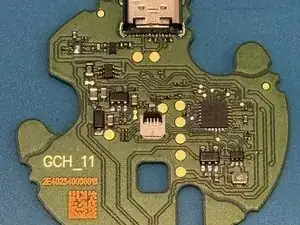

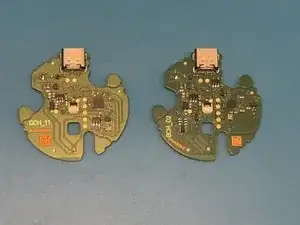

Учтите, что у разных моделей зарядных устройств разные компоновки. У меня было три зарядных устройства, и все три были разных моделей со незначительными изменениями расположения, но сами детали и принцип работы одинаковы.

Шаг 4

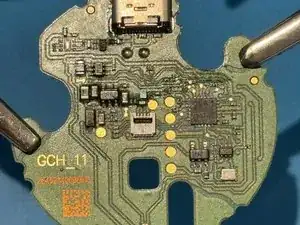

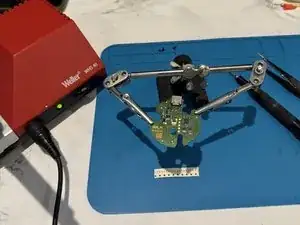

Рекомендую размещать плату на антистатической поверхности или использовать зажимы.

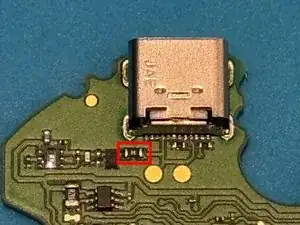

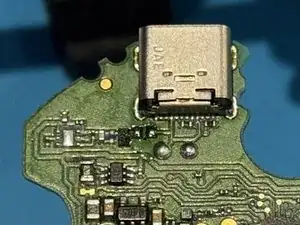

На третьем изображении я отметил красным прямоугольником предохранитель. Он расположен прямо под портом USB‑C, слева, во всех моделях.

Используйте мультиметр, чтобы проверить проводимость. Если мультиметр в режиме «диод» издает звуковой сигнал при касании двух выводов предохранителя, то предохранитель исправен. В противном случае он перегорел и требует ремонта.

Обычно предохранитель перегорает из‑за нестандартного поведения зарядных устройств, которые также выдают 6 В. Некоторые зарядные устройства имеют выходы 5 В, 6 В, 9 В и 12 В. Это не приводит к мгновенному отказу, но происходит со временем.

Шаг 5

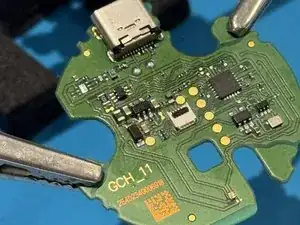

Используйте паяльную станцию и пинцет, чтобы снять предохранитель. Рекомендую также использовать флюс, если он доступен, чтобы упростить снятие. Станция с горячим воздухом сделает процесс ещё проще.

Шаг 6

Возьмите новый предохранитель 0402 пинцетом и припаяйте его на место аналогично снятию старого предохранителя.

Если у вас нет предохранителя или вы не хотите его устанавливать, можно просто перемкнуть две контактные площадки, и устройство будет работать так же. Но безопаснее заменить предохранитель.

На этом этапе проверьте любой из конденсаторов мультиметром на предмет короткого/проводимости. Если вы не слышите сигнала, можно подключить зарядное устройство, и белый индикатор должен снова появиться, а зарядное устройство работать нормально.

Если вы подключили зарядное устройство, не проверив проводимость, индикатор загорится желтым/красным/оранжевым, а чип зарядки будет нагреваться — это означает короткое на одном из конденсаторов. Поэтому я рекомендую сначала проверить проводимость.

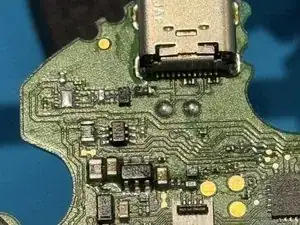

На втором изображении выделены два красных прямоугольника; любой из этих конденсаторов мог выйти из строя. Удаляйте их по одному, пока короткое не исчезнет, постоянно проверяя мультиметром. В моем случае в одном зарядном устройстве дело было в предохранителе, в другом — в развязывающем керамическом конденсаторе рядом с предохранителем (черный). Подойдет керамический SMD‑конденсатор 0.1 мкФ в корпусе 0603.

Шаг 7

Теперь вы можете протестировать зарядное устройство — оно должно работать нормально.

Это распространенная проблема для этого зарядного устройства, поэтому, если вы не используете исключительно 5‑вольтовое зарядное устройство, вы можете столкнуться с ней несколько раз на разных моделях.

Учтите, что белый индикатор погаснет через несколько секунд, если на катушке не будет размещено кольцо и зарядка не будет происходить (в этом случае индикатор переходит в мигающий/«дышащий» режим). Поэтому не волнуйтесь, если индикатор погаснет при проверке после ремонта — это нормальное поведение.

Заключение

Для повторной сборки устройства выполните указанные шаги в обратном порядке.

Перевод руководства с ifixit.com
