Замена кабеля питания Makita KP0810C

Кабель питания необходимо заменить, если он физически поврежден.

В зависимости от места повреждения и длины, которую вы хотите, вы можете просто отрезать поврежденный участок и использовать оставшийся кабель.

Шаг 1

Убедитесь, что устройство отключено от сети перед продолжением.

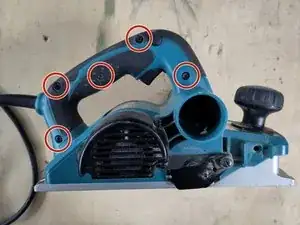

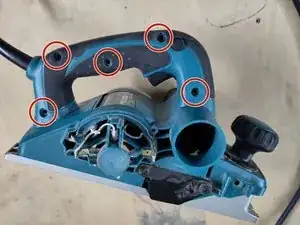

Открутите 5 винтов в ручке.

Открутите 2 винта, крепящих боковую крышку.

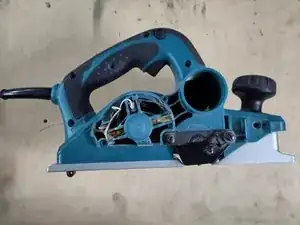

И снимите боковую крышку.

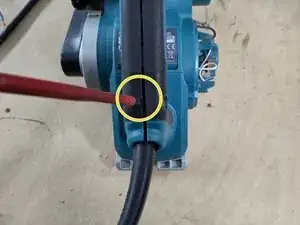

С помощью отвертки немного приподнимите ручку.

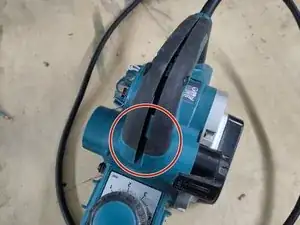

Продолжайте двигаться к передней части устройства, пока между частями не возникнет щель.

Положите устройство на бок и откройте щель за кабелем до тех пор, пока верхняя часть ручки не сможет быть снята.

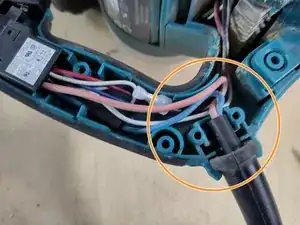

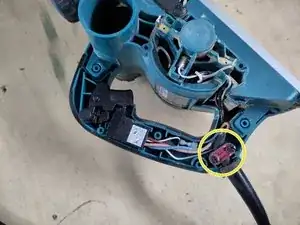

Открутите кронштейн зажима.

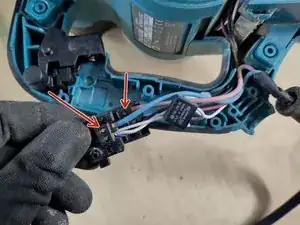

Открутите синий и коричневый провода от переключателя.

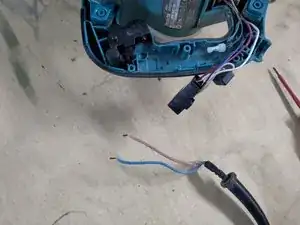

Теперь вы можете удалить кабель питания из устройства.

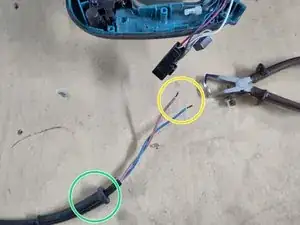

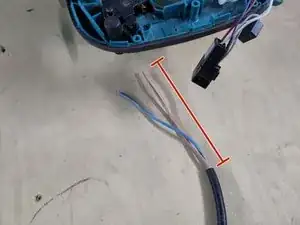

Удалите 13 см внешней изоляции с нового кабеля питания.

Очистите концы обоих проводов.

Не забудьте добавить втулку к новому кабелю питания.

Вставьте новые провода в переключатель и затяните винты, фиксирующие провода.

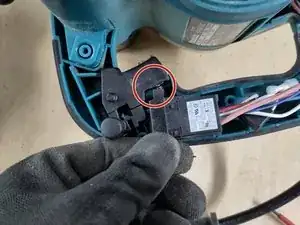

Установите переключатель, убедившись, что нажимаете на пружину кнопки управления.

Вставьте втулку на место и заправьте кабели в нижнюю часть ручки.

Прикрутите кронштейн зажима обратно.

Защелкните верх
