Замена пускового конденсатора блока конденсатора кондиционера
В этом руководстве показано, как быстро и безопасно заменить пусковой (рабочий) конденсатор в бытовом блоке конденсатора. Средний срок службы конденсатора кондиционера составляет примерно 8–10 лет. Признаком выхода конденсатора из строя может быть визуальная деформация: верхняя часть цилиндра обычно выпячивается, похожая на вздувшуюся банку.
Проверьте параметры на старом конденсаторе в блоке конденсатора, чтобы купить корректную замену. В этом руководстве демонстрируется блок конденсатора марки Goodman. Номер модели блока — GSX130481BC. Конденсатор для этого блока был маркирован 45/5 µF и 370 или 440 Вольт.
Это руководство предназначено только для замены конденсатора кондиционера в блоке конденсатора. Если Вы считаете, что проблема иного характера, найдите номер модели конденсатора и изучите руководства по диагностике. Другой вариант — нанять специалиста по отоплению, вентиляции и кондиционированию (HVAC).
При выполнении этого руководства всегда ставьте безопасность на первое место. Необходимо выключить питание перед началом работ и включать его только после полной сборки устройства.
Шаг 1

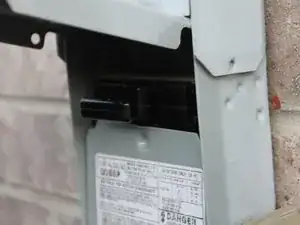

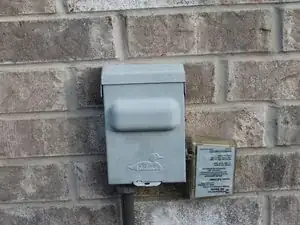

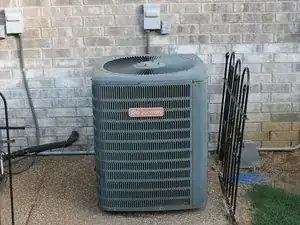

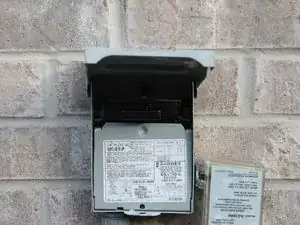

Подойдите к наружному блоку конденсатора и найдите панель отключения питания, подключённую к блоку.
Шаг 2

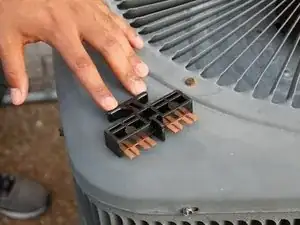

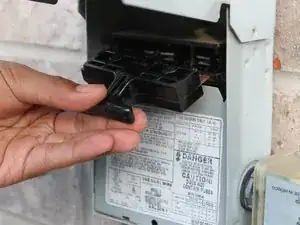

Откройте панель отключения питания и извлеките предохранитель внутри.
Выключите питание, вынув предохранитель или переведя выключатель в разъединительном боксе в положение «выключено», прежде чем продолжать работу по руководству. Оставленное включённым питание во время ремонта может привести к серьёзным травмам или смерти.
Шаг 3

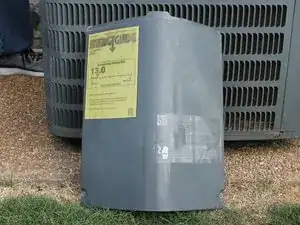

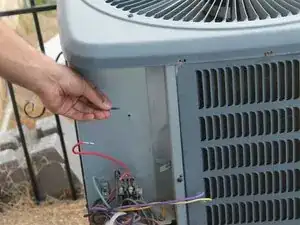

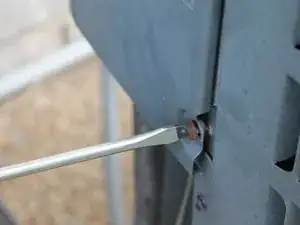

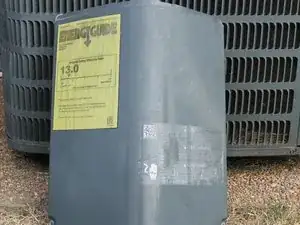

Найдите металлическую крышку, закрывающую конденсатор, и отвинтите панель от блока конденсатора, используя отвертку или сверло с насадкой.
Обычно на нижней части электрической панели находятся два винта, которые крепят панель к блоку конденсатора.
Размер/тип винтов зависит от модели блока конденсатора.
Шаг 4

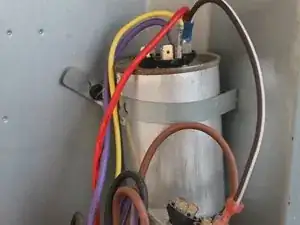

Некоторые блоки конденсатора имеют один рабочий конденсатор, некоторые — два. Действия одинаковы для каждого, но необходимо приобрести замены для каждого конденсатора.
Не прикасайтесь к оголённой части проводов. Они всё ещё могут быть подключены к заряженному конденсатору и представлять риск удара током. Отсоединяйте провода, захватывая за изолированные участки.

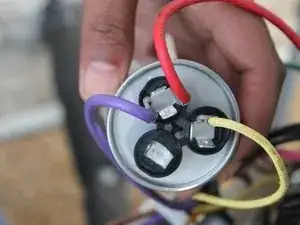

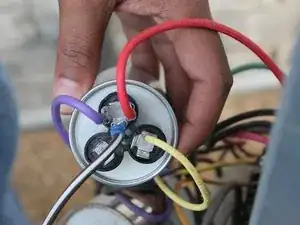

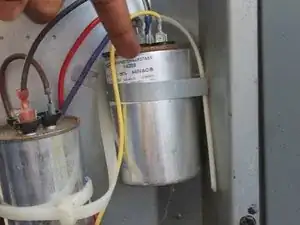

Сфотографируйте или запомните, к каким клеммам подключены провода разных цветов, затем потяните каждый провод прямо вверх, чтобы отсоединить от конденсатора.
Шаг 5

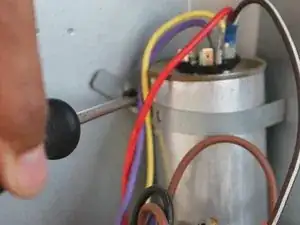

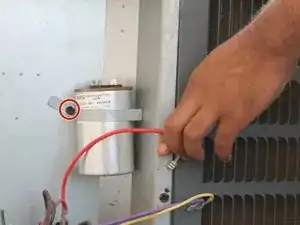

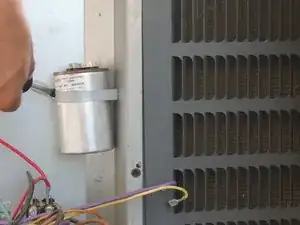

Найдите кронштейн, закрепляющий конденсатор на блоке конденсатора, и отвинтите его.
Размер/тип винтов зависит от модели блока конденсатора.
Шаг 6

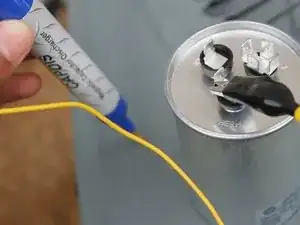

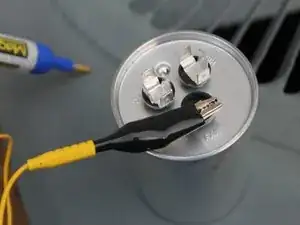

Используя инструмент для разрядки конденсатора, подключите проводник инструмента к общей клемме конденсатора, стороне «C». Затем прикоснитесь латунным наконечником инструмента к любому заземлённому металлу поблизости — раме или шасси.
Повторите эти действия для клеммы «herm» и для клеммы вентилятора, подключив их по очереди к ближайшему заземлению — раме или шасси.
После разрядки конденсатора вы можете утилизировать его надлежащим образом.
Опасная ситуация, способная привести к травме или смерти. Процесс разрядки следует выполнять только с сертифицированным инструментом для разрядки конденсаторов.
На большинстве государственных или местных сайтов есть информация о безопасной утилизации электронных компонентов.
Шаг 7
Подключите цветные провода к клеммам нового конденсатора так же, как они были подключены на старом конденсаторе.
Справочные изображения расположения проводки конденсатора очень помогут на этом этапе.
Шаг 8
Приложите конденсатор к блоку, совместите кронштейн с посадочным гнездом и закрепите кронштейн винтом.
Шаг 9

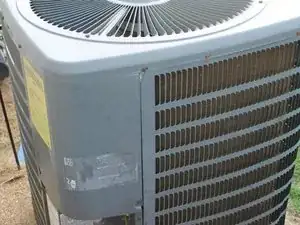

Верните электрическую панель на место и прикрутите её обратно к блоку конденсатора.
Шаг 10

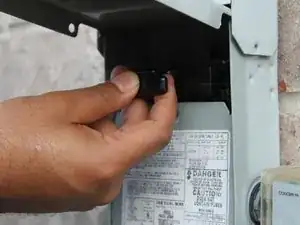

Верните предохранитель в панель отключения питания.
Убедитесь, что все предыдущие шаги выполнены до установки предохранителя обратно в панель.
Цепь будет включена после установки предохранителя в панель.
Заключение
Следуя этим инструкциям, замена конденсатора будет простой.
