Замена повреждённого провода
Если повреждённый провод вызывает проблемы с подачей электроэнергии к устройству, компоненту или прибору, используйте это руководство, чтобы заменить повреждённый участок провода.
Многие электронные устройства используют провода для передачи электрической энергии, что позволяет прибору функционировать. Однако провода со временем изнашиваются. Перерезанный провод прерывает подачу электричества по самому проводу. Оголённые провода могут привести к травмам вследствие электрического удара, пожара или поражения электрическим током.
Перед использованием этого руководства убедитесь, что именно повреждённый провод является причиной проблемы. Начните с определения, поступает ли вообще питание к устройству/прибору. После отключения/отсоединения провода тщательно осмотрите его на предмет любых несоответствий или предполагаемых проблемных участков, которые могут вызывать неисправности.
Шаг 3 включает операцию по снятию изоляции с проводов, а шаги 4–7 также требуют использования термоусадочной трубки. Обязательно заранее ознакомьтесь с этими приёмами.
Примечание: В этом руководстве кабель не припаян. Дополнительное припаивание соединения может повысить безопасность.
Перед началом важно убедиться, что провод, с которым будет выполняться ремонт, отключён/отсоединён, чтобы через него не проходил электрический ток.
Шаг 1

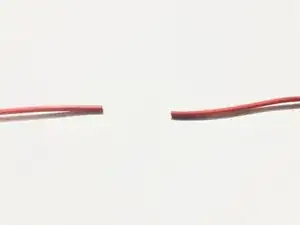

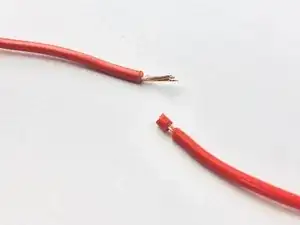

С помощью плоскогубцев отрежьте повреждённую часть провода.
У вас должно остаться два аккуратно обрезанных конца провода.
Шаг 2

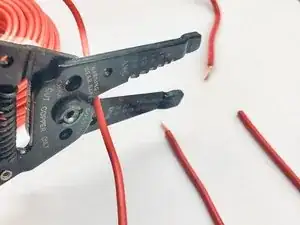

Отрежьте новый участок провода для замены. Этот участок будет соединён между двумя проводами, полученными на предыдущем шаге.
Длина нового участка варьируется в зависимости от ремонта. Вы определяете, какая длина наиболее подходит для вашего восстановления.
Шаг 3

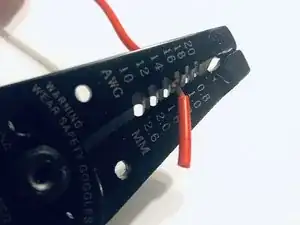

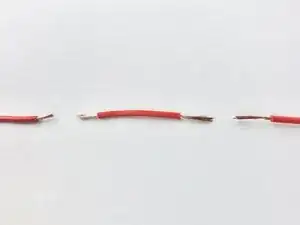

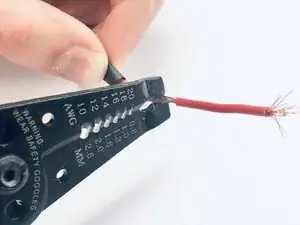

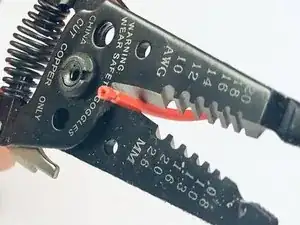

С помощью стрипперов снимите примерно первые 1–2 см изоляции с каждого конца провода.
Результат должен выглядеть как на третьей картинке.
Шаг 4

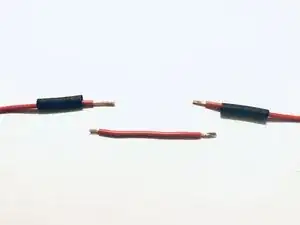

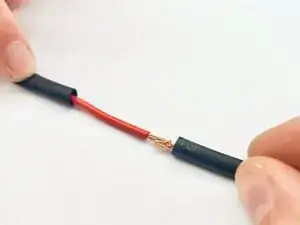

Надвиньте кусок термоусадочной трубки на оба конца основных проводов.
Шаг 5

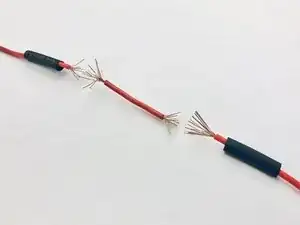

С помощью плоскогубцев слегка распушите концы каждого оголённого провода.
Малые оголённые провода очень остры и могут причинить травму голым рукам.
Шаг 6

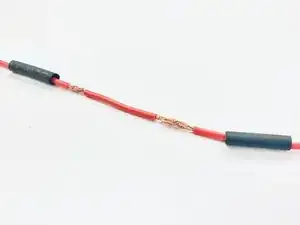

С помощью плоскогубцев соедините каждый сегмент провода, переплетая и скручивая их друг с другом.
После этого слегка прижмите каждое соединение плоскогубцами.
Шаг 7

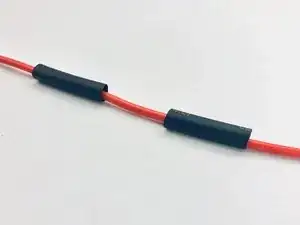

Надвиньте термоусадочную трубку поверх оголённых проводов.

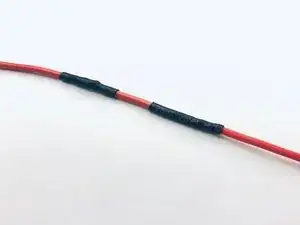

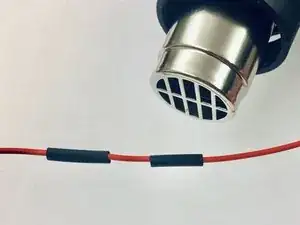

С помощью тепловой пушки медленно проводите назад и вперёд по трубке, обеспечивая равномерное распределение тепла и плотное усаживание трубки.
В зависимости от настроек тепловой пушки усадка трубки может занять от 10 до 25 секунд до полного сжатия вокруг провода.
Тепловые пушки быстро нагреваются и намного дольше остывают. Будьте осторожны при установке инструмента и убедитесь, что он остыл, прежде чем брать его после использования.
Шаг 8
Тщательно проверьте наличие оголённых проводов и плотность прилегания термоусадочной трубки к проводу.
Заключение
После осмотра заменённого участка ремонт завершён, и провод готов к проверке.
Перевод руководства с ifixit.com
