Замена графического процессора (GPU) в HP Pavilion 690
В этом руководстве показана замена графического процессора (GPU) в HP Pavilion 690. Графический процессор является важной частью любого компьютера и позволяет отображать изображения, видео и анимацию. При его повреждении возможности компьютера могут существенно ограничиться или он может стать полностью непригодным для работы. Заменяя GPU вместо всего компьютера, вы помогаете уменьшить токсичные электронные отходы на свалках.
Для этого ремонта вам понадобится отвертка с плоским наконечником 4 мм, заменяющий GPU и небольшая миска или другой контейнер для винтов. Чтобы восстановить исходную работоспособность компьютера, понадобится видеокарта NVIDIA GeForce GTX 1660 Ti. При желании вы можете установить более производительную видеокарту. Имейте в виду, что более мощные видеокарты потребляют больше энергии и могут потребовать обновления блока питания.
Далее в руководстве подробно описаны шаги по замене GPU.
Компьютеры являются электронными устройствами, поэтому важно убедиться, что они полностью выключены и отключены от сети перед началом ремонта.
Шаг 1
Выключите настольный компьютер и отключите кабель питания.
Удерживайте кнопку питания в течение 5 секунд, чтобы разрядить конденсаторы.

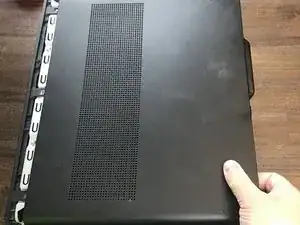

Снимите боковую панель корпуса компьютера.
Шаг 2

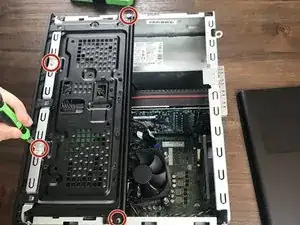

Отверните винты и поместите их в миску для хранения.
Поместите винты в небольшую миску или на магнитный коврик, чтобы они не потерялись.
Шаг 3
Отключите привод CD-ROM от компьютера.
Предостережение: Убедитесь, что вы надежно заземлены перед касанием электрических компонентов. Электронное оборудование легко повреждается от электростатики.
Шаг 4
Нажмите на маленький черный фиксатор сзади CD-ROM привода.
Шаг 5

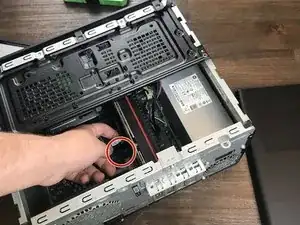

Извлеките привод CD-ROM из компьютера.
Шаг 6

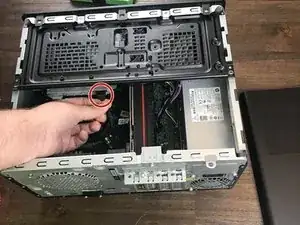

Отключите провода, соединяющие корзину накопителей с материнской платой.
Шаг 7

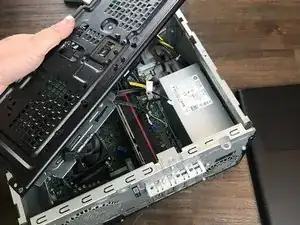

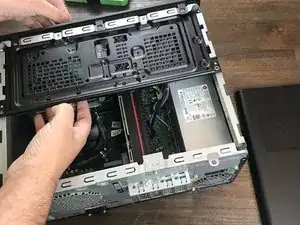

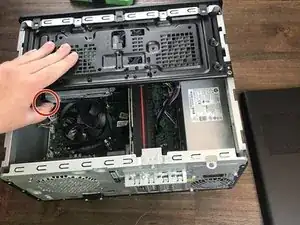

Снимите корзину накопителей из компьютера.
Шаг 8

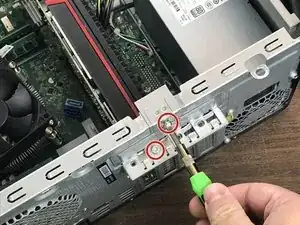

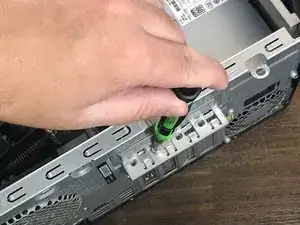

Открутите винты на защелке сзади корпуса.
Шаг 9

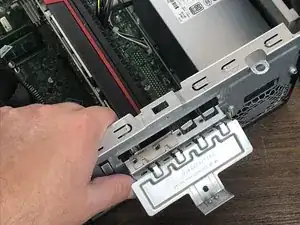

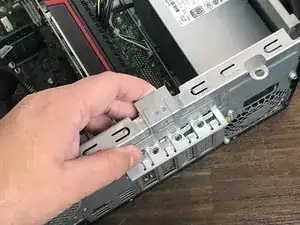

Откройте защелку на задней панели корпуса.
Шаг 10

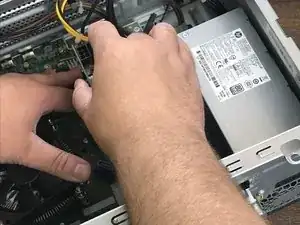

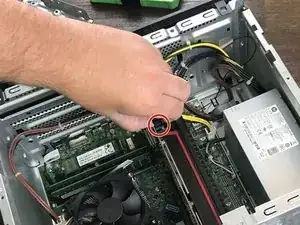

Отключите кабель питания от графического процессора.
Шаг 11

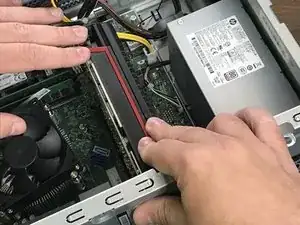

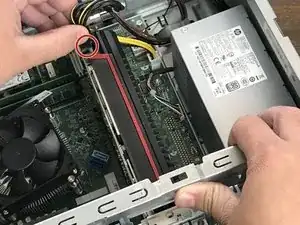

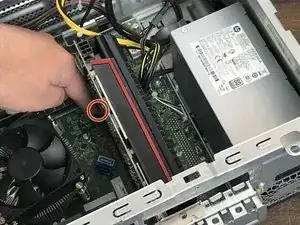

Нажмите вниз на маленький рычажок у основания GPU, чтобы освободить компонент.
Предостережение: При сборке повторно не нажимайте этот рычажок. Это может привести к неправильной установке GPU и повредить слот или сам графический процессор.
Шаг 12

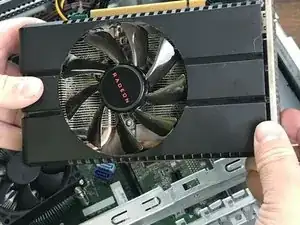

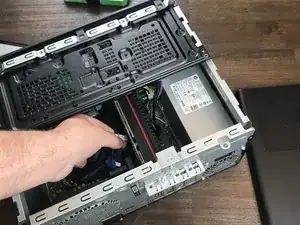

Аккуратно извлеките GPU из компьютера.
Шаг 13
Вставьте заменяющий GPU в слот.
Шаг 14
Подключите кабель питания к заменённому GPU.
Заключение
Для обратной сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
