Быстрый ремонт удлинителя
Это руководство поможет Вам узнать, как отремонтировать удлинитель. Если Ваш удлинитель был порезан, нет необходимости сразу покупать новый. Ремонт — простой и экономичный вариант. Итак, как отремонтировать удлинитель? Я покажу Вам пошагово.
Предупреждение:
Меры предосторожности при работе с острыми лезвиями или кромками.
Наиболее распространённое опасение при использовании острых лезвий или кромок — травма, такая как порез (рваная рана, прокол) или ампутация.
Инструменты или оборудование с острыми лезвиями или кромками могут включать ножи и другие режущие предметы, коробочные резаки, универсальные ножи, безопасные резаки, ножницы, бритвенные лезвия и т. п., а в нашем случае это будет универсальный нож.
Чтобы избежать порезов: Используйте подходящий инструмент для работы, проверьте инструмент перед использованием, носите один инструмент за раз, лезвие и наконечник направлены вниз по боковой стороне тела, работайте в хорошо освещённом месте, чтобы видеть, что Вы делаете, режьте на устойчивой поверхности, используйте разделочную доску и/или противоскользящий коврик, чтобы предмет не соскальзывал по столешнице, держите инструмент более сильной рукой, используйте сетчатые перчатки, особенно на руке, удерживающей предмет, режьте от себя. Убедитесь, что части тела не находятся на пути лезвия или в том месте, куда лезвие может соскользнуть.
Шаг 1
Ремонт удлинителя — относительно простой процесс, который любой может выполнить дома. Это тот кабель, который мы будем ремонтировать.
Отключите кабель перед выполнением любых ремонтных работ.

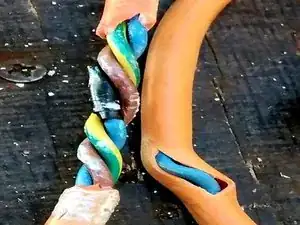

Используйте универсальный нож, чтобы аккуратно разрезать внешний слой кабеля и оголить внутренние провода.
Шаг 2
Используйте стриппер для съёма примерно 5 см внешней изоляции с кабеля.

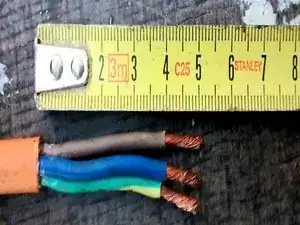

С помощью стриппера снимите около сантиметра изоляции с внутренних проводов, чтобы оголить медь.

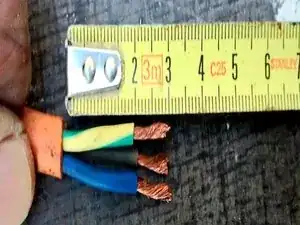

Повторите то же самое для другой стороны удлинителя.
Шаг 3
Соедините две половины удлинителя, сопоставив соответствующие провода. Нулевой провод N (синий провод); Фазный провод L (красный, чёрный или коричневый); Защитный провод (зелёно‑жёлтый).
Скрутите медные жилы вместе.
Шаг 4
Запаяйте соединения проводов паяльным пистолетом.
Для помощи с пайкой ознакомьтесь с нашим руководством Как паять и выпаивать соединения.
Может быть полезно зажать один конец проводов тисками или аналогичным устройством, чтобы Вы могли манипулировать другой стороной руками.
При необходимости можно выровнять пузыри или наплески припоя с помощью маленького молотка.
После пайки всех соединений проверьте омметром, что ток хорошо проходит от одного конца удлинителя до другого. Если нет, убедитесь, что припой прочно соединил каждую сторону каждой пары проводов. Может помочь повторный прогрев паянных соединений.
Шаг 5

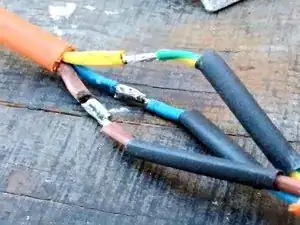

Изолируйте каждый внутренний провод с помощью электрической ленты.
Шаг 6
После индивидуальной изоляции всех соединений накройте весь жгут проводов термоусадочной трубкой.
Нагрейте термоусадочную трубку феном или термофеном, пока она не плотно обхватит кабель.
Шаг 7

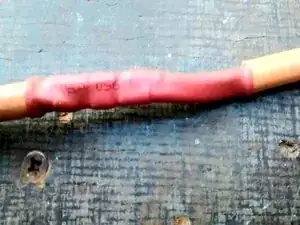

Так будет выглядеть Ваш удлинитель после завершения ремонта.
Перевод руководства с ifixit.com
