Замена щёток DeWalt DWD112

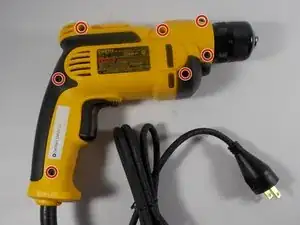

Удалите семь винтов TR20 Torx Security с боковой стороны дрели.

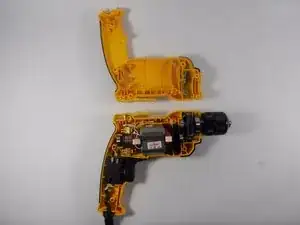

Снимите верхнюю крышку, чтобы открыть внутреннюю часть дрели.

Отложите верхнюю крышку дрели в сторону.

Сетевой шнур и курок представляют собой единый узел и должны заменяться вместе.

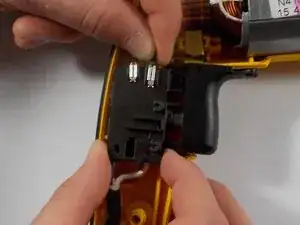

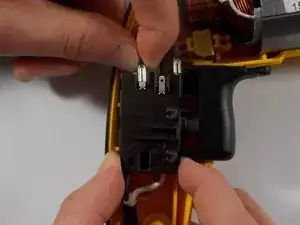

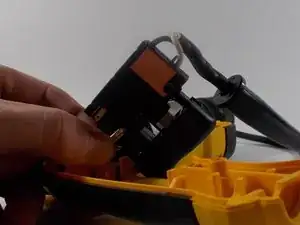

Одной рукой возьмите корпус курка, а другой — конец провода, подключённого к корпусу курка, и отсоедините провод.

Отсоедините второй подключённый провод от верхней части корпуса курка.

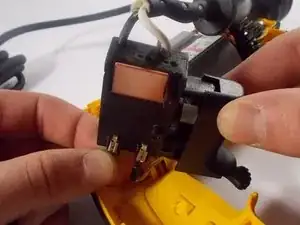

Поднимите корпус курка вверх, чтобы открыть нижнюю сторону.

Отсоедините первый подключённый провод от нижней части корпуса курка.

Отсоедините последний провод от корпуса курка тем же способом, что и в предыдущем шаге.

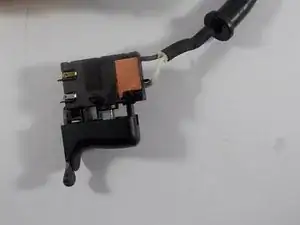

После отсоединения всех четырёх проводов курок и сетевой шнур отделены от дрели.

Сетевой шнур и курок можно отложить в сторону, если требуется дальнейшая разборка.

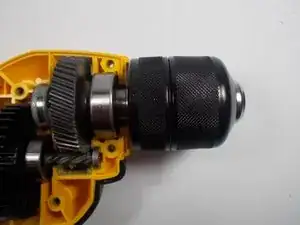

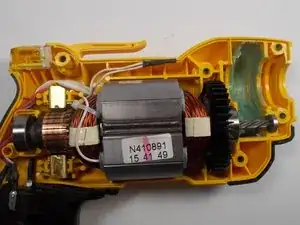

Обратите внимание на быстрозажимной патрон и зацепление зубьев шестерён.

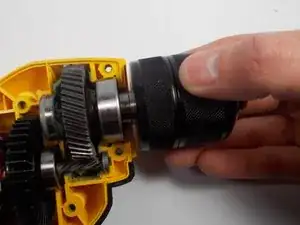

Возьмите металлический патрон за вращающийся шпиндель так, как будто вы собираетесь затянуть сверло.

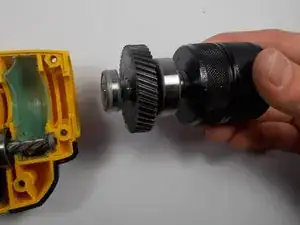

Поднимите металлический патрон из посадочного места и отложите в сторону.

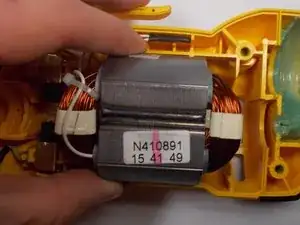

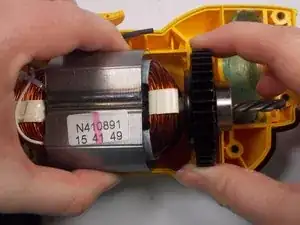

Левой рукой удерживайте обмоточный статор — большой металлический блок с витками внутри.

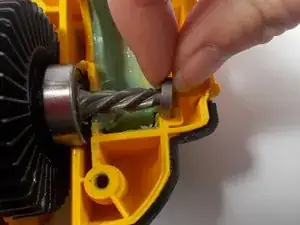

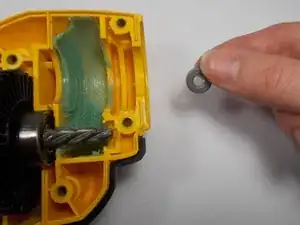

Другой рукой снимите подшипник с конца шестерни, подключённой к якорю.

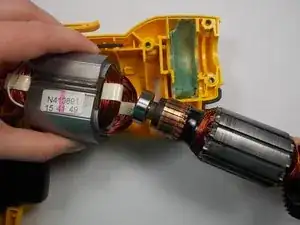

Поднимите статор ещё раз одной рукой, удерживая вентилятор охлаждения другой рукой, и осторожно вытяните якорь из статора.

Щётки теперь будут отсоединены от якоря, то есть ток не сможет течь от сетевого шнура к двигателю.

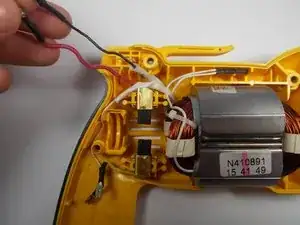

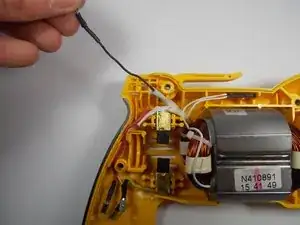

Уберите чёрный провод, чтобы он не мешал.

Повторите этот шаг для белого и красного проводов.

Статор отсоединён от всех остальных частей.

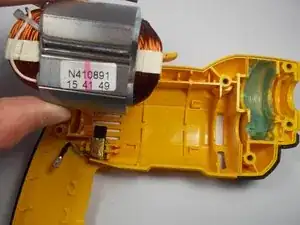

Возьмите статор и аккуратно поднимите его из корпуса.

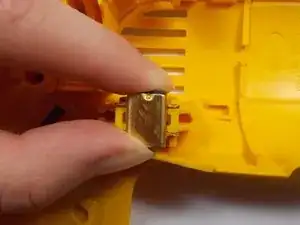

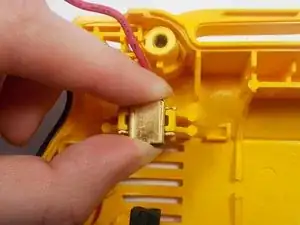

Сдвиньте щётку внутрь металлического корпуса двумя пальцами.

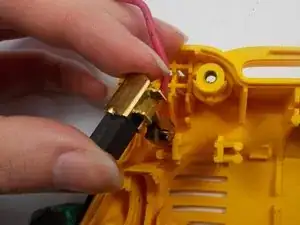

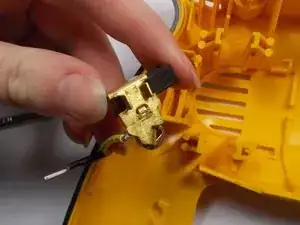

Плотно вытяните щётку, удерживая её теми же двумя пальцами.

Повторите тот же процесс, чтобы вынуть вторую щётку.
