Замена сетевого шнура дрели DeWalt DW235G
Следуйте этой инструкции, чтобы заменить сетевой шнур дрели, обратитесь к руководству по устранению неполадок, чтобы определить, нужно ли заменять сетевой шнур. Руководство по устранению неполадок
Шаг 1

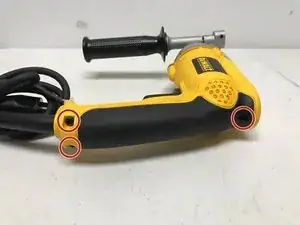

Удалите три винта с помощью отвертки с битой Tr20.
Снимите заднюю крышку.
Шаг 2

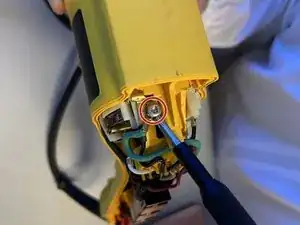

Открутите винт с головкой Tr20, соединяющий зеленый провод с сетевым шнуром.
Убедитесь, что дрель отключена от сети перед отсоединением проводов.
Шаг 3

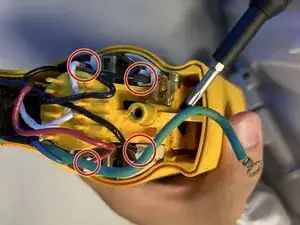

Отключите все провода, соединенные с блоком управления и сетевым шнуром, потянув за разъемы.
Имеется 5 проводов для отключения: 2 черных, один белый, один красный и один синий. Запомните расположение подключения, чтобы потом вернуть их на место.
Шаг 4

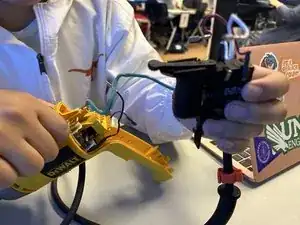

Удалите блок управления и сетевой шнур из основного корпуса.
Шаг 5

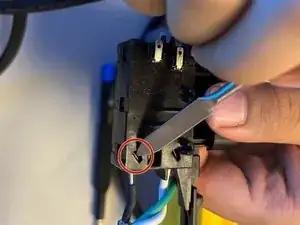

Отсоедините провода, соединяющие сетевой шнур с блоком управления, нажав на защелки с помощью инструмента для снятия изоляции.
Имеется 3 провода для отключения: черный, белый и зеленый. Запомните, какой цвет соединяется с каждым разъемом на блоке управления.
Для повторной сборки вставьте провода обратно в блок управления, пока не услышите щелчок.
Заключение
Сетевой шнур теперь отсоединен, и вы можете заменить его на новый.
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
