ZTE ZMax Pro (Z981) Разборка
Это общая разборка, в основном предназначенная для замены сборки ЖК/экрана. Мой первый гид на iFixit, так что прошу отнестись бережно. :) Если вы ищете сборку ЖК, они есть в продаже с быстрой доставкой из Калифорнии.
Шаг 1

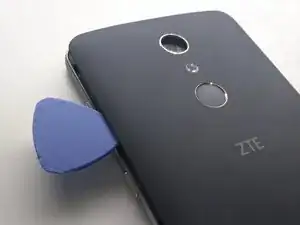

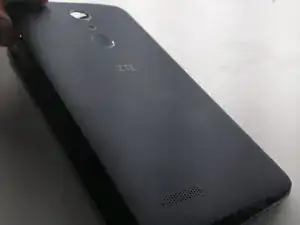

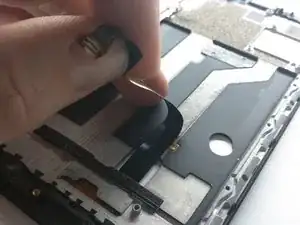

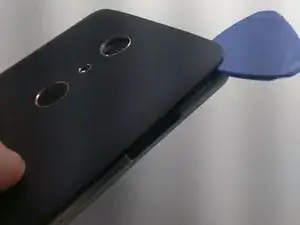

Подденьте заднюю крышку, начиная с угла
Продолжайте по боковой стороне
Снимите заднюю крышку
Шаг 2

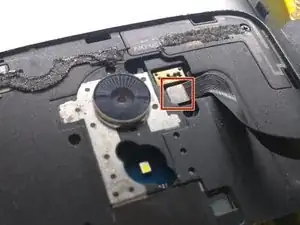

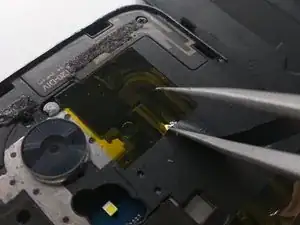

Снимите каптон-ленту, закрывающую крышку сканера отпечатков

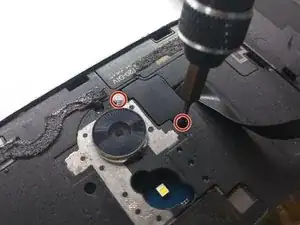

Отвинтите два винта, удерживающие крышку гибкого кабеля сканера отпечатков
Вместе с верхним винтом вы теряете гарантию!
Отключите гибкий кабель сканера отпечатков и отложите заднюю крышку в сторону.
Шаг 3
Удалите 15 винтов Phillips 00, фиксирующих среднюю рамку к телефону.
Шаг 4

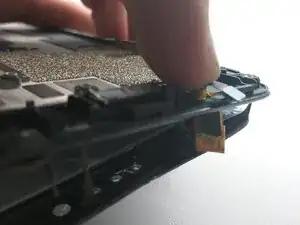

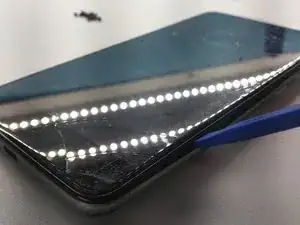

Осторожно вставьте инструмент для поддевания между ЖК и рамой с боковой стороны телефона
Продолжайте по боковой стороне и по краям, пока рама и сборка ЖК не разделятся
Готово!
Не смейтесь над моим ужасным кадрированием в Photoshop.
Шаг 5

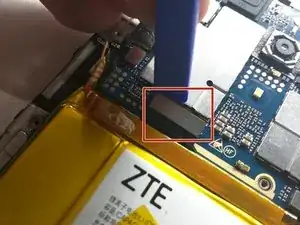

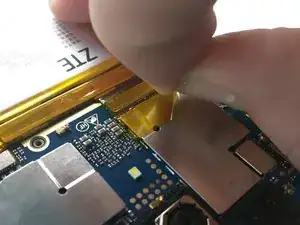

Снимите каптон-ленту над разъемом батареи
Отключите батарею

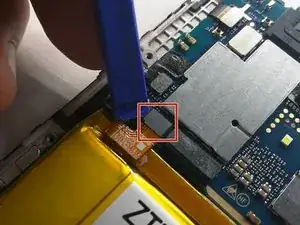

Отключите этот другой гибкий кабель над батареей, куда бы он ни шел
Шаг 6

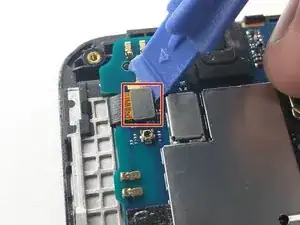

Отключите этот
Теперь этот

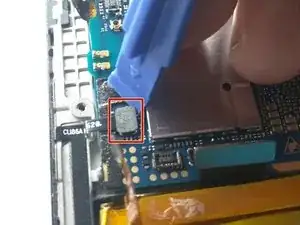

И этот, отвечающий за камеру
Шаг 7

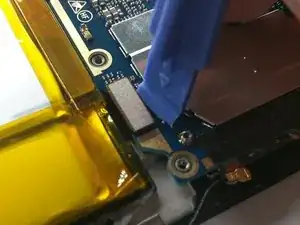

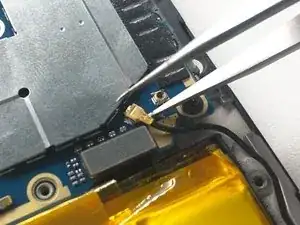

Отключите антенну
Отвинтите винт на материнской плате
Отключите гибкий кабель ЖК
Шаг 8

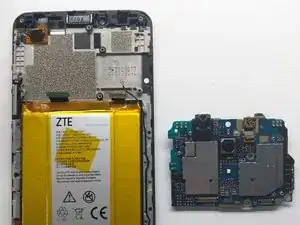

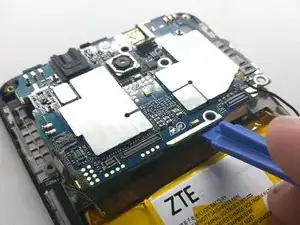

Выньте плату логики
Просто
Теперь переходим к веселой части...
Шаг 9

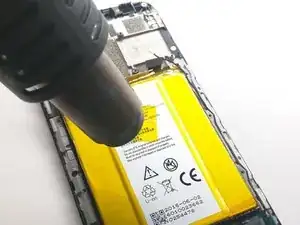

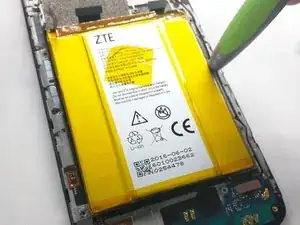

Подогрейте батарею
Нагрев батареи опасен и может привести к взрыву или вспучиванию. Будьте осторожны.
Найдите подходящий инструмент, чтобы поддеть батарею
Убедитесь, что выбранный инструмент термостойкий
Шаг 10

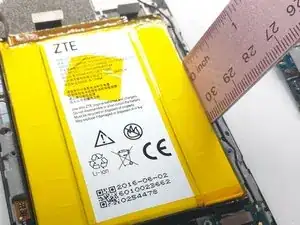

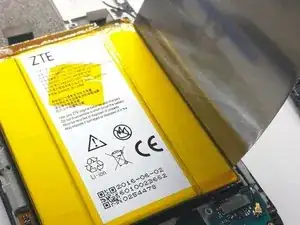

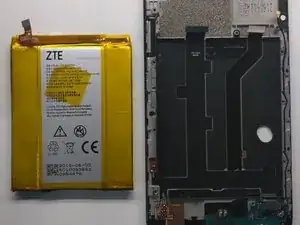

Когда найдёте подходящий инструмент, начните поддевать батарею по обеим сторонам.
Если используете металлическую линейку, убедитесь, что она розовая. Другие цвета линейки, такие как синий или зелёный, просто не подходят.
Будьте осторожны, чтобы не повредить ранее отключённые гибкие кабели, проходящие под батареей.
Наконец, аккуратно выровняйте батарею, чтобы она выглядела приемлемо на фотографиях.
Шаг 11

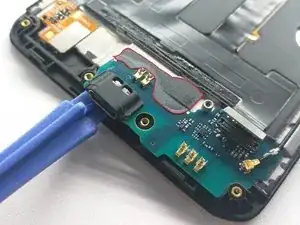

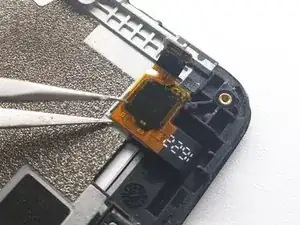

Снимите ленту, удерживающую плату зарядки (красная рамка)
Подденьте плату зарядного порта/антенны-дочернюю плату.
Снимите с рамки и отложите в сторону
Шаг 12

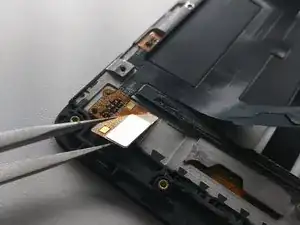

Поднимите гибкий кабель дигитайзера от рамки
Отклейте этот гибкий кабель и снимите его пинцетом там, где он приклеен к рамке
Отклейте гибкий кабель ЖК
Шаг 13
Вставьте что‑то между экраном и рамой.
Убедитесь, что вы аккуратно вставили инструмент
Отделите сборку ЖК от рамки, начиная с нижней части.
Шаг 14

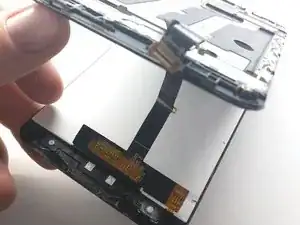

Протолкните гибкий кабель дигитайзера через рамку

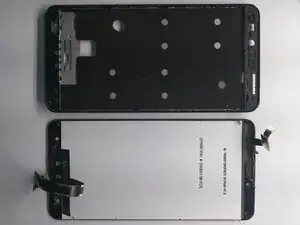

Снимите сборку ЖК с телефона
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
