Замена задней камеры Sony Xperia XZ2

Ослабьте клей, удерживающий экран на месте, прогрев края телефона феном или тепловой пушкой.

Телефон сильно нагревается и может обжечь руки при обращении.

Соскребите весь клей с внутренних кромок, вставляя медиаторы в нижний край телефона и проходя ими по периметру.

Если клей затвердеет и станет трудно двигать пластик по кромкам, снова нагрейте телефон.

Подденьте телефон, вставив медиатор под одну из кромок, и снимите экран.

Экран всё ещё закреплён разъёмом, поэтому не тяните части врозь.

Снимите пластину, закрывающую разъём, захватив один край пластины угловыми пинцетами и аккуратно оттянув её.

Аккуратно отсоедините разъём, поддев его лопаткой.

Выверните двенадцать винтов 3,5 мм крестовой отвёрткой Phillips #00.

Удалите один винт 3 мм крестовой отвёрткой Phillips #00.

Удалите два винта 1 мм крестовой отвёрткой Phillips #00.

Всего в этом шаге должно быть вынуто пятнадцать винтов. (Не все винты видны на фото.)

Поднимите металлическую защитную пластину экрана и извлеките её из телефона.

Подденьте лопаткой контакт батареи, чтобы отсоединить батарею.

Выньте батарею из телефона.

Отсоедините гибкий разъём, поддев его лопаткой.

Вывинтите один винт 3 мм на материнской плате крестовой отвёрткой Phillips #00.

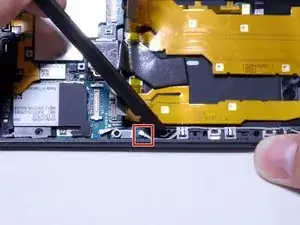

С помощью лопатки отсоедините антенный разъём.

Аккуратно подденьте крепление датчика приближения лопаткой и снимите его.

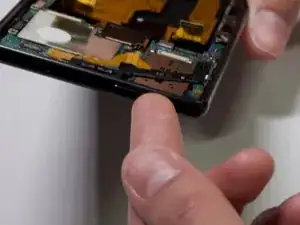

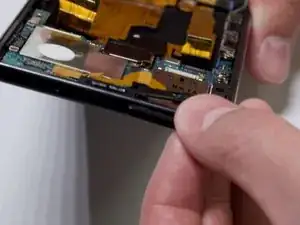

Снимите держатель SIM-карты.

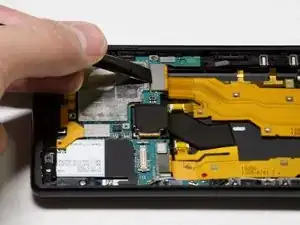

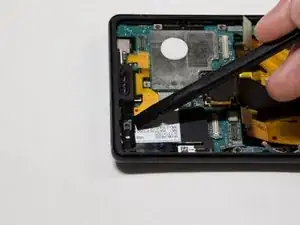

Отсоедините гибкий разъём, поддев его лопаткой.

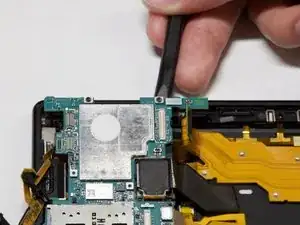

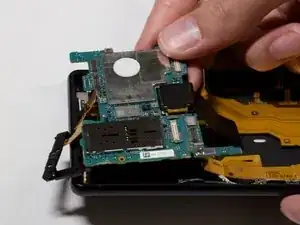

С помощью лопатки приподнимите материнскую плату и извлеките её из телефона.

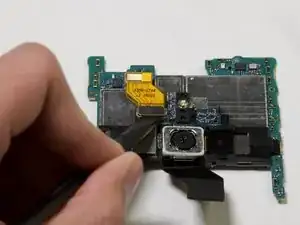

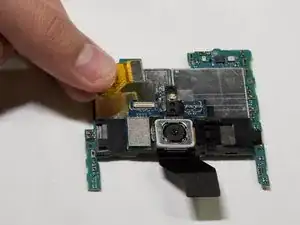

Отсоедините жёлтый разъём, аккуратно поддев обе его стороны лопаткой.

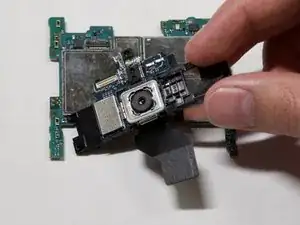

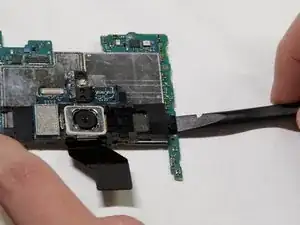

Отсоедините модуль камеры от материнской платы, поддев модуль сбоку лопаткой и приподняв его.

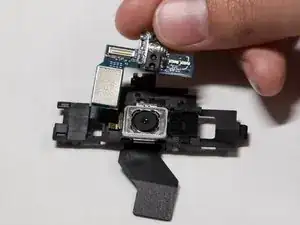

Снимите верхний модуль, аккуратно приподняв его лопаткой.

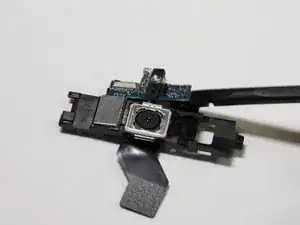

Аккуратно приподнимите заднюю камеру, поддев лопаткой снизу под модуль камеры.
