Замена внутреннего динамика Motorola V557

Сначала на задней стороне телефона найдите серебристую кнопку в верхнем левом углу.

Одновременно нажмите кнопку и сдвиньте заднюю панель вниз, чтобы открыть отсек аккумулятора.

Возьмитесь за нижний край аккумулятора в двух нижних углах.

Потяните вверх за края, чтобы вынуть аккумулятор.

С помощью булавки снимите четыре резиновые заглушки вокруг экрана, чтобы открыть доступ к четырем винтам.

Удалите четыре винта Torx T-6 длиной 3,8 мм.

Отделите крышку от краёв с помощью пластикового инструмента для вскрытия.

Когда края отделены, закройте телефон и снимите переднюю панель пальцами.

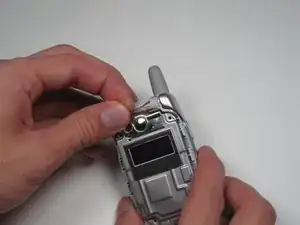

Осторожно снимите пластиковую плёнку с металлической накладки над объективом камеры, как показано.

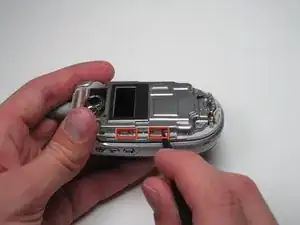

Вставьте лопатку в отмеченные прорези и аккуратно подденьте вверх, чтобы снять металлическую крышку.

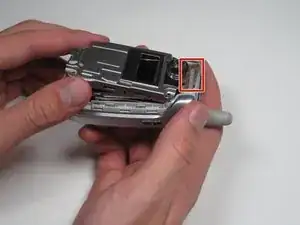

Повторите предыдущий пункт для двух соответствующих защёлок на противоположной стороне телефона.

Поднимите и отогните ленту, прикрепляющую металлический корпус к корпусу телефона.

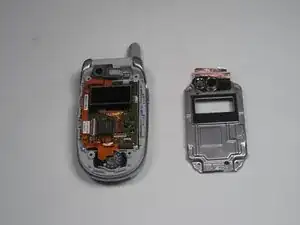

Осторожно поднимите металлическую крышку и снимите её, чтобы открыть печатную плату.

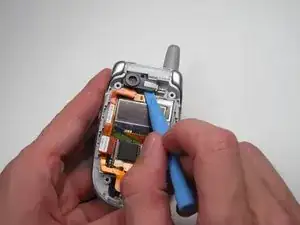

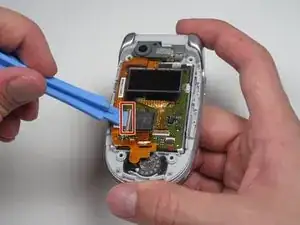

С помощью пластикового инструмента для вскрытия подденьте и откройте розовую защёлку, показанную на фото.

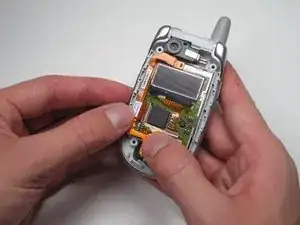

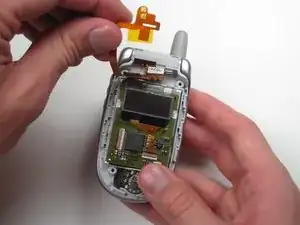

После открытия защёлки аккуратно потяните за угол шлейфа, чтобы отсоединить его от платы.

Медленно и аккуратно выводите конец шлейфа, чтобы не повредить розовый порт защёлки.

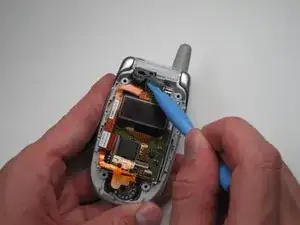

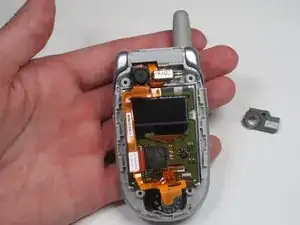

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять резиновую крышку камеры.

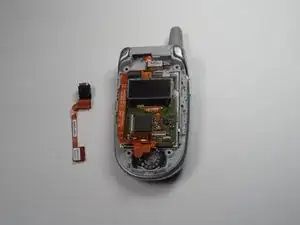

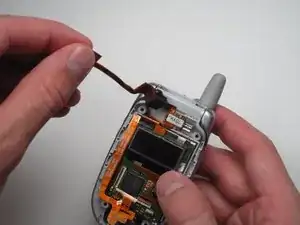

Поднимите верхний шлейф вместе с прикреплённой камерой вверх и отведите от остальной части телефона.

Поднимите шлейф и отведите его в сторону, чтобы получить доступ к блоку «плата-экран».

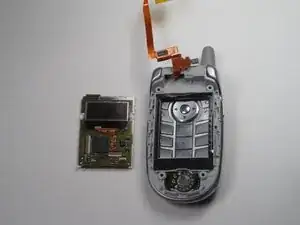

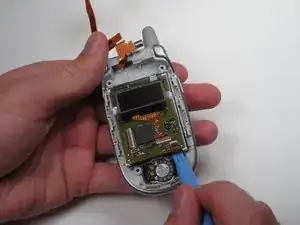

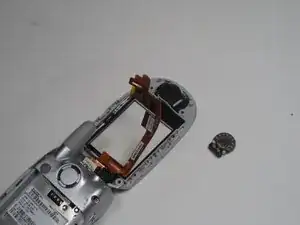

С помощью пластикового инструмента для вскрытия аккуратно подденьте и снимите блок «плата-экран» в обеих частях экрана.

Подденьте динамик из корпуса, просунув булавку под проволочную сетку.

Динамик приклеен к корпусу. Для его извлечения потребуется некоторое усилие, но не беспокойтесь — он достаточно прочный.
