Замена материнской платы Motorola V557
Материнская плата является "мозгом" телефона. Любое повреждение этой области может привести к серьезным неисправностям; поэтому следует проявлять особую осторожность при удалении/замене этого элемента.
Шаг 1
Сначала найдите серебряную кнопку на верхнем левом углу задней панели телефона.
Одновременно нажмите кнопку и сдвиньте заднюю панель вниз, чтобы открыть доступ к аккумулятору.
Шаг 2
Схватитесь за нижний край аккумулятора в двух нижних углах.
Поднимите края, чтобы вынуть аккумулятор.
Шаг 3
Сдвиньте металлический слайдер вверх по телефону, пока он не щелкнет в новом положении.
Осторожно вытяните и снимите SIM-карту.
Шаг 4
Удерживайте антенну и поворачивайте ее против часовой стрелки, чтобы ослабить.
Когда она будет полностью ослаблена, аккуратно потяните, чтобы снять антенну.
Шаг 5
Используя булавку, аккуратно подденьте верхние два винта крышки.
Крышка в верхнем левом углу задней панели не требует снятия.
Шаг 6
На углах телефона снимите все четыре винта Torx 6.0 мм с помощью отвертки.
Шаг 7
Затем вставьте лопатку в отмеченные отверстия. Поддевайте один за другим от телефона, чтобы освободить внутренние замки.
После этого отделите и снимите заднюю панель.
Шаг 8

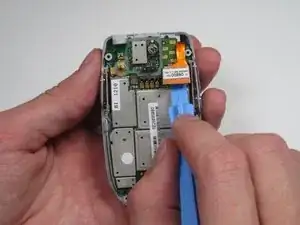

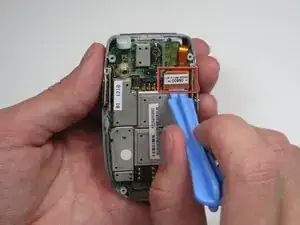

Отделите фронтальный шлейф от платы с помощью пластикового инструмента для открытия.
Шаг 9

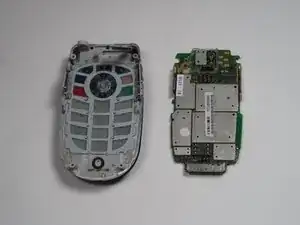

Убедитесь, что вы не сломали шлейфы, соединяющие боковые кнопки, при снятии материнской платы.
Поднимайте материнскую плату только после того, как все шлейфы будут отключены. Постарайтесь касаться ее только с боков.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
