Замена вибромотора Nokia 6590i
В этом руководстве показано, как извлечь вибромотор, используемый для режима вибросигнала телефона.
Шаг 1
Нажмите кнопку в нижней части задней крышки.
Держите кнопку нажатой и потяните крышку вниз, чтобы снять заднюю панель.
Поднимите крышку.
Шаг 2
Сдвиньте аккумулятор вниз со стороны верхней кромки и вытащите его.
Шаг 3
Схватите переднюю крышку за нижнюю часть.
Шаг 4
Снимите переднюю крышку.
Шаг 5
Удалите шесть винтов с помощью отвертки Torx T6.
Шаг 6

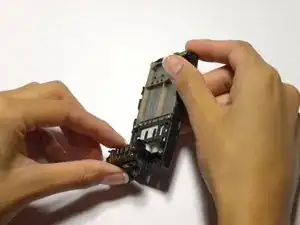

Вставьте лопатку вдоль кромки сборки и аккуратно поднимите сборку, отрывая её от корпуса.
Шаг 7
Удалите сборку из телефона.
Шаг 8

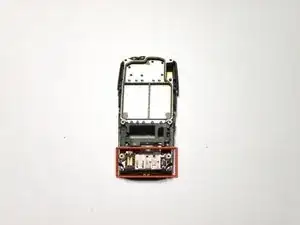

Плата логики теперь лежит сверху телефона.
Шаг 9

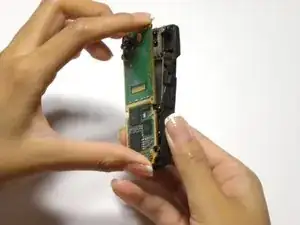

Поднимите плату логики и выньте её из телефона.
Шаг 10

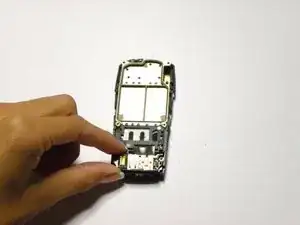

Найдите разъём зарядного устройства аккумулятора.
Шаг 11
Схватите верх и низ разъёма зарядного устройства с левой стороны.
Шаг 12
Выньте разъём зарядного устройства аккумулятора.
Шаг 13

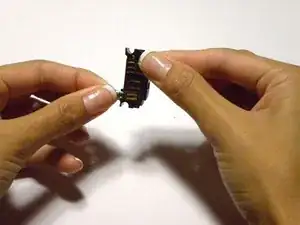

Схватите вибромотор, который выступает из разъёма зарядного устройства аккумулятора.
Шаг 14
Выньте вибромотор из разъёма зарядного устройства аккумулятора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
