Замена динамика Nokia 6560

Снимите заднюю крышку телефона, подвинув маленький ползунок ногтем в направлении к верхней части корпуса.

Снимите заднюю крышку телефона.

Сначала надавите указательным пальцем вниз, затем поднимите аккумулятор, как показано.

Извлеките аккумулятор из телефона.

Откройте переднюю панель телефона пластиковой лопаткой или ногтем.

Поднимите панель вверх, начиная снизу под клавиатурой.

Снимите клавиатуру с корпуса, она уже не прикреплена к телефону.

Если вы хотите очистить клавиатуру, не используйте химические очистители и не применяйте много воды, используйте влажную ткань.

При сборке клавиатуру может быть трудно правильно совместить при закрытии передней панели. Убедитесь, что она выровнена перед закрытием панели!

Открутите шесть винтов Torx T6, которыми рамка крепится к корпусу телефона.

Будьте осторожны, чтобы не поцарапать дисплей отверткой.

Снимите рамку с телефона.

Выньте клавиатуру из пластиковой рамки.

С помощью пластиковой лопатки отожмите тонкую металлическую рамку в местах защёлок. Повторите с обеих сторон.

Снимите тонкую металлическую рамку с пластиковой рамки.

Будьте внимательны при снятии рамки — её легко погнуть.

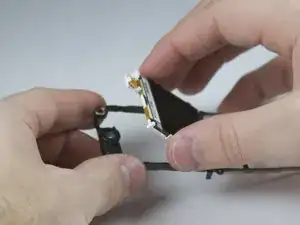

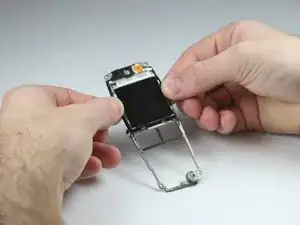

Раздвиньте стороны пластиковой рамки, чтобы ослабить дисплей.

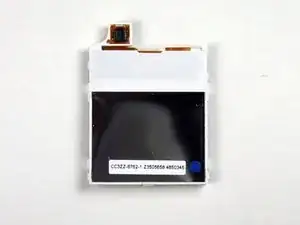

Извлеките дисплей из пластиковой рамки.

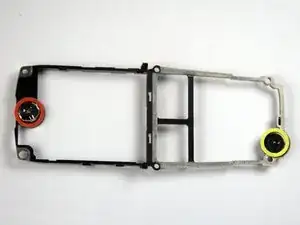

Теперь у вас есть пустая пластикова рамка, в которой расположен динамик.

Микрофон закреплён в нижней части этой рамки.

Ни динамик, ни микрофон не подлежат ремонту. Необходимо заменить всю рамку.
