Замена узла дисплея LG K20 PLUS

Снимите заднюю крышку, вставив ноготь или приспособление для вскрытия в это место и отстегнув пластиковые защёлки.

Поднимите батарею здесь

Снимите 11 винтов с крестообразным шлицем.

Используйте ногти или вставьте инструмент для вскрытия в зазор между сенсорным стеклом и средней рамой и потяните среднюю раму наружу, чтобы отстегнуть пластиковые защёлки.

Осторожно отстегните защёлки внизу, так как разъём для наушников проходит через среднюю раму.

После того как все защёлки отстёгнуты, сдвиньте среднюю раму наружу и вниз, чтобы освободить её от разъёма для наушников.

Используйте лопаточку Halberd или инструмент для вскрытия, чтобы отключить шлейф передней камеры от её разъёма на материнской плате.

Используйте инструмент для вскрытия или лопаточку Halberd, чтобы отсоединить шлейф передней камеры от гнезда на материнской плате.

Передняя камера удерживается клеем. Аккуратно подденьте между камерой и её кронштейном на рамке телефона, чтобы снять её.

Если вам трудно снять фронтальную камеру, снимите материнскую плату, чтобы получить больше пространства.

С помощью кончика лопаточки Halberd или инструмента для вскрытия отключите шлейф дисплея от его гнезда на материнской плате.

Начиная снизу, вставьте инструмент для вскрытия между материнской платой и рамкой и разомкните их.

Будьте осторожны, чтобы не сломать длинную часть материнской платы.

Верхняя часть материнской платы слабо приклеена к рамке.

После снятия материнской платы сравните оригинальную и заменяемую деталь. Некоторые компоненты могут уже быть установлены на запасном узле дисплея.

Сборка кнопки регулировки громкости удерживается на рамке хрупкими пластиковыми язычками.

Используйте кончик лопаточки или похожий инструмент, чтобы аккуратно поддеть пластиковые язычки вверх и наружу.

Вибромотор крепится с помощью сильного клея.

Вставьте кончик металлической лопаточки справа от вибромотора и подденьте его вверх.

Шлейф и динамик удерживаются клеем. Используйте нагрев, чтобы смягчить клей.

Осторожно вставьте джимми между шлейфом и рамкой и отделите шлейф от клея.

Затем используйте кончик металлической лопаточки, чтобы продолжать аккуратно поддевать слуховой динамик и вынимать его из корпуса.

Разъём для наушников приклеен к рамке, а его шлейф приклеен к рамке и полоске каптоновой ленты.

Используйте нагрев, чтобы смягчить клей, затем вставьте инструмент для вскрытия сюда, чтобы отделить шлейф от рамки.

Используйте инструмент для вскрытия, чтобы поддеть вокруг разъёма для наушников и отделить его от клея в посадочном месте.

Если вы заменяете только разъём для наушников, отклейте его от каптоновой ленты. Если вы заменяете дисплей, переходите к следующему шагу.

Для лучшего результата перенесите этот кусочек каптоновой ленты на новый узел дисплея, если это необходимо.

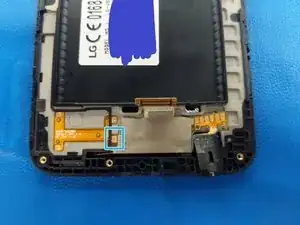

Она приклеена под нижней защёлкой кабеля контакта антенны. Используйте нагрев, чтобы смягчить клей, затем используйте инструмент для вскрытия, чтобы аккуратно поддеть контакт и поднять его.
