Замена разъёма зарядки LG K30
Это руководство покажет вам шаги по замене разъёма зарядки в LG K30.
Вместо покупки нового телефона из‑за того, что он больше не заряжается, вы можете воспользоваться этим руководством и заменить разъём зарядки. Работая с паяльником, соблюдайте осторожность — он может сильно нагреваться.
Шаг 1
Перед разборкой LG K30 разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.
Выключите телефон перед началом разборки.
Используйте «джимми» и металлическую лопатку, чтобы медленно поддеть крышку корпуса по краям.
Шаг 2
Снимите тринадцать винтов Philips #00 длиной 3.4 мм, крепящих среднюю рамку к сборке дисплея.
Шаг 3
Используйте металлическую лопатку или инструмент для вскрытия из пластика, чтобы поддеть и снять наружную крышку.
Шаг 4
Используйте плоский конец лопатки, чтобы отсоединить разъём батареи от платы.
Шаг 5
Используйте лопатку, чтобы отподдеть батарею и вынуть её из телефона.
На тыльной стороне батареи и корпуса может быть клей. Подденьте батарею аккуратно, чтобы не проколоть и не повредить её.
Не сгибайте и не прокалывайте батарею.
Шаг 6
Аккуратно отсоедините разъём фронтальной камеры с помощью лопатки.
Отсоедините разъём шлейфа дисплея с помощью лопатки.
Шаг 7
Снимите узел платы с корпусом дисплея с помощью лопатки или вручную.
Шаг 8
Для руководства по пайке и выпаиванию компонентов обратитесь к: Как паять и выпаивать соединения

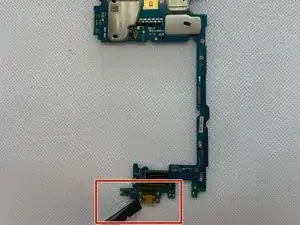

Отогните золотую защитную плёнку на плате, чтобы обнажить 4 контактных точки для пайки, которые нужно выпаять оплеткой для выпаивания.
Проявляйте особую осторожность: паяльник может сильно нагреваться и вызвать ожоги.
Шаг 9

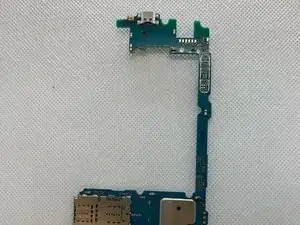

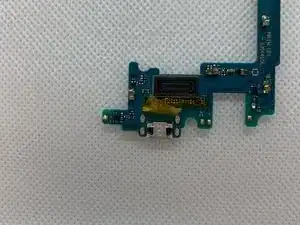

Переверните плату на обратную сторону и расплавьте припой на клеммах разъёма зарядки паяльником; используйте оплётку для выпаивания, чтобы удалить припой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
