Замена трекпада BlackBerry Curve 8530

Положите телефон на ровную поверхность экраном вниз.

Снимите пластиковую заднюю крышку, потянув вверх за нижнюю часть крышки.

Снимите аккумулятор, потянув его вверх за верхнюю часть.

Отвинтите два винта, расположенных посередине корпуса с левой и правой стороны, с помощью отвёртки Torx T6.

Внимание: один винт закрыт гарантийной лентой. Снятие этого винта скорее всего аннулирует гарантию телефона.

Переверните телефон так, чтобы клавиатура была сверху.

Вставьте пластиковую лопатку под экран в месте расположения динамика.

Рекомендуется вводить инструмент с боку. Крышка состоит из двух слоёв. При намерении повторно использовать крышку убедитесь, что вы попадаете под нижний слой.

Осторожно приподнимите пластиковую накладку экрана, пока она не отделится от экрана.

Продолжайте, пока накладка экрана полностью не снимется.

Вставьте лопатку в верхнюю часть пластиковой облицовки на передней панели телефона и приподнимите, пока облицовка не начнёт отрываться.

Проведите инструментом по всему периметру телефона, пока пластиковая облицовка полностью не снимется.

Клавиатура должна соскользнуть с телефона после снятия пластиковой облицовки.

Чтобы отсоединить экран, в верхней части телефона находятся два винта, которые нужно снять. Используйте отвёртку Torx T6 для их удаления.

На верхнем левом углу телефона находится золотистая лента. Аккуратно поднимите её, пока она не отсоединится от телефона.

Примечание: при сборке ленту нужно закрепить перед возвращением верхних винтов на место.

По обеим сторонам телефона находятся по два зажима. Вставьте пластиковую лопатку между зажимами и экраном.

Примените давление, чтобы отщёлкнуть экран от зажимов.

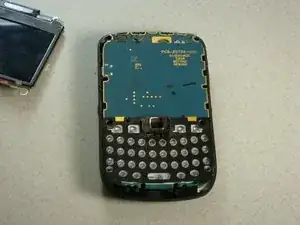

После освобождения зажимов экран должен легко подняться.

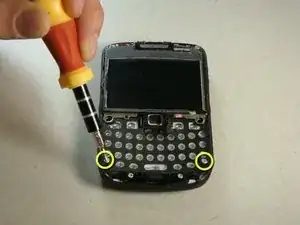

Теперь нужно открутить четыре винта, расположенные в нижней части телефона; их также можно снять отвёрткой Torx T6.

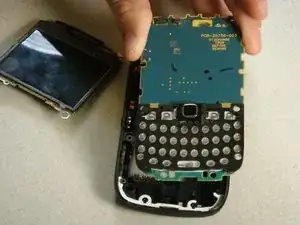

Теперь материнская плата приподнимется из пластиковой задней панели телефона.

Переверните материнскую плату.

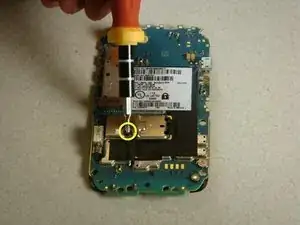

Слева в средней части платы находится ещё один винт Torx.

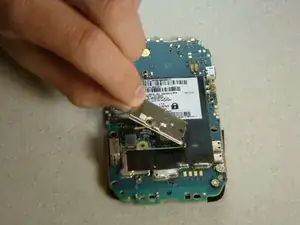

С помощью отвёртки Torx T5 удалите винт и металлическую крышку.

Примечание: отличите этот винт от остальных для обратной сборки.

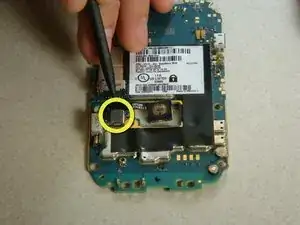

Отсоедините защёлку, удерживающую трекпад.

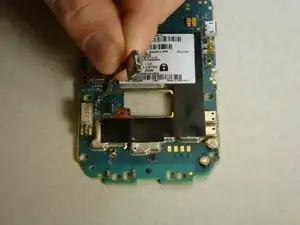

Снимите трекпад с материнской платы.

Теперь вы можете приступить к обратной сборке телефона
