Замена антенны BlackBerry Curve 8900
BlackBerry Curve 8900 — мобильный телефон 2008 года, разработанный компанией BlackBerry Limited (ранее известной как RIM — Research In Motion).
Эта страница содержит пошаговую инструкцию по замене антенны телефона. Эта замена может понадобиться, если у вашего BlackBerry Curve часто прерываются звонки, слышны помехи, слабый приём, низкая скорость загрузки или общий слабый уровень беспроводного сигнала. Если неисправную антенну нельзя заменить, устройство может быть неспособно принимать сигналы от сотовых вышек.
К счастью, для этого ремонта не требуется специальных знаний и он может быть выполнен в несколько простых шагов.
Шаг 1

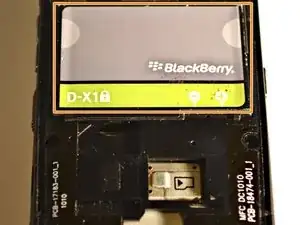

Снимите заднюю крышку телефона.
Теперь будет видна батарея.
Шаг 2

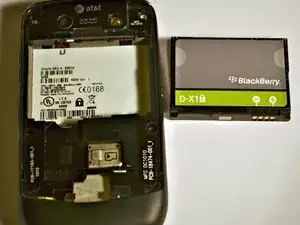

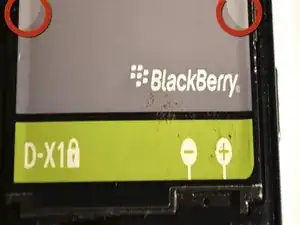

Защипните батарею у серых полукругов в верхних левых и правых углах батареи пальцами и извлеките её из устройства.
Шаг 3

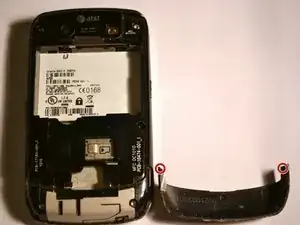

Снимите нижнюю заднюю панель, используя небольшой инструмент iFixit для вскрытия.
Шаг 4

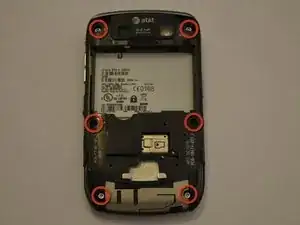

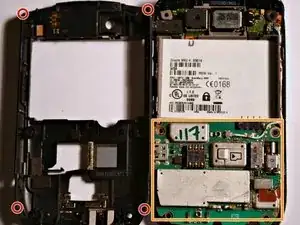

Выверните шесть винтов из срединной рамы устройства с помощью отвёртки Torx T6.
Отложите винты после извлечения.
Шаг 5
Осторожно снимите срединную рамку с телефона, чтобы открыть доступ к материнской плате.
Это — материнская плата.
Шаг 6
Осторожно оттяните пластиковые защёлки, фиксирующие материнскую плату в корпусе.
Медленно продвигайтесь по корпусу, пока защёлки не будут отогнуты и материнская плата не освободится.
Извлеките материнскую плату.
Клавиатура и навигационный шар могут ослабнуть и отвалиться от материнской платы.
Шаг 7

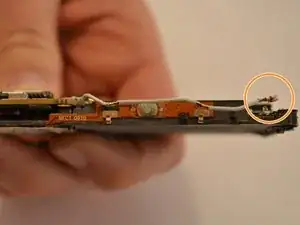

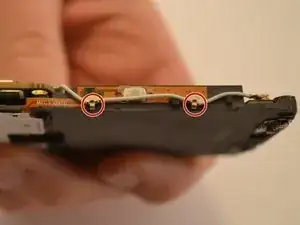

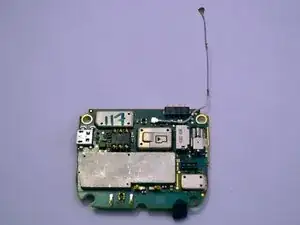

Аккуратно отсоедините антенну от двух защёлок на боковой части материнской платы.
Отсоедините антенну от материнской платы аналогичным образом.
Шаг 8

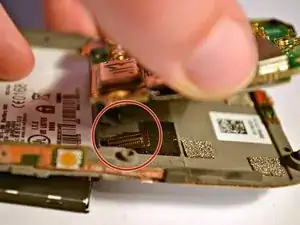

Осторожно отсоедините ленточный кабель, расположенный в правом нижнем углу материнской платы.
Шаг 9

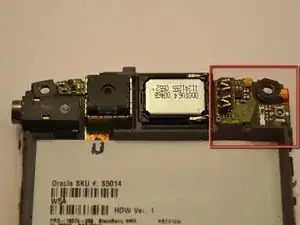

Найдите микросхему под экраном.
Осторожно снимите экран, не прикладывая чрезмерного усилия, чтобы не повредить его.
Шаг 10

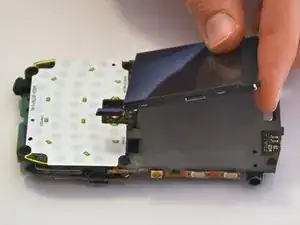

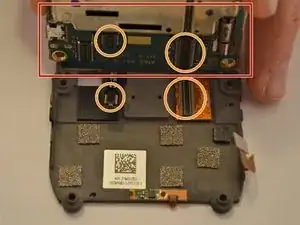

Поднимите материнскую плату за нижний край, чтобы открыть ленточные кабели.
Осторожно отсоедините два ленточных кабеля, соединяющих материнскую плату с дисплеем по обеим сторонам.
Снимите материнскую плату и положите в сторону.
Шаг 11
Замените центральную часть корпуса целиком, чтобы заменить антенну.
Заключение
После выполнения всех шагов соберите устройство в обратном порядке.
Перевод руководства с ifixit.com
