Замена срединной рамки Motorola Edge

Найдите лоток для SIM-карты, расположенный в верхней части телефона.

Вставьте инструмент для извлечения SIM-карты или бит для извлечения SIM в маленькое отверстие в лотке для SIM-карты.

Если используемый инструмент не подходит, не применяйте силу. Принудительное вставление может привести к застреванию или поломке инструмента внутри порта извлечения.

Нажмите, чтобы извлечь лоток.

Уберите лоток для SIM-карты из телефона.

Полностью выключите телефон перед началом работы.

Разогрейте iOpener, затем приложите его вдоль нижнего края задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон, поскольку дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Резко и ровно потяните присоску вверх, чтобы образовать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, нанесите больше тепла по краю и попробуйте снова.

Вставьте монтажную лопатку в образовавшийся зазор.

Проводите лопаткой взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Оставьте лопатку в зазоре, чтобы клей не склеился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Поверните монтажную лопатку вокруг нижнего правого угла телефона.

Вставьте новую монтажную лопатку в созданный ранее зазор.

Проводите лопаткой вдоль правого края телефона, чтобы отделить клей.

Повторяйте нагрев, разрезание и оставление лопаток на оставшихся кромках устройства.

Снимите заднюю крышку, стараясь не повредить компоненты внутри телефона.

Используйте отвертку Torx T5, чтобы вынуть двенадцать винтов длиной 3,4 мм, крепящих крышку материнской платы.

С помощью тупых пинцетов или пальцев приподнимите и снимите крышку материнской платы.

Крышка материнской платы также содержит вспышку телефона.

Используйте лопаточку, чтобы приподнять и отсоединить кабель питания аккумулятора с нажимным разъёмом от материнской платы.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте отвертку Torx T5, чтобы вынуть девять винтов длиной 3,4 мм, крепящих дочернюю плату.

С помощью лопаточки приподнимите пластиковую крышку дочерней платы и отсоедините её от остальной части телефона.

С помощью лопаточки приподнимите и отсоедините нажимной разъём межплатного кабеля от материнской платы.

С помощью лопаточки приподнимите и отсоедините нажимной разъём межплатного кабеля от дочерней платы.

Используйте пальцы, чтобы удалить соединительный кабель после его отключения от материнской платы и дочерней платы.

Используйте пару тупых пинцетов, чтобы приподнять и удалить медную ленту, закрывающую гибкий кабель передней камеры.

Используйте лопатку, чтобы поддеть нажимной разъем кабеля передней камеры и отключить его от материнской платы.

Снимите переднюю камеру.

Используйте лопатку, чтобы поддеть нажимной разъем кабеля широкоугольной камеры и отключить его от материнской платы.

Снимите широкоугольную камеру.

Используйте лопатку, чтобы поддеть нажимной разъем кабеля основной камеры и отключить его от материнской платы.

Снимите основную камеру.

Используйте лопатку, чтобы поддеть и отключить нажимной разъем кабеля телефото камеры от материнской платы.

Снимите телефото камеру.

Используйте лопатку, чтобы поддеть и отключить нажимной разъем шлейфа экрана от материнской платы.

Используйте лопатку, чтобы поддеть черный коаксиальный кабель и отсоединить его от материнской платы.

Используйте лопатку, чтобы поддеть белый коаксиальный кабель и отсоединить его от материнской платы.

Используйте лопатку, чтобы поддеть и снять материнскую плату.

Убедитесь, что при сборке ни один кабель не оказался зажат под материнской платой.

Нанесите одну-две капли изопропилового спирта, чтобы ослабить клей, фиксирующий динамик для разговоров.

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей.

Клей находится как под гибким кабелем, так и под динамиком для разговоров.

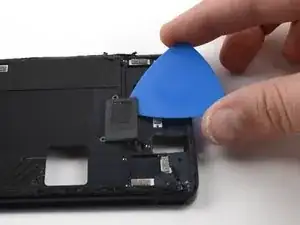

Используйте монтажную лопатку, чтобы отсоединить кабель динамика для разговоров от средней рамки.

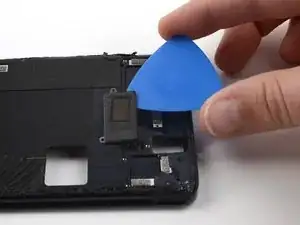

Подденьте край динамика для разговоров лопаткой, чтобы отсоединить его от рамки.

Если в телефоне остался раствор спирта, аккуратно протрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой динамика для разговоров.

При сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую прокладку для повторной установки динамика для разговоров.

Используйте лопатку, чтобы поддеть нажимной разъем кабеля датчика отпечатка пальца и отключить его от дочерней платы.

Используйте отвертку Torx T5, чтобы выкрутить один винт 3,2 мм, фиксирующий дочернюю плату.

Используйте лопатку, чтобы поддеть черный коаксиальный кабель и отсоединить его от дочерней платы.

Используйте лопатку, чтобы поддеть белый коаксиальный кабель и отключить его от дочерней платы.

Используйте лопатку, чтобы поддеть и отделить дочернюю плату от остальной части телефона.

При снятии и установке дочерней платы будьте осторожны, чтобы не повредить кабели, которые к ней подсоединяются.

Нанесите одну-две капли изопропилового спирта, чтобы ослабить клей, прикрепляющий вибромотор к рамке телефона.

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей под вибромотором.

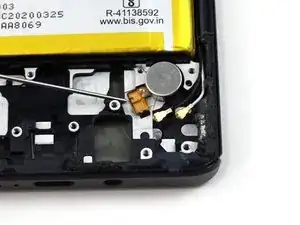

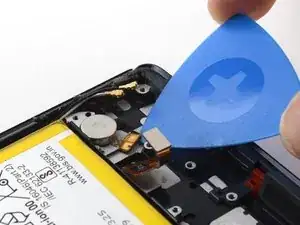

Используйте монтажную лопатку, чтобы аккуратно отделить гибкий кабель вибромотора от рамки телефона.

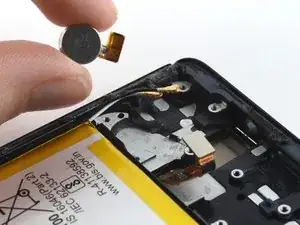

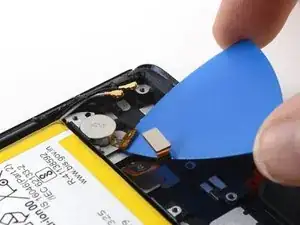

С помощью лопатки аккуратно отделите и снимите вибромотор.

Если в телефоне осталось какое‑либо спиртовое решение, аккуратно протрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой вибромотора.

При обратной сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую наклейку для повторной установки вибромотора.

Нагрейте iOpener и поместите его на экран на две минуты, чтобы ослабить клей на аккумуляторе.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Заведите заострённый конец пластикового медиатора между правой стороной аккумулятора и средним каркасом.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протекать опасные вещества или вызвать пожар.

Осторожно: не повредите шлейф экрана, который расположен под аккумулятором.

После образования зазора между аккумулятором и рамой замените медиатор на пластиковую карту.

Пластиковая карта поможет предотвратить сгибание или повреждение аккумулятора при его извлечении.

Осторожно подведите пластиковую карту под аккумулятор, чтобы разрезать клей.

Подведите пластиковую карту под аккумулятор, затем аккуратно приподнимите аккумулятор до тех пор, пока клей не ослабнет настолько, чтобы можно было извлечь аккумулятор.

Отделите и снимите аккумулятор с среднего каркаса.

Если аккумулятор деформирован, вмят, или повреждён любым образом, не устанавливайте его обратно. Установка повреждённого аккумулятора представляет опасность. Замените его на новый.

При обратной сборке следуйте этому руководству, если вы используете заранее вырезанную клейкую наклейку для повторной установки аккумулятора.

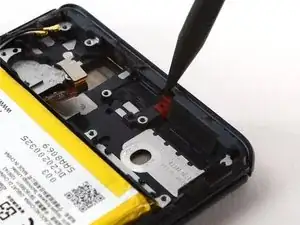

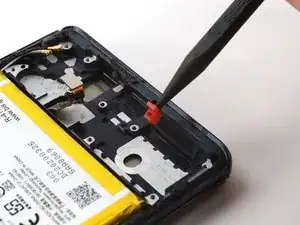

Вставьте заострённый конец лопатки за красную прокладку микрофона в верхней части среднего каркаса.

В прокладке микрофона есть небольшое отверстие. Можно аккуратно поместить лопатку в это отверстие, чтобы помочь снять прокладку с каркаса.

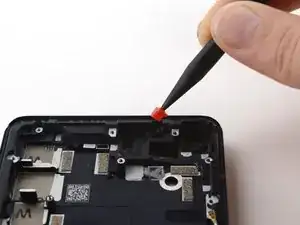

Используйте лопатку, чтобы поддеть и снять красную прокладку микрофона с верхней части среднего каркаса.

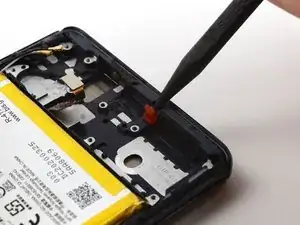

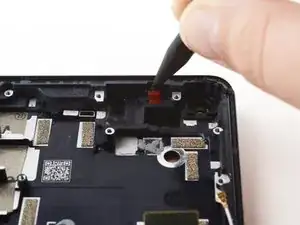

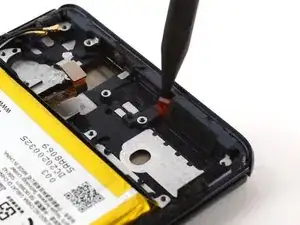

Вставьте заострённый конец лопатки за красную прокладку микрофона в нижней части среднего каркаса.

В прокладке микрофона есть небольшое отверстие. Можно аккуратно поместить лопатку в это отверстие, чтобы помочь снять прокладку с каркаса.

Вставьте заострённый конец лопатки за прокладку микрофона в нижней части среднего каркаса.

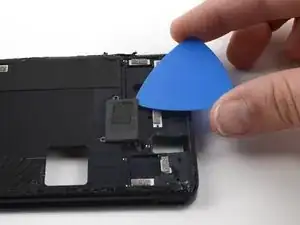

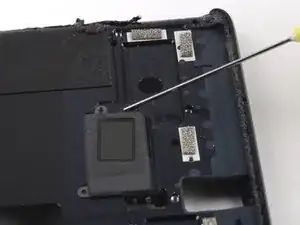

Переверните телефон и снимите средний каркас, аккуратно протягивая шлейф экрана через отверстие в каркасе.

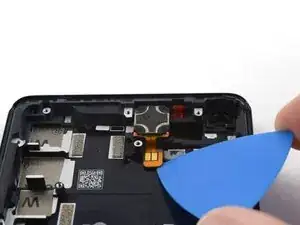

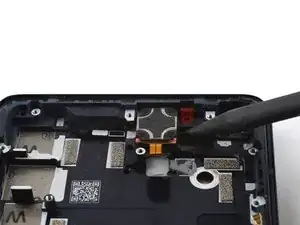

Капните одну‑две капли изопропилового спирта, чтобы ослабить клей датчика отпечатка пальца.

Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей.

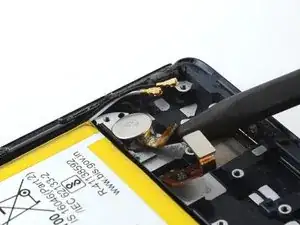

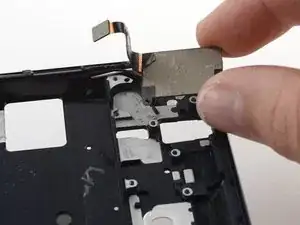

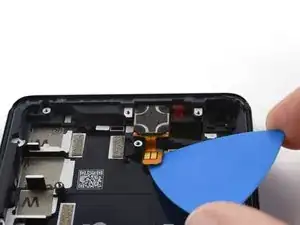

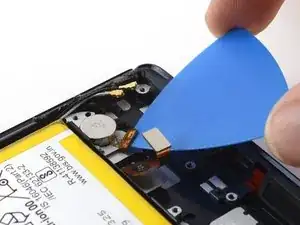

Используйте медиатор, чтобы аккуратно отделить шлейф датчика отпечатка пальца от среднего каркаса.

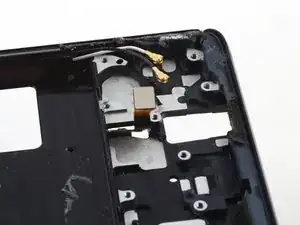

Переверните телефон, затем аккуратно проденьте шлейф датчика отпечатка пальца через отверстие в среднем каркасе.

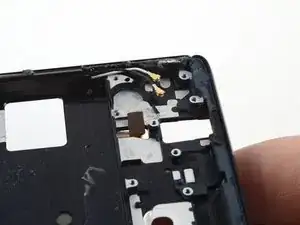

Аккуратно завершите отсоединение датчика отпечатка пальца от среднего каркаса.

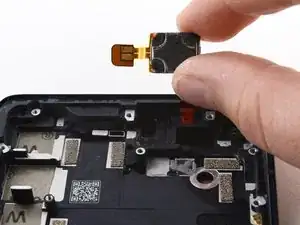

Снимите датчик отпечатка пальца.

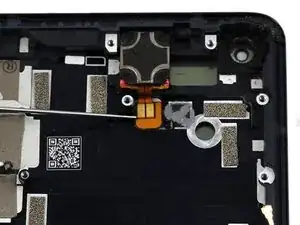

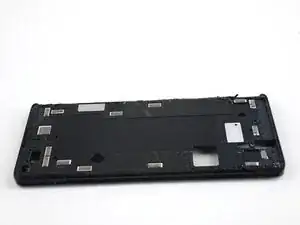

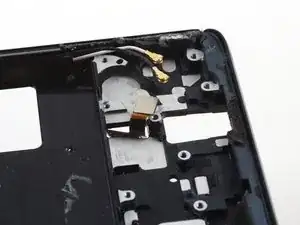

После снятия датчика отпечатка пальца средний каркас готов к установке.
