Замена сенсорного экрана Sony Xperia M2

Подогрейте заднюю крышку. Можно использовать фен.

Будьте осторожны, крышка — пластиковая.

Используйте небольшой присосок и пластиковые монтажные инструменты для отделения задней панели.

Перед установкой новой крышки необходимо удалить старую клейкую ленту с телефона и установить новую, если запасная часть поставлялась без двустороннего скотча.

Отключите кабель батареи.

Батарея приклеена к рамке телефона. Используйте белую ленту, чтобы снять её.

Литий-полимерная батарея, 2230 мА·ч

Номер детали: LIS1551ERPC

Пожалуйста, подпишитесь на мой канал ツ

Извлеките SIM‑ и карту памяти.

Удалите x4 угловых винта Torx T5 и x2 винта Torx T5 на плате

Отключите по одному:

Шлейф сенсорного экрана

Шлейф датчика приближения

Шлейф кнопок включения и регулировки громкости

Шлейф SIM и Micro SD

Коаксиальный антенный кабель

Отключите шлейф LCD дисплея. Разъём находится с другой стороны платы, под разъёмом шлейфа кнопок питания/громкости.

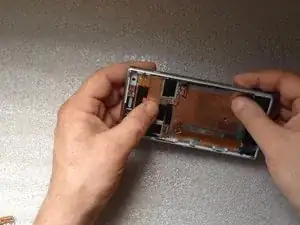

Поместите пластиковую лопатку между платой и основной рамой.

Шаг первый: отведите в сторону левую часть платы — вниз.

Шаг второй: левая часть основной платы должна выйти из основной рамки.

Для этой операции используйте только пластиковые инструменты.

Пожалуйста, подпишитесь на мой канал ツ

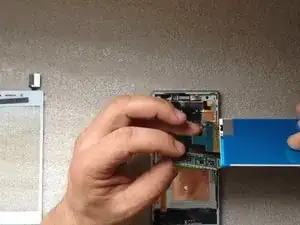

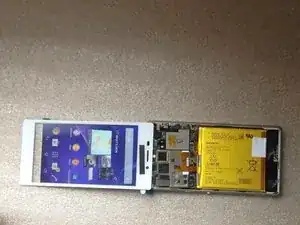

Сначала протестируем новые запасные части.

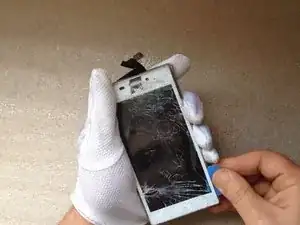

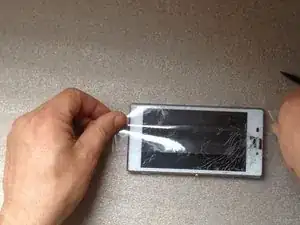

Приклейте скотч на разбитое стекло.

Отклейте шлейф LCD дисплея от основной рамки.

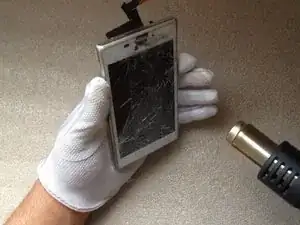

Теперь разогрейте стекло перед снятием. Это размягчит клей и облегчит отделение.

Можно использовать фен.

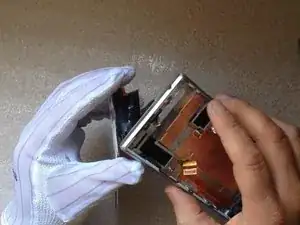

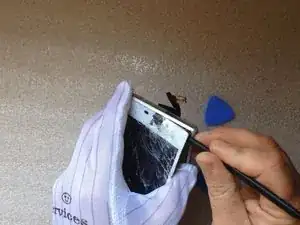

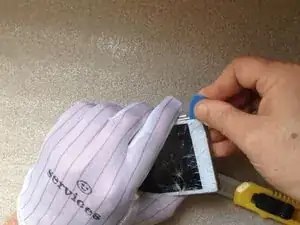

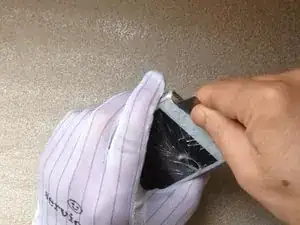

Срезав канавку ножом, получите место для пластикового инструмента, затем продолжайте отделять сенсорный экран и LCD дисплей от рамки.

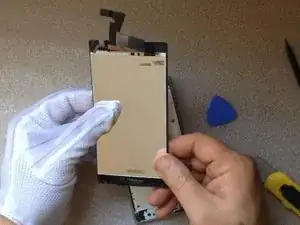

Это сборка дисплея.

LCD дисплей и сенсорный экран не прочно склеены друг с другом, в отличие от некоторых других моделей.

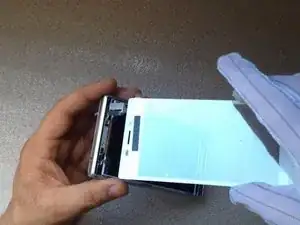

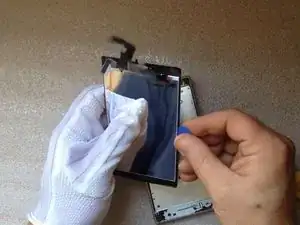

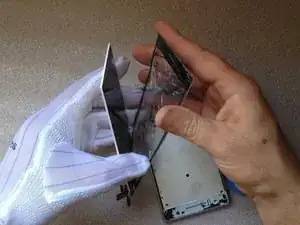

Если сенсорный экран или LCD дисплей в порядке, аккуратно разделите их.

В нашей ситуации оба элемента повреждены.

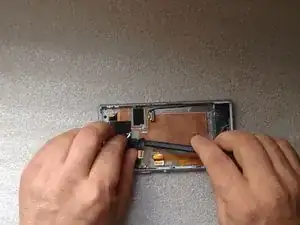

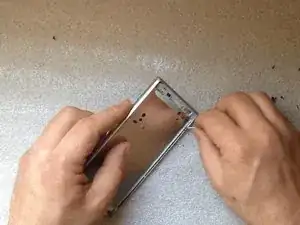

Очистите рамку от остатков ленты.

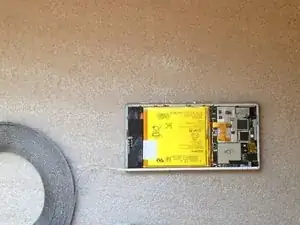

Установите LCD дисплей и шлейф на их место.

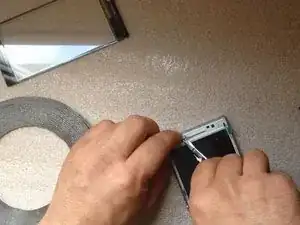

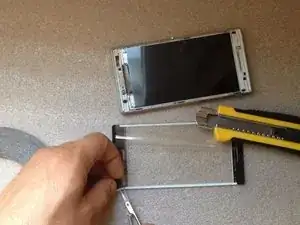

Мы не смогли найти клейкую наклейку для этой модели, поэтому использовали универсальную клейкую ленту 3M — 3 мм.

Не забудьте снять защитные пленки с LCD дисплея и с внутренней стороны сенсорного экрана.

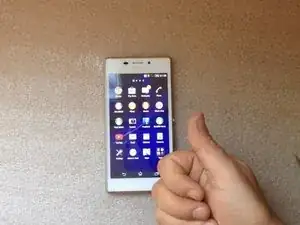

Завершая сборку внутренних частей, используйте ту же технику для установки задней крышки.
