Замена разговорного динамика (Earpiece) Sony Xperia M2
Как разобрать телефон и заменить разговорный динамик.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 1
Подогрейте заднюю крышку. Можно использовать фен.
Будьте осторожны, крышка пластиковая.
Используйте маленькую присоску и пластиковые инструменты для отделения задней панели.
Перед установкой новой крышки необходимо очистить телефон от старого клеевого слоя и установить новый, если запасная деталь поставляется без двустороннего клея.
Шаг 2
Отключите кабель батареи.
Батарея приклеена к рамке телефона. Используйте белую ленту, чтобы снять её.
Li-Polymer аккумулятор, 2230 mAh
Номер детали: LIS1551ERPC
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 3
Извлеките SIM и карту памяти.

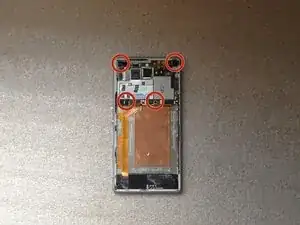

Снимите 4 винта Torx T5 в углах и 2 винта Torx T5 на плате
Шаг 4

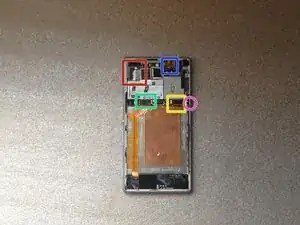

Отключите по очереди:
Шлейф сенсорного экрана
Шлейф датчика приближения
Шлейф кнопок питания и громкости
Шлейф SIM и Micro SD
Коаксиальный антенный кабель
Шаг 5

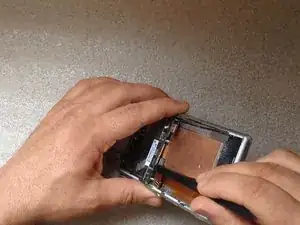

Отключите шлейф LCD-дисплея. Разъём находится с другой стороны платы, под разъёмом шлейфа кнопок питания/громкости.

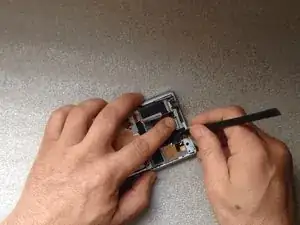

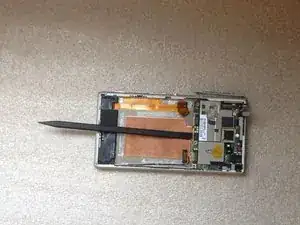

Вставьте пластиковую лопатку между логической платой и основной рамой.
Шаг 6

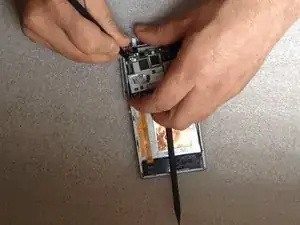

Шаг первый: немного отодвиньте левую сторону платы — вниз.

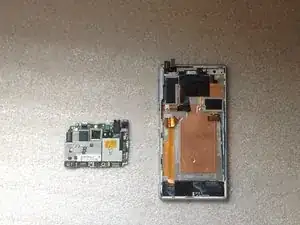

Шаг второй: левая сторона логической платы должна выйти из основной рамки.
Для этой операции используйте только пластиковые инструменты.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Шаг 7

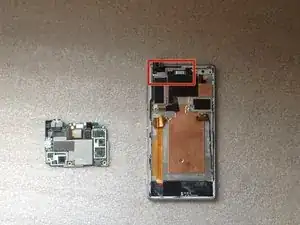

Пластиковым инструментом извлеките модуль разговорного динамика.
Пожалуйста, ПОДПИШИТЕСЬ на мой канал ツ
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
