Замена сборки экрана Samsung Galaxy J7
Это руководство предназначено для тех, кто столкнулся с треснувшим или не реагирующим на прикосновения экраном на Samsung Galaxy J7 (2015). Повреждённый экран может снижать удобство и функциональность устройства; эта замена восстановит его полную работоспособность. Ремонт не требует сложных технических навыков, но включает обращение с деликатными компонентами, поэтому выполняйте каждый шаг внимательно.
Для наилучших результатов убедитесь, что устройство выключено, и работайте в чистой, безстатической среде
Шаг 1
Найдите язычок: Обнаружьте язычок в верхнем левом углу задней крышки. (выделен красным квадратом)
Вставьте инструмент: Используйте ноготь или пластиковый инструмент для вскрытия, чтобы аккуратно приподнять язычок
Откройте крышку: Осторожно пройдитесь по кромкам, чтобы полностью снять заднюю крышку
Если крышка застряла, не применяйте силу — используйте пластиковый инструмент для вскрытия, чтобы избежать царапин на корпусе.
Шаг 2
Найдите слот батареи: Найдите небольшой разрез в правом нижнем углу батареи (выделен красным квадратом)
Извлеките батарею: Аккуратно подденьте край и осторожно вытяните батарею.
Совет: Убедитесь, что батарея отключена от материнской платы перед её извлечением.
Шаг 3
Используя отвертку Phillips #000, открутите десять винтов длиной 4,2 мм по периметру срединной рамки.
Шаг 4
Поднимите заднюю часть устройства с помощью инструмента для вскрытия iFixit и отсоедините её от передней части.
Если задняя панель трудно снять, аккуратно подогрейте кромки феном или тепловым пистолетом, чтобы размягчить клей.
Шаг 5
Динамик слегка приклеен. Используйте пластиковый лопаточный инструмент, чтобы аккуратно приподнять его и отключить кабель.
Шаг 6

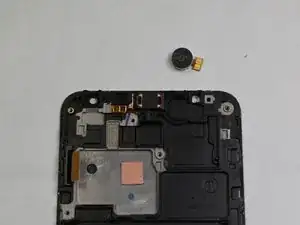

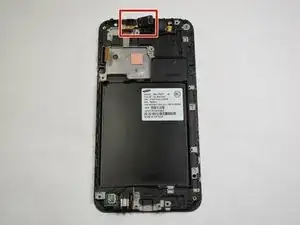

Осторожно приподнимите язычок мотора.
Полностью извлеките мотор из панели, чтобы отключить его.
Удаление мотора облегчает доступ к сборке экрана для замены. Обращайтесь с мотором и его разъёмами аккуратно.
Шаг 7

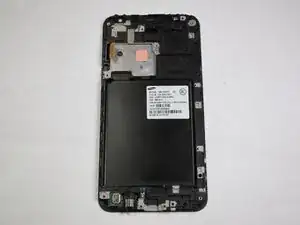

Соберите устройство в обратном порядке, установив новый экран.
После сборки проверьте новый экран на отзывчивость сенсора и качество изображения, прежде чем окончательно закрепить устройство
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
