Замена материнской платы Samsung Galaxy J7 V
Используйте это руководство, чтобы восстановить работоспособность Samsung Galaxy J7 V заменой материнской платы. В этом руководстве описаны шаги по доступу под экран, снятию передней панели, кнопки «Домой» и батареи телефона для доступа к самой материнской плате.
Шаг 1
Будьте очень осторожны на этом этапе. OLED‑дисплей очень хрупкий и может легко разбиться.
Вставьте инструмент «Джимми» под один из углов дисплея и осторожно приподнимите экран.
Шаг 2
Аккуратно проведите инструментом «Джимми» по всему периметру телефона.
Шаг 3
Будьте предельно осторожны с ленточными кабелями дисплея. Они хрупкие.
Осторожно приподнимите дисплей и снимите его.
Шаг 4
Найдите разъём кнопки «Домой».
Заведите металлическую лопатку между разъёмом и кнопкой «Домой».
Шаг 5
Возьмите металлическую лопатку и подведите её под кнопку «Домой».
Поднимайте, пока кнопка «Домой» не выйдет из разъёма.
Шаг 6

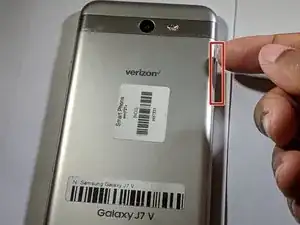

Используйте выемку на правой стороне телефона, чтобы приподнять заднюю крышку.

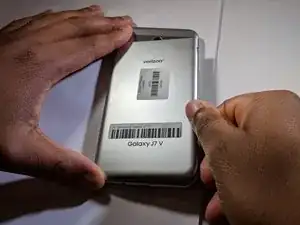

Держа телефон лицевой стороной вниз, снимите заднюю крышку, поднимая её с правой стороны.
Шаг 7

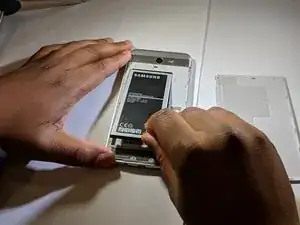

Осторожно выньте батарею, приподняв её со стороны ближе к низу, затем полностью извлеките батарею.
Шаг 8
Удалите четырнадцать винтов из средней рамки, используя крестовую отвертку Phillips #00.
Шаг 9
Переверните телефон на ту сторону, где была батарея.
Приложите давление руками, чтобы отщёлкнуть среднюю рамку.
Шаг 10
Переверните телефон обратно лицевой стороной вверх.
Удалите один чёрный винт с материнской платы, используя крестовую отвертку Phillips #00.
Разместите несколько пластиковых медиаторов iFixit под материнской платой.
Распределите медиаторы равномерно по периметру материнской платы, чтобы она не изгибалась при извлечении.
Поднимите материнскую плату с помощью пластиковых медиаторов iFixit.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
