Замена сборки дисплея Samsung Galaxy On5

Найдите боковой вырез, который позволяет открыть заднюю крышку.

Используйте пластиковый инструмент для поддевания или ноготь, чтобы отстегнуть заднюю крышку телефона.

Найдите вырез для аккумулятора и извлеките аккумулятор, используя палец или пластиковый инструмент для поддевания.

Будьте осторожны, чтобы не проколоть аккумулятор. Литий-ионные аккумуляторы сильно воспламеняются при контакте с кислородом.

Перед разборкой телефона извлеките SIM‑карту и microSD‑карту.

Используйте пластиковый инструмент для поддевания, чтобы сдвинуть обе карты наружу.

Не используйте металлический инструмент для поддевания. Это может повредить карты и/или держатель карты.

Используйте пластиковую лопатку, чтобы приподнять крышку шлейфа ЖК‑экрана.

Эту деталь может быть немного трудно открыть. Действуйте медленно и аккуратно, не нажимайте слишком сильно — это может повредить шлейф.

Используя пластиковый инструмент для поддевания, аккуратно отсоедините шлейф ЖК‑экрана от логической платы.

Не используйте металлический инструмент для поддевания. Металлические инструменты могут повредить логическую плату и шлейф.

Этот шлейф ЖК‑экрана передаёт сигнал с логической платы на экран.

Возьмите крестовую отвёртку Phillips #00 и выкрутите все 9 винтов. После этого положите их в сторону, чтобы не потерять.

Все 9 винтов одного размера.

Используйте пластиковую лопаточку iFixit, чтобы отодвинуть ЖК‑дисплей от задней сборки.

Этот процесс займёт время из‑за клея, который скрепляет ЖК‑дисплей и заднюю сборку. Медленно двигайтесь по краю экрана, чтобы ослабить клей.

Если у вас есть тепловая пушка, можно нагреть клей. Нагрев облегчает отделение ЖК‑экрана от задней сборки.

После того как ЖК‑дисплей и задняя сборка разойдутся, осмотрите заднюю сборку в области динамика.

Найдя динамик, используйте пластиковый инструмент для поддевания, чтобы извлечь динамик из его посадочного места и заменить его на новый.

Используйте пластиковый инструмент для поддевания, чтобы приподнять фронтальную камеру из её посадочного места.

Всегда используйте пластиковый инструмент вместо металлического при работе с деликатной электроникой.

После извлечения камеры из посадочного места отсоедините камеру от логической платы.

Вы успешно сняли фронтальную камеру.

Используя крестовую отвёртку Phillips #00, выкрутите винт, крепящий основную камеру.

При использовании металлического инструмента всегда следите, куда направлен наконечник. Повреждение материнской платы может быть неисправимым при использовании обычных инструментов.

Используйте пластиковый инструмент для поддевания, чтобы отсоединить шлейф разъёма наушников от материнской платы.

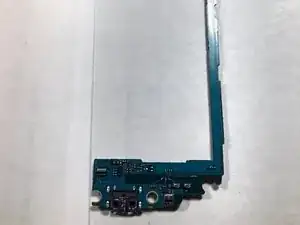

Снимите материнскую плату из корпуса ЖК, поднимая её за концы логической платы.

Переверните логическую плату так, чтобы объектив камеры был обращён вниз, а не к вам.

Снимите камеру с её разъёма на логической плате с помощью пальца.

После того как логическая плата освобождена от камер, установите обратно логическую плату.

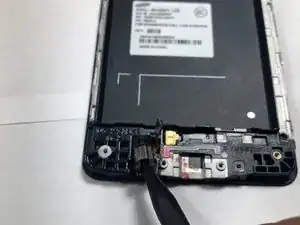

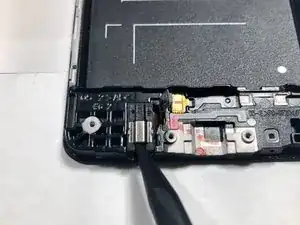

Вставьте пластиковую палочку в разъём для наушников, чтобы приподнять часть корпуса.

После этого отложите деталь в сторону.

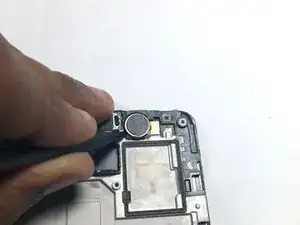

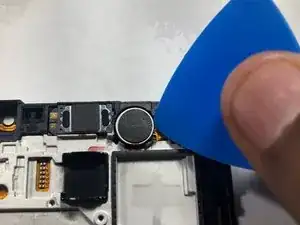

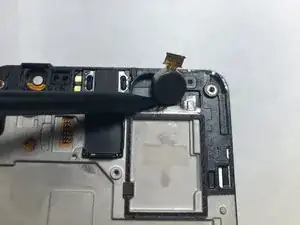

Далее тем же инструментом извлеките вибромотор телефона из его посадочного места.

Можно приложить небольшое усилие. Деталь приклеена.

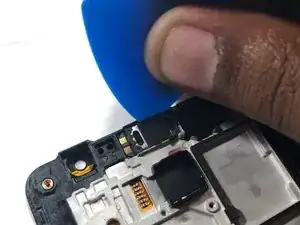

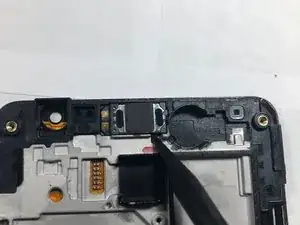

Наконец, извлеките слуховой динамик из его корпуса с помощью пластиковой лопатки.

Поскольку все три детали вынуты из посадочных мест, возьмите эти детали и установите их на новый ЖК-дисплей.
