Замена камеры Samsung Galaxy On5

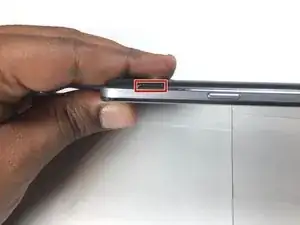

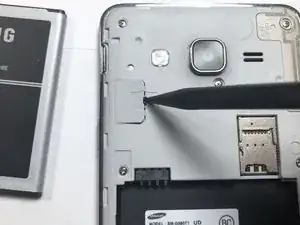

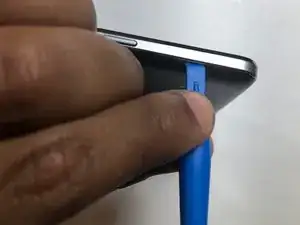

Найдите боковой вырез, позволяющий открыть заднюю крышку.

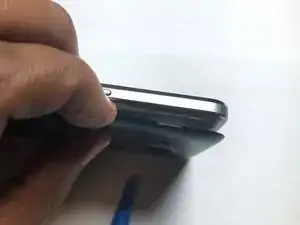

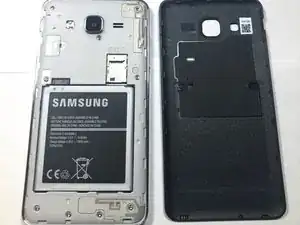

Используйте пластиковый лопатка или ноготь, чтобы поддеть и снять заднюю крышку телефона.

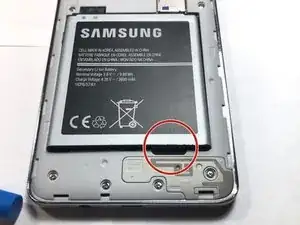

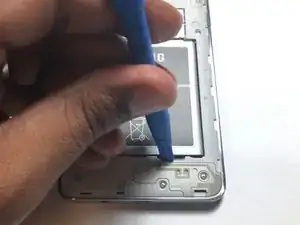

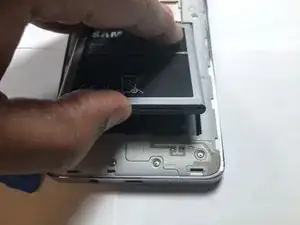

Найдите выемку для батареи и извлеките батарею, используя палец или пластиковый лопатка.

Будьте осторожны, не проколите батарею. Литий‑ионные батареи легко воспламеняются при контакте с кислородом.

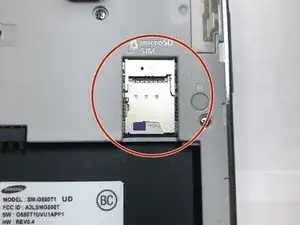

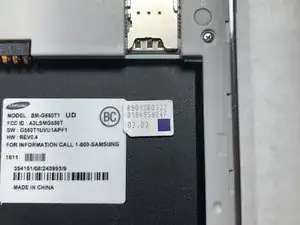

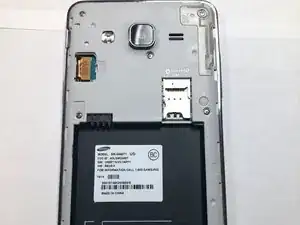

Перед разборкой телефона извлеките SIM‑карту и microSD‑карту.

Сдвиньте обе карты наружу с помощью пластикового лопатки.

Не используйте металлический лопатка. Это может повредить карты и/или держатель карт.

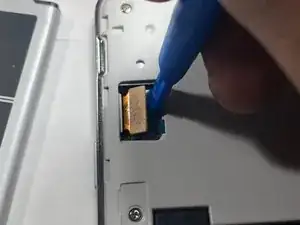

Используйте пластиковый лопатка, чтобы открыть крышку шлейфа ЖК‑экрана.

Эту деталь может быть немного трудно открыть. Действуйте медленно и аккуратно, не давите сильно, чтобы не повредить шлейф.

С помощью пластикового лопатки аккуратно отсоедините шлейф ЖК‑экрана от платы.

Не используйте металлический лопатка. Металлические инструменты могут повредить плату и шлейф.

Этот шлейф передаёт сигнал с материнской платы на ЖК‑экран.

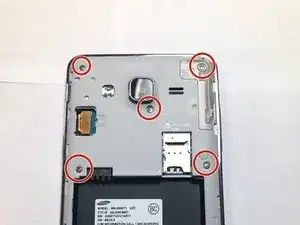

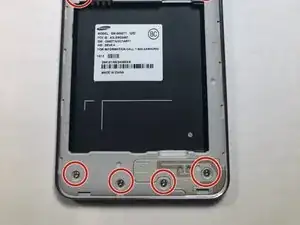

Возьмите отвертку Phillips #00 и выкрутите все 9 винтов. После этого отложите их в безопасное место, чтобы не потерять.

Все 9 винтов одинакового размера.

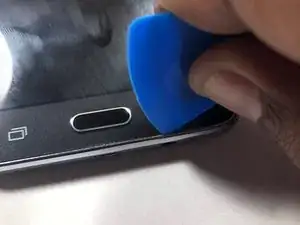

Используйте пластиковую лопатку iFixit, чтобы отжать ЖК‑экран от задней сборки.

Этот процесс займёт время из‑за клея, скрепляющего ЖК‑экран и заднюю часть. Медленно двигайтесь по краю экрана, чтобы ослабить клей.

Если у вас есть тепловой пистолет, можно нагреть клей — это облегчит разделение ЖК‑экрана и задней сборки.

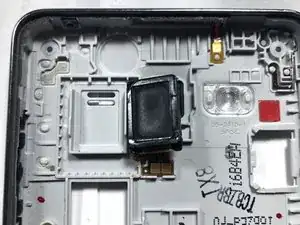

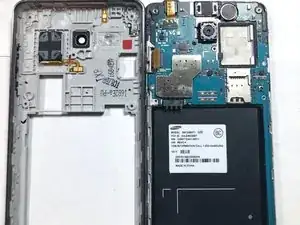

После разделения ЖК‑экрана и задней сборки осмотрите заднюю часть в области, где находится динамик.

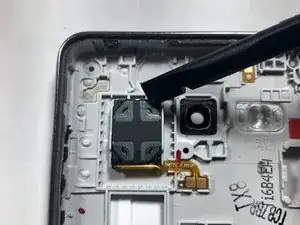

Найдя динамик, используйте пластиковый лопатка, чтобы вытащить динамик из посадочного места и установить новый.

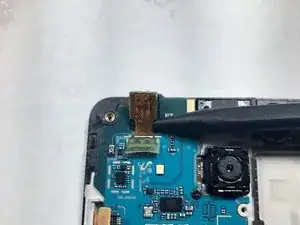

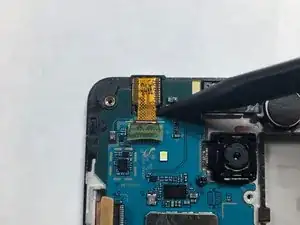

Используйте пластиковый лопатка, чтобы приподнять фронтальную камеру из посадочного места.

Всегда используйте пластиковый инструмент вместо металлического при работе с деликатной электроникой.

Когда камера выйдет из посадочного места, отсоедините её от материнской платы.

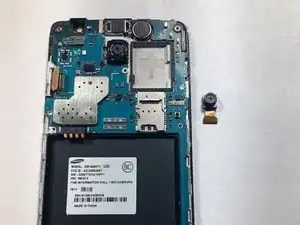

Вы успешно извлекли фронтальную камеру.

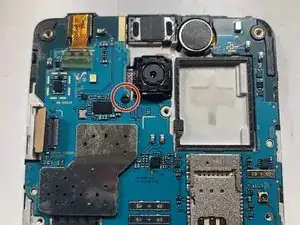

С помощью отвертки Phillips #00 выкрутите винт, фиксирующий тыльную камеру.

При использовании металлического инструмента внимательно следите за положением биты. Повреждение материнской платы может быть необратимым.

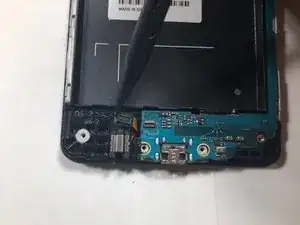

Используйте пластиковый лопатка, чтобы отсоединить шлейф разъёма наушников от материнской платы.

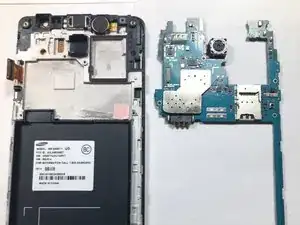

Снимите материнскую плату с корпуса ЖК, поднимая плату за торцы.

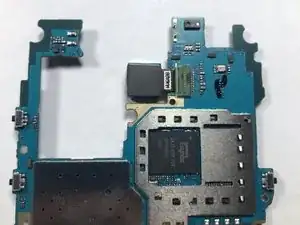

Переверните материнскую плату так, чтобы объектив камеры был обращён вниз, а не к Вам.

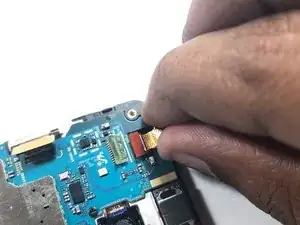

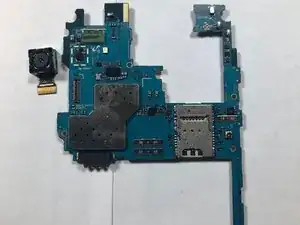

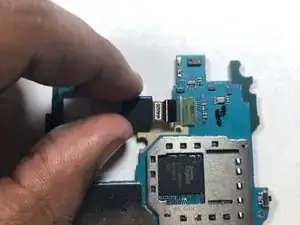

С помощью пальца отсоедините камеру от её разъёма на плате.
